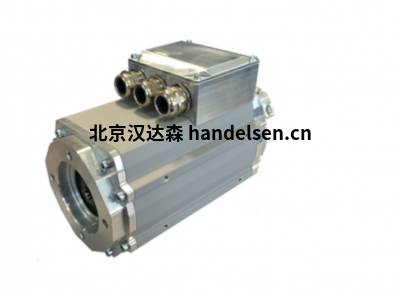

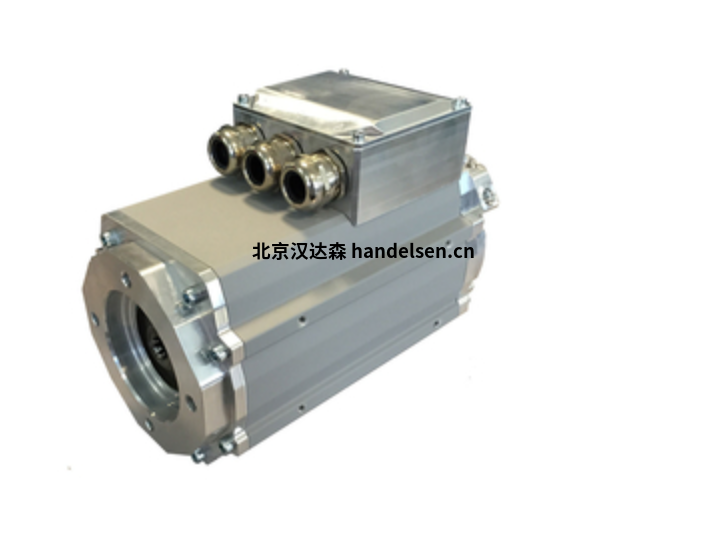

mattke GVM系列伺服電機產品介紹

PMAC伺服電機是滿足車輛應用要求的最佳解決方案。GVM 永磁電機 (PMAC) 的扭矩密度和速度特性，加上合適的轉換器，提供所需的速度和扭矩，以實現各種車輛平臺的突破性性能。 GVM 是適用于公路和越野車輛的驅動器、電動液壓泵 (EHP) 和輔助系統的強大解決方案。

GVM 電機系列已開發用于各種車輛應用，例如：工程車輛、垃圾車、城市公交車、街道清掃車、摩托車和踏板車、送貨車和私人船只。

GVM系列電機特點：

• 高效率

• 緊湊（高功率密度）

• 可用作電動機或發電機

• 工作電壓為 24 至 800 VDC

• 用于高溫操作的稀土磁鐵

典型應用：

• 用于混合動力應用的電動機/發電機

• 用于摩托車、踏板車的電動機......

• 驅動應用

• 用于高性能氣缸的電動液壓泵

• 電動助力轉向

• 輔助應用，例如空調系統的風扇/壓縮機



  電機類型：永磁同步電機

  磁鐵材質：稀土磁鐵

  極數：12

  電池電壓：24 至 800 VDC

  功率范圍：高達 170 kW（連續運行）

  扭矩范圍：高達 710 Nm（峰值）

  速度范圍：高達9800 min-1

  環境溫度

     - 液冷：-40 ... +120 °C

     - 自然對流：-40…+65°C

  儲存溫度：-40…+120℃

  傳感器：旋轉變壓器或正余弦編碼器

  定子繞組絕緣：H級絕緣封裝

  防護等級：IP67 標準 / IP6K9K 根據要求

  隨機分布的振動：0.1 g2 / Hz，頻率范圍 5 ... 2000 Hz (12 g rms - 3x8h)

  沖擊效果：25 g，11 ms，3 x 6（每軸 2 個方向）



熱過載保護：1 個 PTC 探頭和 1 個 KTY84-130 傳感器

軸端：花鍵軸（外齒或內齒），可根據要求提供其他選項

連接：接線盒（套件的開放式電纜端）；反饋連接器



安裝尺寸：142mm | 210mm

峰值扭矩 (Nm)：67 (GVM142) | 703 (GVM210)

峰值功率 (kW)：57 (GVM142) | 325 (GVM210)

基本速度：高達 12670 (GVM142) |高達 7575 (GVM210)

堆疊長度：025 | 050 | 100 | 150 | 200 | 250 | 300 | 400

標稱電池電壓（VDC）：48VDC | 72VDC | 350VDC | 650VDC

冷卻方式：空氣 | 50/50 水乙二醇 |油

最高環境溫度（℃）：145C

編碼器：分解器
