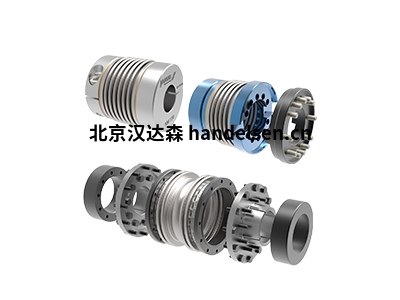

JAKOB金屬波紋管耦合KM系列
| 祁佳強 QQ：2850590582 手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn |
 |
 |
伺服耦合(或軸耦合)是我們產品系列的一個子領域，可追溯 JAKOB Antribstek 的起源。該產品型聯軸器傳遞扭矩從驅動軸到輸出軸起到一個自由和真實的角度并同時起作用，根據設計，作為補償聯軸器，可以補償相當大的軸偏差。此外，我們的伺服聯軸器的特點是盡可能高的扭轉剛度和最小的轉動慣量。高天平質量可實現出色的操作性能，即使在高速下也是如此。
伺服聯軸器產品區由四個核心領域組成：金屬波紋管聯軸器、彈性聯軸器(爪形聯軸器)、微型聯軸器和距離聯軸器。
最初，JAKOB Antribstek 能夠?qū)⒆约号c聲譽良好的金屬波紋管結合起來，這可以說是原創。四十多年前，Ludwig Jacobs 開發了用于連接金屬波紋管和輪轂的旋壓粘合工藝，現在已成為行業標準。金屬波紋管聯軸器提供最大的扭轉剛度，同時在高達 350°C 的應用中無磨損。補償軸撓度的能力取決于作為平衡元件的金屬波紋管的設計和形狀。為了連接進氣和輸出軸，提供了不同的力鎖夾緊和錐形輪轂連接，但在許多情況下，客戶特定的法蘭連接也是可行的。
由于其可插拔性，彈性耦合器或爪形耦合器在組裝過程中提供了特別舒適和簡單的操作。同時采用的彈性體星具有減震和電絕緣的作用。它的材料特性只允許使用最高120°C，并且降低了一些使用參數。因此，它們是中低扭矩應用的經濟高效的替代方案，并且仍然能夠補償小的軸偏移。
JAKOB Antriebstechnik 為各種設計的最小執行器提供微型聯軸器，但在很大程度上，這些聯軸器對應于它們較大的金屬波紋管和彈性聯軸器。除了這兩種已知的變體之外，JAKOB Antriebstechnik 還提供帶有矩陣移位組件的微耦合作為補償元件，可以補償特別大的徑向軸偏差。
伺服聯軸器由距離聯軸器或樞軸倒圓提供，它可以在長達六米的距離內傳遞扭矩，而無需求助于中間支撐。該系列聯軸器可用作彈性體和金屬波紋管聯軸器。對于特別苛刻的高速應用，我們提供由 CFRP 制成的可變長度中間管。 JAKOB Antriebsteck 制造的距離耦合器通常由一個人安裝。
金屬波紋管耦合
PDF 通用、設計、裝配說明
PDF 安裝和裝配說明
PDF 技術
KM
• 兩側的
易夾式集線器 • 6 軸波紋管 -
經濟高效的標準
系列 • 扭矩范圍： 20 - 1，300 Nm • 軸直徑： 8 - 85 mm數據表 PDF
類型表 PDF
3D 步進文件
KP
• 兩側的
易夾式集線器 • 4 軸波紋
管 - 短長度 -
高扭矩度 • 扭矩范圍： 25 - 900 Nm • 軸直徑： 10 - 75 mm數據表 PDF
類型表 PDF
3D 步進文件
KR
• 兩側的易夾式集線器 • 直波
紋管
- 更長的長度 •
低恢復力 • 高扭矩度 • 扭矩范圍： 25 - 1，500 Nm • 軸直徑： 8 - 85 mm數據表 PDF
類型表 PDF
3D 步進文件
KPH/KMH /KRH
• 現在也很容易在
半殼設計中
安裝兩側夾緊集線器 •
不銹鋼版本 - 可變長度 • 扭矩范圍： 10 - 900 Nm • 軸直徑： 6 - 55 毫米數據表 PDF
類型表 PDF
3D 步進文件
KG
• 兩側
的易夾式集線器 • 鋼
輪轂 / 焊接版本高達 350° C •
2 軸或 4 軸波紋管 - 短長度 - 高扭矩剛度 • 扭矩
范圍： 40 - 3，000 Nm • 軸直徑： 12 - 100 mm數據表 PDF
類型表 PDF
3D 步進文件
KG-VA
•不銹鋼版本/
焊接 / 高達 350° • 2 軸或 4 軸波紋管 -
短長度 - 高扭矩度 • 扭矩范圍： 30 - 1，000 Nm
• 軸直徑： 10 - 90 mm數據表 PDF
類型表 PDF
3D 步進文件
KGH
• 半殼設計兩側易于安裝
的夾緊集線器 •
鋼輪轂 / 焊接版本高達 350 °C • 可變長度 - 2
軸或 4 軸波紋管 • 扭矩范圍：
20 - 1800 Nm • 軸直徑： 8 - 85 毫米數據表 PDF
類型表 PDF
3D 步進文件
KGH-VA
• 高達
350°C的不銹鋼版本• 半殼設計
中易于安裝的夾緊集線器 •
免磨損
和免維護 • 可變長度 • 扭矩范圍： 10 - 1，200 Nm
• 軸直徑： 7 - 85 mm數據表 PDF
類型表 PDF
3D 步進文件
KSD
• 兩側均配有錐形
夾緊輪轂 •
6 軸波紋管 -
經濟高效的標準系列 • 扭矩范圍：10 - 4，000 Nm • 軸直徑;6 - 102 毫米數據表 PDF
類型表 PDF
3D 步進文件
KSS
•
雙面錐夾緊輪轂 •
直波紋管 - 更長長度 • 扭矩范圍： 25 - 2，500 Nm
• 軸直徑：
10 - 102 mm • 低恢復力 - 高扭動剛度數據表 PDF
類型表 PDF
3D 步進文件
KXL
• 扭矩范圍： 4，000 -
70，000 Nm • 3 件式設計 - 簡單安裝
•
法蘭輪轂或錐形夾緊環輪轂 • 軸直徑： 60 - 220 mm • 無播放、精確扭矩傳輸 - 高扭矩僵硬 • 慣性低時刻 • 大允許軸偏移數據表 PDF
類型板 PDF
3D 步進文件
KHS
• 兩側均配
有鋁制成的錐形夾緊環輪轂 • "高速-版本
"，速度可達 57，000 min-1 • 慣性低時刻 - 高力質量
• 扭矩范圍：25 - 700
Nm • 軸直徑：6 - 60 mm數據表 PDF
類型表 PDF
3D 步進文件
KPS
• 將圓錐
體集成到空心軸上 • 4 軸波紋
管 - 短長度 • 扭矩范圍： 2 -
600 Nm • 軸直徑： D1： 3 - 68 mm / D2： 8 - 48 mm • 用于滑入安裝的內部軸向停止數據表 PDF
類型表 PDF
3D 步進文件
KPP
•
具有免播放插件原則的集線器變
種 • 可能
的盲安裝(可插入) • 扭矩
范圍：10
- 600 Nm • 軸直徑：6 - 70 毫米 • 堅固的全金屬設計 • 高操作可靠性 - 高達 200 ° C數據表 PDF
類型表 PDF
3D 步進文件
KGE
• 用于標準化法蘭連接 DIN
- EN - ISO 9409 -
1
• 兩部分連接法蘭 • 緊湊尺寸 • 扭矩范圍： 40 - 2000
Nm • 軸直徑： 12 - 90 mm • 下壓力側，具有易于安裝的 EASY 夾緊集線器數據表 PDF
類型表 PDF
集線器類型
3D 步進文件
KE
• 雙面法蘭
輪轂，用于可變培養 •
2 - 4 - 6 - 波浪形金屬波紋管 • 高運行速度 / 旋轉對稱設計
工作日
