Pikatron音頻發射器 頻率：20 Hz-10 MHz

常用產品介紹



Pikatron 開關式變壓器

開關式變壓器已在許多領域取代了傳統的電力變壓器。由于其高工作頻率，變壓器可以設計得更小，同時提供可比的性能。

輸出超過 10 kVA 的變壓器對 Pikatron 來說沒有問題。得益于優化的繞組，可確保無故障運行，同時保持最高效率。

Pikatron 開發和制造所有常見的轉換器類型：反激式轉換器、正向轉換器、推挽式轉換器和 CCFL 逆變器。當然，我們還為降壓轉換器、升壓轉換器和功率因數校正 (PFC) 提供扼流圈。

設計

磁芯形狀：環形、E、EP、ER、ETD、EFD、P、PM 和 RM 磁芯

磁芯材料：鐵氧體、磁粉材料、磁粉材料和非晶金屬

繞線材料：線材、利茲線、高頻利茲線、薄膜

連接：有線 (THT)、表面貼裝 (SMD) 和自由端

結構類型：開放式、浸漬式、封裝式、扁平結構設計、多室設計和繞組之間的靜態屏蔽

應用領域

Pikatron 開關模式變壓器的用途范圍從工業電子、交通和環境技術，一直到醫療技術。當標準解決方案不足以滿足您的應用要求時，它總是被使用。

技術規格

額定輸出：100 mVA .. 10 kVA

初級電壓：1  V .. 1  kV

次級電壓：1  V .. 1  kV

電流：10  mA .. 1  kA

頻率：20  kHz .. 1  MHz

介電強度：100  V .. 10  kV



Pikatron 高壓變壓器

緊湊型電容式電壓互感器越來越多地進入各個工業領域——作為 50 Hz 的高壓變壓器、高達 150 kHz 的電容式電壓互感器或作為脈沖輸出高達 15 MW 的高壓脈沖變壓器。

例如，它們因此能夠?qū)崿F(xiàn)醫療技術（例如 MRT）中的成像技術、通過雷達掃描避免船舶碰撞、工業大廳中污染空氣的過濾或其他不可印刷塑料表面的等離子體活化。

Pikatron 開發和制造所有常見的變壓器類型：CCFL 逆變器、級聯變壓器、脈沖變壓器。

設計

磁芯形式：環形、E、ETD、C、U、UI 和 UR 磁芯

磁芯材料：鐵氧體、磁粉材料、鐵鎳材料和非晶金屬

繞線材料：線材、利茲線、高頻利茲線、薄膜

連接：有線 (THT)、自由端、夾子和絕緣饋通

結構類型：開放式（最高 3 kV）、浸漬、封裝（最高 11 kV）、油中（最高 200 kV）、多室設計

應用領域

Pikatron 電容式電壓互感器的應用范圍從醫療技術到交通和環境技術，一直到機器和工廠建設。

技術規格

標稱輸出：10 mVA .. 10 kVA

初級電壓：5 V .. 400 V

次級電壓：500 V .. 200 kV

電流：1 mA .. 160 A（脈沖）

頻率：50 Hz .. 150 kHz，脈沖

介電強度: bis 200 kV (油)



Pikatron 發射器和音頻發射器

Pikatron 發射器用于演播室技術、通信技術、測量和控制技術以及航空航天等領域。它們以所有可行的磁芯形式制造，并以其出色的傳輸特性、低擴散和緊湊的尺寸而聞名。

Pikatron 在為所有發射器類型應用合適的材料和結構形式方面擁有出色的專業知識：信號發射器、音頻發射器和測量信號發射器（例如電流轉換器）。

設計

磁芯形狀：我們自己生產的環形磁芯、特殊磁芯、E 和 ED 磁芯

磁芯材料：鐵氧體、磁粉材料、鐵鎳材料和非晶金屬

繞線材料：線材、利茲線、高頻利茲線、薄膜

連接：有線 (THT)、表面貼裝 (SMD) 和自由端

結構類型：開放式、浸漬式、封裝式、多層特殊屏蔽，適用于寬頻率范圍

應用領域

Pikatron 發射器用于演播室技術、通信、測量和控制技術以及航空航天工業。

技術規格

諧波失真：bis 0.05%

線性度：bis 0.05 dB

頻率：20 Hz .. 10 MHz

對稱性：bis 60 dB

介電強度：100 V .. 5 kV

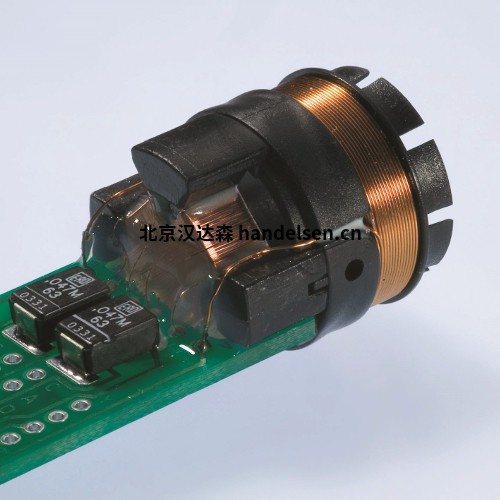

Pikatron 磁性傳感器

Pikatron 是制造磁傳感器領域的專家。我們特此提供主要傳感器或直接包括評估電子設備的整個傳感器系統。

該領域的示例包括用于測量風速的風速計、用于地磁場測量的磁通門羅盤、用于液體的電導率探頭或用于渦流測量的 Foerster 探頭。當然，除了 100% 出口控制之外，我們還可以根據您的需要校準傳感器。

設計

優點：無接觸（即可以從周?chē)橘|(zhì)中封裝）、無磨損（無移動部件）且堅固耐用

結構類型：作為簡單的線圈、傳感器組件組或傳感器系統，包括初級和/或次級電子設備

應用領域

Pikatron 為各種應用領域提供所有類型的磁傳感器：包括航運業的緊急控制系統、安全技術中的電導率測量和航空中的風向儀。

運動船的風速和風向測量

精度：+/- 1°，+/- 1 節

測量范圍：1-12 Beaufort
