德國Effgen正品品質硬質研磨工具常規磨削工具

一、Effgen品牌介紹

在德國寶石區域的心臟地帶，Effgen Lapport Schleiftechnik是全球范圍內獨特的磨削和修整工具系統提供商。

一百多年來，Effgen Lapport Schleiftechnik一直為客戶提供個性化的解決方案，以滿足苛刻的磨削任務。最初，人們開發了一些工具，用它們可以比迄今慣用的方法更精確，更經濟地加工寶石。個人使用的產品很快變成了周圍寶石切割店的誘人產品。如今，Effgen Lapport Schleiftechnik服務于幾乎所有工業研磨應用。出色的客戶服務和稱職的技術支持是理所當然的。產品范圍從傳統的研磨工具到高性能的研磨工具和修整工具。廣泛的產品范圍和服務理念使Effgen Lapport Schleiftechnik成為系統供應商。Effgen Schleiftechnik的產品組合包括具有電，金屬，陶瓷和合成樹脂結合劑的超硬研磨工具。直徑范圍為0.08至1,600 mm，具體取決于應用和產品類別。修整工具是由Effgen Schleiftechnik生產的，可以作為立式和旋轉型。旋轉修整工具可作為外形修整工具使用，對于最高精度要求，后者也為負版本。

二、Effgen產品分類;

硬質研磨工具

常規磨削工具

Effgen產品型號舉例說明：

Effgen SK-490-19(23)-2-R0,4-W30/W3-G10-B252

Effgen SK-110-W45-G20-D601 MS-AL



修整工具

三、Effgen產品介紹

1.Effgen硬質研磨工具；EFFGEN Schleiftechnik的磨削工具使用了非常堅硬的顆粒材料金剛石或立方氮化硼（英語：立方氮化硼cBN）。通過正確選擇和配合預期用途，他們可以以技術上和經濟上最優的方式解決您的研磨任務。

金剛石用于玻璃，碳化物，陶瓷，塑料和石材的高性能研磨。由于其對碳的親和力，鉆石不太適合加工黑色金屬材料。立方氮化硼非常適合作為此類加工任務的顆粒材料。它縮小了傳統磨料和金剛石之間的間隙。立方氮化硼適用于機械加工各種材料，包括高速鋼，冷熱加工鋼，不銹鋼和耐蠕變鋼，鉻和鈦合金。

Effgen硬質研磨工具分類：電刷、燒結金屬結合劑、陶瓷膠、樹脂膠

1.1Effgen、電刷；高切削率，易于磨削

通過電流結合，將顆粒通過電流涂層（優選鎳）結合到基體。電流鍵的高保持力可形成薄層，從而產生較大的晶粒突起。電鍍粘結的研磨工具的特點是切削速度高且易于研磨。

電鍍磨具可以高精度制造為輪廓磨輪。為此，我們根據客戶圖紙制造所需的基體。我們可以為成品研磨工具配備新的電磨料涂層。

主要應用領域是硬金屬，預燒結陶瓷，鐵氧體，電碳，石墨，熱固性塑料和纖維增強塑料（例如CFRP和GFRP）的粗磨，精加工和干磨和濕磨的精磨。

電鍍研磨工具的直徑范圍為0.3至1,200 mm?？梢蕴峁┑淖畲髮挾热Q于直徑，最大為1200毫米。直徑在400至600毫米之間的輪廓工具的典型公差在±0.02毫米范圍內?？筛鶕?jù)要求提供±0.003 mm的公差。

1.2、Effgen燒結金屬結合劑；耐磨且對沖擊不敏感

燒結金屬結合劑的研磨工具，由于結合物的機械強度以及使用塊狀，防斷裂的晶粒類型，比具有陶瓷或合成樹脂結合劑的研磨工具具有更高的耐磨性和對沖擊的敏感性。相比之下，可達到的金屬去除率較低

具有研磨金屬結合劑的金剛石研磨工具優選用于研磨非金屬材料，例如陶瓷材料，玻璃等。EFFGEN Schleiftechnik的專長是燒結的金屬結合研磨工具，用于加工帶有或不帶有超聲支持的堅硬易碎材料，例如石英玻璃和Zerodur。

燒結金屬結合研磨工具的直徑從1.5到500毫米不等，最大覆蓋寬度為100毫米。直徑最大為400 mm的帶有封閉涂層的金屬結合切割片是可行的。直徑最大為1,400 mm的工具可作為分段切割盤使用。

1.3、Effgen陶瓷膠；確保最大同心度

帶有陶瓷結合劑的研磨工具可以在機器上成型。磨削主軸上的輪廓保證最大的同心度。剖析后無需額外銳化。這種鍵合的特點是切割性能高。較大的孔隙空間可確保在接觸區域充分提供冷卻潤滑劑。

陶瓷粘結的研磨工具是加工鋼材的首選。

具有陶瓷結合劑的研磨工具的直徑為5至750毫米。提供用于雙面表面磨削的工具，最大直徑為1200毫米。

1.4、Effgen樹脂膠；EFFGEN SCHLEIFTECHNIK的創新

樹脂粘結的研磨工具非常容易研磨，其特點是冷卻，對工件友好，研磨率高。它們優選用于研磨硬質金屬，金屬陶瓷，高合金鋼和其他金屬材料。

合成樹脂鍵的進一步發展是金屬雜化鍵。它結合了合成樹脂鍵的正特性和金屬燒結鍵的正特性。結果改善了晶粒保持力，耐磨性，耐熱性和導熱性。
仍具有良好的可穿戴性。不同粘結性能的目標組合可顯著提高研磨工具的性能。

EFFGEN Schleiftechnik的一項創新是與非常堅硬的顆粒材料形成彈性結合。它最初是為拋光加工中心上的相關功能表面而開發的。它們的使用可改
善表面質量并減少碎裂。此外，可以使用合適的加工參數對刀刃進行修整。粘結系統也適用于光學，陶瓷和其他金屬材料的精細和拋光研磨。

樹脂粘結研磨工具的直徑范圍為4至750 mm，最大寬度可達500 mm。

2.Effgen常規磨削工具；您的常規磨削工具合作伙伴

在LAPPORT Schleiftechnik的產品中，將碳化硅或各種類型的剛玉磨料加工成高質量的工具。使用來自認證供應商的最優質原材料。磨料工具以合成
樹脂和陶瓷的粘結形式生產。我們自己的開發部門正在不斷開發新產品。

旋轉磨具的直徑范圍可以從50到1200 mm。此外，LAPPORT Schleiftechnik還提供各種磨刀石和磨刀石。

通過正確選擇和配合相應的應用，LAPPORT Schleiftechnik的產品可以在各個方面從技術上和經濟上解決您的研磨任務。最快的方法是根據手頭的任務
在現場協調工具的需求。這樣，我們可以根據您的制造能力共同制定策略和程序。

常規磨削工具分類：陶瓷膠、樹脂膠

2.1、Effgen陶瓷膠；陶瓷結合劑

陶瓷粘合系統是由Lapport Schleiftechnik用各種精心選擇的原材料成分制成的，并且滿足最高要求。這為通過多孔和高度多孔結構的最高切削效率與出色
的晶粒保持性能相結合提供了可能性，從而延長了刀具壽命。

陶瓷結合劑研磨工具被用于許多應用領域。這包括平擺和深磨操作，以及尖端和無心之間的外部圓形應用。

2.2、Effgen樹脂膠；樹脂粘合劑由有機粉末和液體樹脂制成。因此，它們?nèi)菀桌匣@在很大程度上受到存儲條件的影響。變化的濕度，較大的溫度波動
或強烈的直射陽光在這里起著決定性的作用。在LAPPORT Schleiftechnik的生產過程中會不斷監控這些因素，以確保始終如一的產品質量。

由于可以實現高切屑量，合成樹脂鍵在鋼鐵行業的粗磨領域中大量使用。這些鍵對于冷熱切割，鑄件清潔和輥磨必不可少。另一方面，這些系統也可以用
于獲得最佳表面，例如在醫療技術或光學和鐘表行業。

3.Effgen修整工具；您的修整工具合作伙伴

不斷縮小的尺寸和形狀公差以及對表面質量日益增長的經濟效率是現代制造技術對磨削的要求。研磨工具的修整對于可達到的結果非常重要。

通常，常規的研磨工具可以用固定和旋轉的修整工具進行修整。極硬的磨削工具應盡可能配以旋轉工具。修整工具的選擇取決于工具成本，修整時間和要修
整的砂輪輪廓的標準。

修整工具分類；旋轉修整工具、站立式修整工具

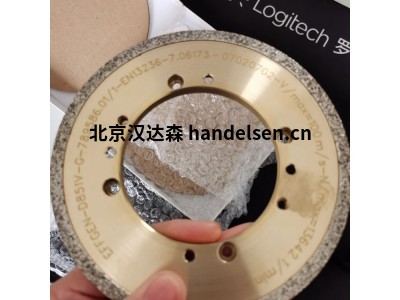

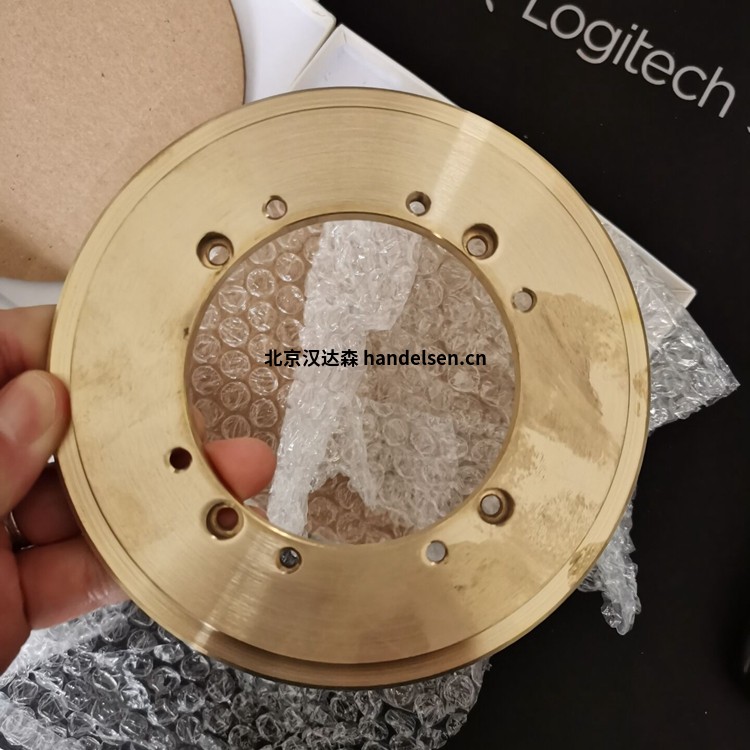

3.1、Effgen旋轉修整工具；速介紹復雜的配置文件

型材修整卷

通過將修整工具插入磨削工具中來創建輪廓。優點是可以將復雜的輪廓快速引入到磨削工具中，每個工件的修整成本低，表面質量好，并且可以優化利用機
床的產能。主要應用領域是汽車和供應商行業，滾子軸承行業，驅動技術，渦輪機行業，精密工具和機械工程。

電鍍負輪廓修整輥具有嚴格的公差。在積極的過程中，它們的生產比修整工具的生產更為復雜。在使用中，采用負壓工藝制造的異型修整工具的特點是使用
壽命更長。負輪廓滾輪修整器主要用于批量生產復雜，高精度的輪廓。

路徑控制的修整工具（CNC壓紙輥）

使用路徑控制的修整工具，僅用一種工具就可以創建不同的砂輪輪廓。存在用于各種類型的砂輪的修整工具的優選制造工藝。因此，可以在較大范圍內具體
地影響修整結果。具有正電鍍涂層的修整工具在一層金剛石涂層上進行涂覆。這實現了恒定的有效修整寬度。這些修整工具用于對陶瓷結合的cBN砂輪，高
檔剛玉和特殊剛玉砂輪進行仿形。

對于由高級剛玉和特殊剛玉制成的常規磨削工具，可使用電鍍負壓工藝以及浸滲工藝中的修整工具。此處最大的區別在于，滲透型通過研磨金剛石涂層來實
現其高精度，而電鍍型則通過其制造過程來實現。此外，可以實現的凸半徑是不同的。半徑小的修整工具也部分地適合修整玻璃化的粘結砂輪。

3.2、Effgen站立式修整工具；立式修整工具

對包含剛玉或碳化硅作為磨料的研磨工具的修整要求如下：

恢復砂輪的同心度和幾何形狀

恢復所需的砂輪有效粗糙度

清潔砂輪切割面

在修整過程中，會露出一層新的可切割研磨介質。將合適的修整工具牢牢地夾在中間并用力引導。修整運動（進給和進給）由修整工具或砂輪進行。修整工具
的移動順序決定了要修整的砂輪的幾何形狀。它的硬度和耐磨性優于所有其他材料，是金剛石修整任務的前提。
