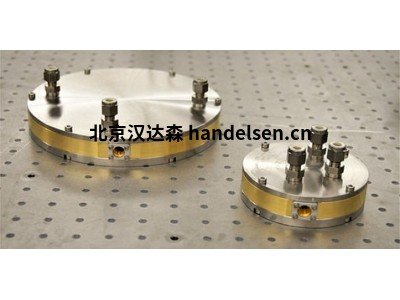

IRcell-S – 小體積、堅固的多通道池
多通道池用于將長光路折疊成小體積，以提高光學測量的靈敏度。此類電池通常用于多種應用中痕量物質的氣相光譜分析，例如環境空氣質量或呼吸分析。
多通道池的一個關鍵參數是路徑長度與體積的比率，因為體積越小，系統響應時間越短，樣品消耗量越低。IRcell-S 由于其平面星形光束模式而具有特別低的體積，并且在每體積的路徑長度方面優于大多數基于 White 和 Herriott 的設計。
與 IRsweep 之前的 IRcell 相比，IRcell-S 的光學設計有了顯著改進：旋轉對稱的環形反射鏡被一系列單獨彎曲的反射鏡部分取代，產生更穩定的光束模式。因此，對準被大大簡化，不需要吸收掩模，沒有特氟隆暴露在電池內部，并且耦合角有更多的自由度。
與之前的 IRcell 相比，傳輸光束的光束輪廓也得到了改進。IRcell-S 還提供兩個單獨的端口用于耦合光輸入和輸出，從而簡化了光學組件的放置。
該單元默認帶有三個氣口，通常用作入口、出口和壓力傳感器。它也被用于不帶頂部和底部的直接測量通過環的流量，例如作為管子的一部分。
IRcell-S 的優勢
體積小
IRcell-S 的特點是在 4 米光程下的樣品體積僅為 31 ml。這個創紀錄的低值允許快速的樣品交換率和只有很少樣品可用的環境。環形鏡也可以在沒有頂蓋和底蓋的情況下操作，以提供替代樣品流。
低流蘇
無需吸收掩模即可實現亞每磨機條紋水平。
IRcell-S 具有較大的耦合角容差，與原始 IRcell 相比，可以接受更寬范圍的耦合數值孔徑，同時仍提供 < 0.02 % RMS 條紋水平。
堅固的設計
單件式結構在池體中包含光學鏡面。
該電池易于對齊，具有 ±0.75° 的大垂直和水平耦合角公差，并且沒有特氟隆暴露在電池內部。
兩個獨立的光束端口用于耦合輸入和輸出，以方便耦合組件的放置。
IRis-core – 雙梳狀光源
由于其在速度、抑制背景輻射和高光功率方面的優點，雙梳光譜越來越多地用于距離檢測、開路檢測和其他應用。
IRis-core 是在中紅外范圍內設置此類系統的理想基礎：它在單個系統中提供兩個重疊的基于 QCL 的自由運行頻率梳狀激光器。該系統輸出已經對齊的光束，并附帶一組具有工廠特征的外差條件的驅動指令。該系統配有驅動電子設備和帶有圖形用戶界面的控制計算機。
IRis-core 是用于 IRsweep 激光模塊的接收艙以及驅動和控制電子設備。在這種模塊化方法中，可以更換雙梳激光模塊來切換激光波長。
激光模塊與 IRsweep 的 IRis -F1 雙梳光譜儀的激光模塊兼容， 確保在未來的應用中具有最大的靈活性。該系統還可以提供具有集成數據處理能力的合適檢測系統。
系統規格
激光平臺
量子級聯激光器
光源
共同對準的頻率梳源
模塊化
是：激光源可更換并與 IRis-F1 兼容
中心波數
2200 cm-1 (4.5μm) – 900 cm-1 (11.1μm) 查看激光器可用性：此處
光譜覆蓋
每個可更換激光源通常為 60 cm-1
光功率
20 毫瓦 - 300 毫瓦
光譜分辨率
<10 MHz (0.0003 cm-1)
光譜采樣
0.16 cm-1 – 0.5 cm-1
用戶界面
PC平臺上的圖形用戶界面
檢測系統
可選的 1 GHz 帶寬和頻譜恢復
能量消耗
110 – 230V AC，700W 典型值，包括電子設備
冷卻要求
具有 ±0.05 K 穩定性的冷卻水
