關于IRsweep
IRsweep 的愿景是通過引入中紅外超快激光光譜儀來徹底改變光學傳感。它基于 IRsweep 的聯合創始人于 2012 年在蘇黎世聯邦理工學院發明的量子級聯激光頻率梳。光譜儀是 IRsweep 未來幾年商業活動的支柱，代表了進一步集成到過程分析和可能的便攜式應用中的技術基礎。
光譜儀是工業和實驗室中的常用設備，用于以非破壞性方式研究樣品的分子組成。當今光譜儀的主要缺點是速度低：采集完整光譜需要數秒到數分鐘的測量時間。然而，許多過程發生在微秒的時間尺度上，這些技術無法觀察到。此外，對大量樣本的分析需要很長時間。
IRIS-F1 是基于激光的紅外光譜儀其利用在中紅外光譜區域的所謂頻率梳的非凡感測性能。因此，IRis-F1 提供了無與倫比的高測量速度（微秒時間分辨率）與基于激光的儀器的高亮度和多色輸出的完美結合。
IRis-F1 的高測量速度開辟了新的可能性。例如，研究人員可以實時觀察蛋白質的折疊或構象變化。通過這個，他們可以了解正確和不正確的蛋白質折疊狀態。有了這些知識，他們可以找到蛋白質折疊錯誤的原因，并最終治愈阿爾茨海默病或帕金森病等疾病。此外，光譜儀將實現高通量篩選，并且激光源的亮度能夠分析強吸收樣品。

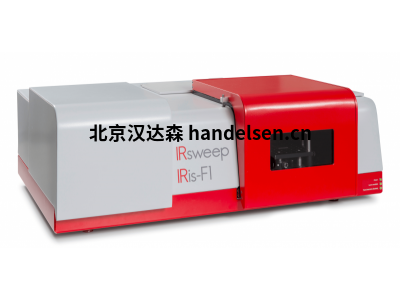

IRis-F1 – 快速、高分辨率的光譜儀
IRis-F1 光譜儀克服了這些限制，提供了無與倫比的速度、亮度和分辨率組合?？梢栽谝晃⒚雰全@得完整的光譜，高亮度激光源可在 100 微秒的測量時間內實現 >1000 的高信噪比。這些參數是在默認光譜分辨率為 0.25 cm -1 到 0.5cm -1的情況下實現的。
同時記錄光譜和時間分辨率，避免了步進掃描 FTIR 有時需要的大量實驗重復。 還提供高分辨率版本，提供<0.001 cm -1 的光譜分辨率。
雙梳狀光源封裝在激光模塊中，用戶無需工具即可更換，重新對準最少。模塊在整個中紅外波段具有不同的中心波數，通常覆蓋 >60 cm -1。
樣品室寬敞且用途廣泛，可連接大多數現有附件，例如 ATR 裝置、透射池和反射裝置。還可以提取光束以耦合到外部實驗。
IRis-F1 基于量子級聯激光頻率梳，這是一種寬帶鎖模中紅外激光器。光譜分辨率由雙梳技術產生，其中一個梳作為另一個梳的色散元件。生成的干涉圖通常會在不到一微秒的時間內記錄下來。
IRis-F1 的好處
高速
低于 1 微秒的時間分辨率和 100 微秒內高于 1000 的信噪比能夠以高信號質量分析快速過程。
在許多情況下，同時獲取光譜和時間分辨率使得大量重復實驗變得過時。
高亮度
激光頻率梳源比傳統的基于全局的系統提供更高的亮度，從而能夠分析強吸收樣品并允許更短的積分時間。
在典型應用中，測量時間有規律地減少 100 倍。
高帶寬
在單個激光模塊內，數百個激光模式通常分布在超過 60 cm -1 的范圍內。
可以更換激光模塊以將中紅外范圍內的中心波數從 4.5 µm (2200 cm -1 ) 更改為 10 µm (1000cm -1 )，其中有許多基本的旋轉振動吸收。
系統規格
時間分辨率
<1 微秒
信噪比
>100 @ 1 µs 積分時間 >1000 @ 100 µs 積分時間 >1000 @ 10 秒積分時間
光源
可更換的量子級聯激光頻率梳源。激光更換可能需要更換額外的系統組件。
光譜覆蓋
每個可更換激光源通常為 60 cm-1
中心波長
2200 cm-1 (4.5μm) – 900 cm-1 (11.1μm)
光譜分辨率
<10 MHz (0.0003 cm-1)
光譜采樣
0.165 cm-1 – 0.5 cm-1
用戶界面
透射和吸收光譜顯示數據以開放格式導出
能量消耗
110 – 230V AC，700W 典型值，包括電子設備

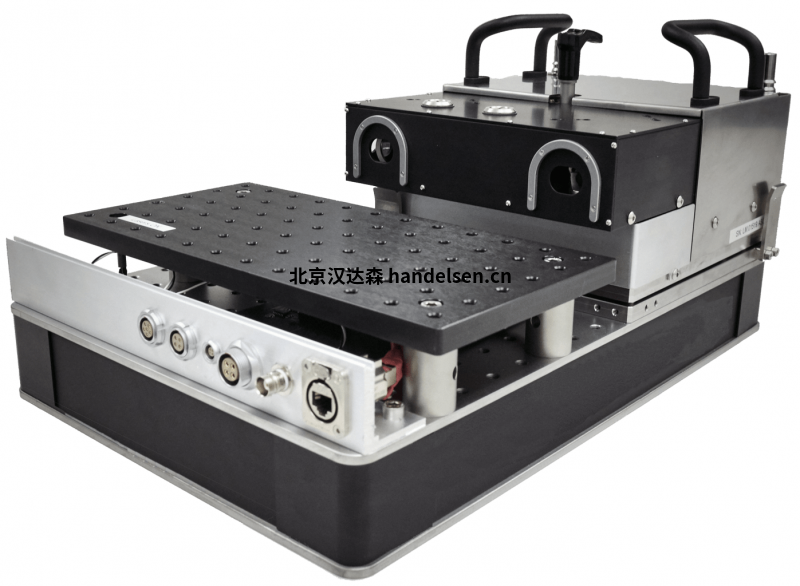

IRis-core – 雙梳狀光源
由于其在速度、抑制背景輻射和高光功率方面的優點，雙梳光譜越來越多地用于距離檢測、開路檢測和其他應用。
IRis-core 是在中紅外范圍內設置此類系統的理想基礎：它在單個系統中提供兩個重疊的基于 QCL 的自由運行頻率梳狀激光器。該系統輸出已經對齊的光束，并附帶一組具有工廠特征的外差條件的驅動指令。該系統配有驅動電子設備和帶有圖形用戶界面的控制計算機。
IRis-core 是用于 IRsweep 激光模塊的接收艙以及驅動和控制電子設備。在這種模塊化方法中，可以更換雙梳激光模塊來切換激光波長。
激光模塊與 IRsweep 的 IRis -F1 雙梳光譜儀的激光模塊兼容， 確保在未來的應用中具有最大的靈活性。該系統還可以提供具有集成數據處理能力的合適檢測系統。
系統規格
激光平臺
量子級聯激光器
光源
共同對準的頻率梳源
模塊化
是：激光源可更換并與 IRis-F1 兼容
中心波數
2200 cm-1 (4.5μm) – 900 cm-1 (11.1μm) 查看激光器可用性：此處
光譜覆蓋
每個可更換激光源通常為 60 cm-1
光功率
20 毫瓦 - 300 毫瓦
光譜分辨率
<10 MHz (0.0003 cm-1)
光譜采樣
0.16 cm-1 – 0.5 cm-1
用戶界面
PC平臺上的圖形用戶界面
檢測系統
可選的 1 GHz 帶寬和頻譜恢復
能量消耗
110 – 230V AC，700W 典型值，包括電子設備
冷卻要求
具有 ±0.05 K 穩定性的冷卻水
IRcell-S – 小體積、堅固的多通道池
多通道池用于將長光路折疊成小體積，以提高光學測量的靈敏度。此類電池通常用于多種應用中痕量物質的氣相光譜分析，例如環境空氣質量或呼吸分析。
多通道池的一個關鍵參數是路徑長度與體積的比率，因為體積越小，系統響應時間越短，樣品消耗量越低。IRcell-S 由于其平面星形光束模式而具有特別低的體積，并且在每體積的路徑長度方面優于大多數基于 White 和 Herriott 的設計。
與 IRsweep 之前的 IRcell 相比，IRcell-S 的光學設計有了顯著改進：旋轉對稱的環形反射鏡被一系列單獨彎曲的反射鏡部分取代，產生更穩定的光束模式。因此，對準被大大簡化，不需要吸收掩模，沒有特氟隆暴露在電池內部，并且耦合角有更多的自由度。
與之前的 IRcell 相比，傳輸光束的光束輪廓也得到了改進。IRcell-S 還提供兩個單獨的端口用于耦合光輸入和輸出，從而簡化了光學組件的放置。
該單元默認帶有三個氣口，通常用作入口、出口和壓力傳感器。它也被用于不帶頂部和底部的直接測量通過環的流量，例如作為管子的一部分。

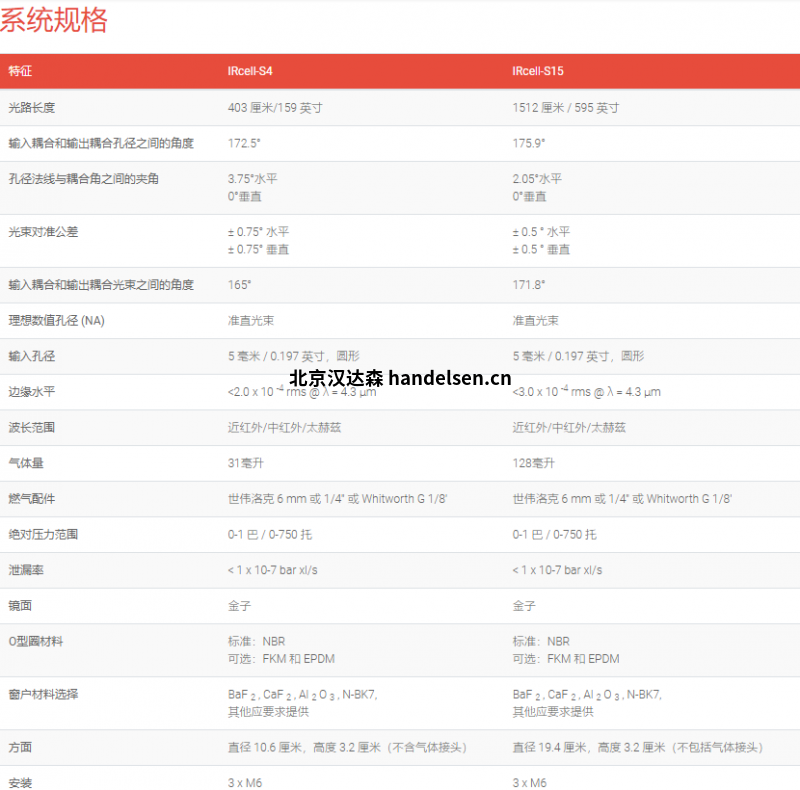

IRcell-S 的優勢
體積小
IRcell-S 的特點是在 4 米光程下的樣品體積僅為 31 ml。這個創紀錄的低值允許快速的樣品交換率和只有很少樣品可用的環境。環形鏡也可以在沒有頂蓋和底蓋的情況下操作，以提供替代樣品流。
低流蘇
無需吸收掩模即可實現亞每磨機條紋水平。
IRcell-S 具有較大的耦合角容差，與原始 IRcell 相比，可以接受更寬范圍的耦合數值孔徑，同時仍提供 < 0.02 % RMS 條紋水平。
堅固的設計
單件式結構在池體中包含光學鏡面。
該電池易于對齊，具有 ±0.75° 的大垂直和水平耦合角公差，并且沒有特氟隆暴露在電池內部。
兩個獨立的光束端口用于耦合輸入和輸出，以方便耦合組件的放置。
