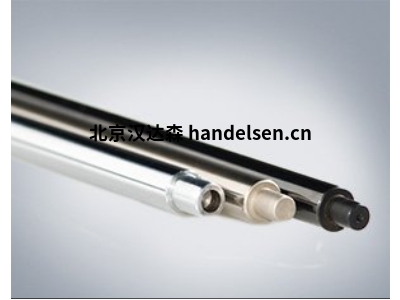

SUSPA氣彈簧16-4系列簡介
吳亞男
QQ：2853369884
手機：17718583804
電話：010-64714988-212
傳真：010-64714988-668
郵件：tk2@handelsen.cn |
 |
 |
管徑22毫米；
最小管長度85mm；
螺紋管端M8 x 1.25毫米；
力范圍最小力： 100N；
最大力： 1000 N。
桿直徑10mm；
螺紋桿端M8 x 1.25毫米；
最大管長度535mm；
SUSPA型號：
SUSPA氣彈簧 16-1
SUSPA氣彈簧 16-2
SUSPA氣彈簧 16-3
選擇螺紋連接到氣缸上的端部配件時，檢查端部配件螺紋是否與氣缸上的螺紋匹配。從第7頁開始，有關這方面的信息包含在每個系列16產品說明的表格中。
如果需要U形夾端部配件，請選擇小于為模型指定的孔直徑的樞軸銷。
與U形夾型端部配件的任何偏差都可能導致粘結，這可能對系統的運行特性和氣缸的耐久性產生不利影響。
選擇最靈活的端部配件。球座比U形夾和孔眼更能防止錯位。
SUSPA型號：
SUSPA氣彈簧 16-4
SUSPA氣彈簧 16-6
SUSPA氣彈簧 X16-2-172-100-AM6-BM6
對于16-1型氣缸，選擇一根比我們發布的方向指定的長度長27mm的管；37毫米附加管
16-2、16-3和16-4氣缸的長度。該最小值（可超過該值）使氣缸（如16-4-262-200型-（端部配件）-（P1力）成為可能。未安裝16-4-180-175-（端部配件）-（P1力）氣缸推薦。
SUSPA型號：
SUSPA氣彈簧 X16-2-132-80-AM6-BM6
SUSPA氣彈簧 X16-2-201-150-AM6-BM6
SUSPA氣彈簧 X16-2-237-160-AM6-BM6
SUSPA氣彈簧 X16-4-129-85-AM8-BM8
確定油缸的延伸長度。油缸的完全延伸長度可通過添加管長度、桿行程和兩個端部配件長度來計算。圓柱體的實體長度可以通過添加管長度和兩個端部配件長度來確定。不建議將圓柱體設計為圓柱體的實心（壓縮）長度。10毫米的未使用沖程（在壓縮位置）通常設計為允許安裝位置公差和超程的系統。
