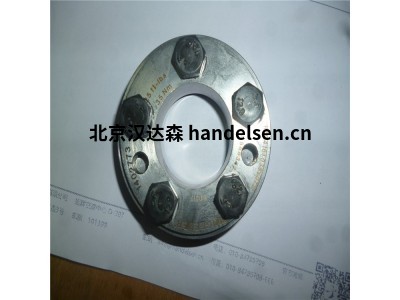

RINGFEDER，Rfn7012產品簡介漢達森優勢供應

鄧?yán)?/span>               QQ：2111646792               手機：13021972807             電話：010-64714988-223             傳真：010-64714988-668             郵件：tk8@handelsen.cn

               RINGFEDER，Rfn7012產品特點：

　　最簡潔的設計，特別適合空間有限的應用。鎖定組件RfN 7012可以補償較小的公差偏差并可以補償較小的安裝誤差。

　　較大的傳遞力和力矩–多個鎖定組件RfN 7012可以一個接一個放置。增加了可傳遞的扭矩和軸向力-請?jiān)谶@方面咨詢我們的技術專家。

　　彎矩和徑向載荷–可以傳遞組合載荷。(請與我們的技術部門聯系以獲得幫助)。

　　易于安裝– RfN 7012鎖定組件可以彌合較大的間隙，而不會損失傳輸值。

　　低污染風險–在擰緊過程中，將設備和連接器的功能表面壓在一起，從而產生不允許污染物進入的表面壓力。

　　無磨損–鎖緊組件RfN 7012無需在軸和輪轂上移動部件即可工作，從而避免了磨料磨損和間隙。因此，RfN 7012可以反復夾緊和釋放。

　　應用范例

　　鏈輪

　　杠桿

　　滑輪

　　滑動齒輪機構

　　皮帶鼓

　　行走輪

　　電纜槽輪

　　鎖緊組件的安裝

　　鎖緊組件已涂上少許油，可以立即使用。T，F(xiàn) ax，p W和p N的值適用于交貨狀態下的鎖定組件。

　　表面處理

　　對于軸和輪轂孔R(shí) a = 3,2μm

　　公差范圍

　　我們建議以下安裝公差

　　軸：k9-h9; 花鼓：N9-H9

　　Max。允許軸：k11-h11;花鼓：N11-H11

　　為了避免壁厚相對較大的止推環過度變形，鎖定組件應盡可能對稱地位于軸和輪轂孔之間。如果軸小于標稱d，則孔應同樣超過標稱D，反之亦然。同心度質量由軸與轂之間的直接對中確定。

　　幾個鎖緊組件RfN 7012的布置

　　如果要安裝多個鎖定組件，則當鎖定組件位于4·L的距離內時，可以添加表格的傳輸值。

　　螺絲擰緊扭矩的變化

　　鎖定組件配有12.9級螺釘?？梢詼p小螺釘?shù)臄Q緊扭矩。T A值乘以0.5得出最低的允許螺釘擰緊扭矩。T，T A，F(xiàn) ax，p W和p N之間存在近似線性關系。

　　輔助螺紋

　　為了便于拆卸，前止推環有輔助螺紋
