德國PI帶線性編碼器 N-565優勢

PI (Physik Instrumente)簡介

華珺 QQ：3400717127   手機：13552869098 電話：010-64717020-123 傳真：010-84786709-666 郵件：sales22@handelsen.cn

PI集團全球共有六個生產點，四家位于德國，兩家位于海外，全球超過1000位員工，關鍵市場中有15家子公司，超過284項專利和專利申請，40多年的壓電陶瓷技術經驗

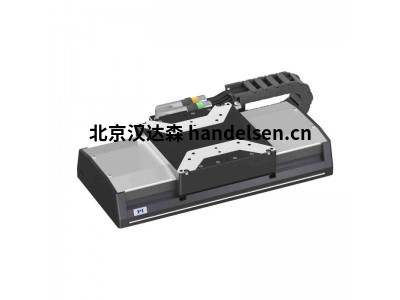

N-565 帶線性編碼器實現最高精度

具有亞納米級編碼器分辨率的NEXACT®壓電步進驅動器

屬性：

1.      超高精度：最小位移為2納米，直接測量PIOne編碼器的分辨率為0.5納米

2.      長行程：13 毫米、26 毫米或52 毫米

3.      關機后自鎖：節約能量，減少熱量產生

4.      PiezoWalk®技術帶來長使用壽命和高可靠性

5.      緊湊型設計：寬為65毫米、高為20毫米

優點

1 NEXACT參考級線性平臺

帶NEXACT PiezoWalk驅動器的線性平臺可在長行程范圍內實現納米級高精度定位。其配置直接測量線性編碼器和交叉滾柱軸承 ，可實現最高精度。

2 PiezoWalk技術：高分辨率、低磨損

PiezoWalk技術將壓電陶瓷促動器與壓電電機的技術優勢結合在一起。PiezoWalk步進驅動器不僅能提供亞納米級分辨 率、較大的力和高剛性，而且根據其驅動原理，其還能實現理論上無限的行程。不同于其他壓電機動化驅動器原理， PiezoWalk步進驅動器不受滑動摩擦作用的影響。其是基于幾個壓電陶瓷促動器的靜摩擦接觸，這幾個促動器沿一個 動輪步進。靜止?fàn)顟B(tài)下，PiezoWalk步進驅動器自鎖，不消耗能量，無熱量產生。

3 帶PIOne線性編碼器用于直接位置測量 高分辨率

PIOne編碼器由PI研發，在對測量數據進行相應處理后，可實現遠低于1納米的位置分辨率。此外，由于信號 周期短、信號質量高，PIOne編碼器的線性誤差小于1 %。PIOne編碼器在研究參考信號時支持方向感應。

應用領域：

樣本操縱、樣本定位、高精度和高穩定性光學或機械部件、半導體行業中的精密機械部件、顯微操縱、顯微鏡、自動 化、有限空間內的應用、真空或無磁性環境中的應用。

N-565 系列帶線性編碼器實現最高精度

1.      N-565.160 行程：13毫米

2.      N-565.260 行程：26毫米

3.      N-565.360行程：52毫米

工作溫度范圍 ：10 到 50 °C

    工作電壓 ：-10 到 45 伏

        材料 ：鋁，陽極氧化致黑

  電機連接器 ：HD Sub-D 15針（公頭）

傳感器連接器 ：Sub-D 15（母頭）

    推薦電控 ：E-861.1A1

 驅動類型 ：NEXACT壓電陶瓷步進驅動器

  最大推拉力 ：10 牛

保持力（被動）：10 牛 最小

德國PI帶線性編碼器 N-565優勢

訂購信息

N-565·160

精密線性定位平臺，行程為13毫米，PIOne線性編碼器，分辨率為0.5納米，驅動力為10牛，尺寸為65 × 80 × 20毫米（寬 × 長 × 高），NEXACT壓電步進驅動器

N-5655·260

精密線性定位平臺，行程為26毫米，PIOne線性編碼器，分辨率為0.5納米，驅動力為10牛，尺寸為65 × 110 × 20毫米（寬 × 長 × 高），NEXACT壓電步進驅動器

N-565.5·360

精密線性定位平臺，行程為52毫米，PIOne線性編碼器，分辨率為0.5納米，驅動力為10牛，尺寸為65 × 160 × 20毫米（寬 × 長 × 高），NEXACT壓電步進驅動器

德國PI帶線性編碼器 N-565優勢

德國Physik Instrumente (PI) GmbH & Co.KG成立于1970年，一直致力于微米與納米定位技術的研發與制造。PI代表著技術性能，定位精度可達納米。PI可獲得的組件獨立于市場上，并提供超越現有技術水平的單獨解決方案。高度的靈活性為PI的客戶提供了顯著的競爭優勢。

Physik Instrumente提供了超越全球競爭的技術范圍和垂直生產范圍。然而，PI重要的關注是通過定位解決方案不斷地激勵客戶。今天，無論是在計量、顯微，生命科技，還是激光技術，精密加工技術；無論是半導體科技，數據存儲技術，還是光電子/光纖，天文等領域，PI的產品和技術正得到越來越廣泛的應用，也贏得了越來越廣泛的贊譽。
