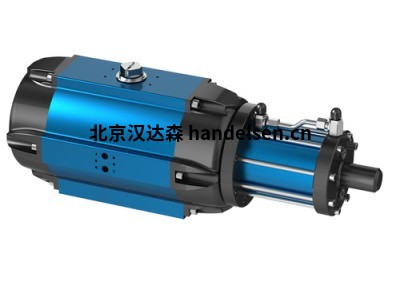

AMG四輪執行器SAD/SAF-HD

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　活塞運動過程中發生的橫向力被導桿吸收。這確保了活塞的完美軸向引導，使活塞密封功能良好和永久。

　　機架/引腳原理導致在切換過程中的均勻扭矩過程，由于機架和引腳之間的持續有效距離。

　　對于 AMG SAD-HD 四周轉執行器，該運動是通過壓縮空氣生成的。當外室通風時，開關軸順時針旋轉(合合關閉)。當內部腔室通風時，開關軸逆時針旋轉(閥門打開)。AMG SAF-HD型四分之一轉執行器采用壓縮空氣和彈簧力移動。

　　對于單作用執行器，只有內部腔室加壓。因此產生的力不僅將配件向一個方向移動，同時使返回的安全彈簧緊張。彈簧力能夠在發生故障時將閥門移動到安全位置"CLOSE"或"OPEN"。

　　AMG 四轉執行器具有液壓阻尼，用于球閥、公雞水龍頭、蝴蝶閥和控制閥的自動化，如果這些執行器在關閉或打開過程中需要穩定、時間切換行為。

　　通過集成的液壓阻尼模塊，對雙和單效AMG SAD/SAF-HD四轉執行器的活塞速度(切換時間)進行調節成為可能。

　　執行器的活塞運動通過活塞棒傳輸?shù)阶枘崮K，液體從一個腔室流入另一個腔室。通過油門檢查閥，橫截面的變化可以獨立調整開口和關閉時間。技術規格：

　　設計：氣動雙活塞四轉執行器

　　設計特點：機架針腳原理，活塞引導通過導桿

　　旋轉角度：90°

　　控制壓力：至少2桿：最大 8

　　條控制介質：過濾、干燥壓縮空氣或所有非攻擊性， 氣態介質

　　環境溫度：-25°C至+80°C

　　安裝：任何

　　耐腐蝕性：工業大氣

　　潤滑：用潤滑脂DIN 51825-K2K永久潤滑 -30

　　扭矩：從 3.5 Nm 到 7051 Nm(參見扭矩表)

　　維護和檢查：AMG

　　SAD / SAF-HD 四周轉執行器無維護。這樣做的條件是執行器的正確設計，完全準備好的控制介質，以及正常的環境條件。
