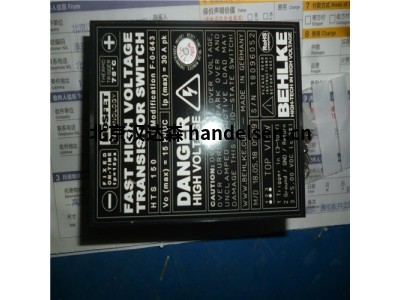

Behlke高壓開關HTS 120-200-SCR價格優勢

Behlke高壓開

張艷琴
QQ：2850590586
手機：13552865878
電話：010-64717020-115
傳真：010-84786709-666
郵件：sales2@handelsen.cn

關HTS 120-200-SCR價格優勢
高壓開關的電流取決于導通時間，晶閘管/可控硅

用于放電應用的穩健且廉價的高壓開關，用于產生與快速高壓FDA續流二極管相關的阻尼正弦振蕩

●高峰值電流能力

●極高的di / dt，不會影響可靠性和預期壽命，因為大量單個SCR具有單獨的柵極驅動

●極度過載容限

●通過簡單的TTL觸發脈沖（2-5 V）輕松觸發

●非常緊湊，重量輕●各種冷卻選項

14745 (6)

應用說明：與具有非常有限的dv / dt和di / dt能力的傳統盤式晶閘管開關不同，快速BEHLKE晶閘管開關模塊由大量較小的晶閘管芯片（類型取決于多達1000個單晶閘管）制成，并聯連接并且串聯，使得極端dv / dt和di / dt有效地分裂成單個晶閘管的非關鍵值。每個晶閘管都由其高度同步和隔離的柵極驅動器發射。這使得非常短的柵極布線成為可能，并避免了傳統晶閘管開關設計中已知的危險熱點。 BEHLKE晶閘管開關可以安全地以最高物理可能的di / dt和dv / dt速率以及盡可能高的峰值電流運行，而不會出現任何可預測的壽命下降。 BEHLKE晶閘管開關是真正的柵極控制，不會從負載電路汲取發射能量。這樣可以安全地從幾乎0 V（提供足夠的咬合電流）切換到最大電壓而沒有任何限制。

這些開關的隔離度至少為最大工作電壓的150％，因此無需大量工作即可實現高端開關應用。為了節省成本和體積，特別是在低側開關應用（例如撬棍電路）中，所有BEHLKE晶閘管開關也可以通過可選的非對稱隔離制造，例如，正極為200 kV，負極為30 kV。無論工作電壓如何，每個晶閘管開關型號的定制隔離電壓額定值都可以滿足特殊的隔離電壓要求。 “常規”隔離電壓選項范圍為40 kV至200 kV（選擇ISO-40，ISO-80，ISO-120，ISO-200）?？筛鶕?jù)要求提供符合歐洲安全標準的“醫療認證”。任何定制電壓在1到150 kV（AC / DC）之間，任何定制的峰值電流在1到100 kA之間，可以在大約4-8周的交付時間內完成。如果可以在現有平臺上實現，我們不會為定制交換機收取額外費用。請咨詢BEHLKE。

為了并聯多個晶閘管開關，它們配備了同步I / O. 如果一個開關由于故障條件（例如，過熱）而關閉，則該特征確保同步觸發并禁止其他開關模塊的觸發輸入。由于可能由開關的高di / dt容量引起的強電磁場，建議在所有大型感應回路區域使用單獨的控制單元（選件SEP-C）。

這尤其適用于非常大的開關模塊以及di / dt> 5 kA /μs。對于具有中小型開關模塊的應用，我們建議使用印刷電路板（最終采用多層技術），以最大限度地減少雜散電感并使感應回路區域保持較小。

采用印刷電路板的設計還保證了整個電子系統的可重現的EMC特性。在任何情況下，請確保負載圓與控制圓保持適當?shù)木嚯x，以避免磁反饋效應，否則內部安全電子設備將檢測到故障狀態，并且開關將鎖定2秒。每次射擊后。大多數開關通過紅色LED指示。

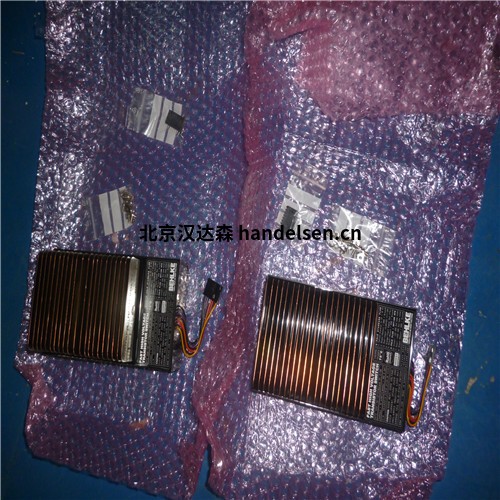

所有BEHLKE晶閘管開關均可選配接地冷卻法蘭（選件GCF），帶鍍鎳銅散熱片（選件CF），帶石墨散熱片（選件CF-GRA，帶陶瓷散熱片（選件CF-CER）），帶水冷（選件ILC），直接液體冷卻非導電冷卻劑（選件DLC）或陶瓷冷卻表面（選項CSS）。

為避免高壓電位散熱片的電暈放電，我們建議采用直接液體冷卻（選件DLC）或陶瓷散熱片（選件CF-CER）或水冷（選件ILC），以便在40 kV以上的電壓下進行冷卻。

產品代碼：型號包含有關電壓，電流和開啟行為的編碼信息。第一個數字代表以kV為單位的電壓，短劃線前的最后一個數字表示開啟行為（0 =固定導通時間，1 =可變導通時間）。短劃線后面的數字表示以安培x10為單位的電流。特殊功能在第二個破折號后由字母編碼。示例HTS 60-100-SCR：HTS = HV晶閘管開關，6 = 6kV，0 =取決于固定導通時間的電流，100 = 1000安培，SCR =硅控制整流器（晶閘管）。
