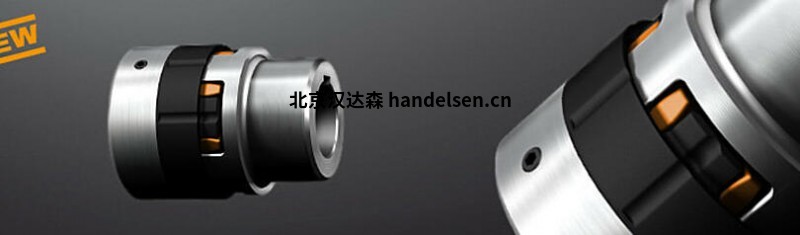

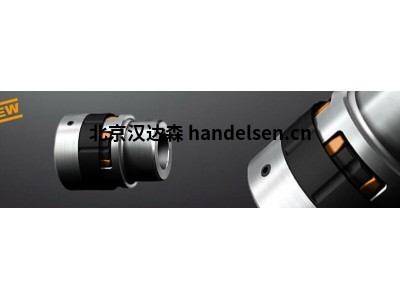

ktr-ROTEX ? SH 扭力彈性聯軸器



與分體式集線器/分體式集線器聯軸器

的扭轉彈性聯接顎ROTEX SH是一個與分裂集線器/ SPLIT集線器（半殼耦合）彈性體耦合易于維修，并裝配和拆卸，其特征在于容易。



這種設計也被稱為中心設計聯軸器、半殼聯軸器、夾緊聯軸器、帶剖分轂的聯軸器或帶剖分夾緊轂的彈性體聯軸器。



帶分體式輪轂/分體式輪轂的彈性體聯軸器：

半殼式聯軸器 ROTEX SH的輪轂通過“裂紋”精確、機械和可靠地分成兩半。產生帶有強制鎖定連接的粗糙表面，確保兩個半部的精確配合。輪廓分明的粗糙裂紋表面確保了輪轂半部的理想居中。所述分裂集線器允許組裝和拆卸的彈性體偶聯通過四個螺釘徑向而不移動相鄰功率包。這使得帶有分離式夾緊轂的彈性聯軸器特別容易組裝和維修。

ktr-ROTEX ® SH 扭力彈性聯軸器特征

扭轉彈性、減振爪式聯軸器 / 彈性體聯軸器，帶分體式夾緊轂（脫扣式中心設計聯軸器）

材質鑄鐵

通過四個螺釘輕松組裝/拆卸

兩個輪轂半部通過裂紋表面居中

組裝時無需更換電源組

在不移動主動側和從動側的情況下更換蜘蛛網

特別適用于狹窄的安裝空間

符合 ATEX（根據歐盟指令 2014/34/EU）

軸向、徑向、角度補償



ktr-ROTEX ® SH 扭力彈性聯軸器的一般說明

ROTEX ®扭轉彈性爪式聯軸器是彈性體聯軸器，其特點是設計緊湊。



盡管彈性聯軸器的重量和慣性矩較小，但它們?nèi)阅軅鬟f高扭矩。緊湊型聯軸器的特點是使用壽命長，并且通過整體加工產生良好的操作特性。



由于顎式聯軸器的聯軸器轂之間的彈性體（彈性體支架），傳動系統中的沖擊和扭轉振動得到了阻尼。耐高溫蜘蛛材料T-PUR ®（彈性體）有不同的硬度可供選擇。該扭轉彈性聯軸器ROTEX在幾乎每一個范圍內通用機械和設備工程的使用。



扭轉彈性爪式聯軸器的功能：

爪形聯軸器確保扭轉減振動力傳輸并吸收不規則操作機器產生的沖擊。



與彈性聯軸器的連接元件受到彎曲并因此更早磨損相比，ROTEX 聯軸器（彈性體）的彈性齒僅承受壓應力。因此，彈性體聯軸器的好處是可以抵抗明顯更高的負載。



彈性體隨著負載和高速而變形。必須提供足夠的擴展空間。

ktr-ROTEX ® SH 扭力彈性聯軸器
