彈性顎式聯軸器GWE 5117
具有高度緊湊設計的抗扭撓性，無反沖彈性體聯軸器，具有單縫鋁制夾緊輪轂，以及由鋼制成的擴展心軸和內錐，用于在空心軸上進行摩擦鎖定扭矩傳遞。
5種不同尺寸
孔直徑d：4-35毫米（0.157-1.378英寸）
外徑D：24.5-64.5毫米（0.966-2.539英寸）
全長L：42-82毫米（1.654-3.228英寸）
轉速n max：6,000-15,000 1 / min
扭矩T：3-160 Nm（2.21至118.01 ft·lb）

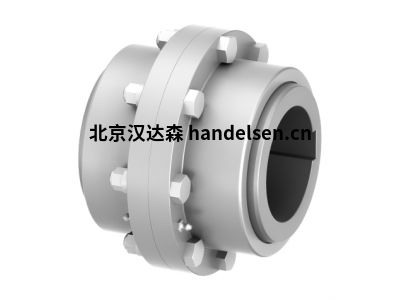

齒輪聯軸器TNZ ZCA / TNZ ZCB
標準集線器
所述RINGFEDER TNZ ZCA耦合是扭轉剛性的齒輪聯軸器設計為具有一些間隙和由兩個被連接tted螺栓連接的兩個半聯軸器。
不同于TNZ ZCA耦合，RINGFEDER TNZ ZCB帶有一個用螺栓固定的O形環載體，其通過改變安裝順序便于安裝。要安裝聯軸器，請擰下蓋子并將其放在軸上。
將輪轂安裝到軸上，將軸套滑到輪轂上，然后將O形圈支架固定到軸套上。當涉及大型聯軸器時，這種安裝方式是有利的。
產品特征
扭轉剛性齒輪聯軸器，由優質鋼制成
非常緊湊的設計可實現高功率密度
補償角度，徑向和軸向軸偏移
如果使用特殊密封件，則適合在最高+120°C的溫度下使用
可提供分體式套筒（ZCA / ZCB-ZCA型號范圍也可提供ZCB設計）和單件套筒（ZCH）
無需移動連接的機器即可更換彈性O(shè)形圈
鉆孔最大270毫米
扭矩高達T Kn = 195,000 Nm / T Kmax = 390,000 Nm
速度高達n max = 6,000 rpm
法蘭聯軸器TNF 5571
RINGFEDER ?法蘭接頭是壓配合更好的選擇。既不需要諸如鍵槽或楔子之類的附加組件，也不需要外部的加熱和內部的冷卻。
只需簡單地將法蘭聯軸器推到軸上并擰緊，即可通過擰緊收縮盤中的螺釘將法蘭聯軸器摩擦接合。它們傳遞扭矩和彎矩以及軸向和徑向力。
產品特征
連接牢固，扭矩大
易于組裝和拆卸
無間隙軸套連接
高水平的真實運行精度
應用領域
礦業公司
工廠制造商
變速箱制造商
齒輪聯軸器TNZ ZCAU / TNZ ZCBU
標準集線器和擴展通用集線器
相較于TNZ ZCA類型，聯接RINGFEDER TNZ ZCAU配備有細長的輪轂，其長度可以適合于植物的要求。
較模型TNZ ZCAU，所述RINGFEDER ? TNZ ZCBU耦合配備有通過改變安裝順序便于安裝的O形環的載體。要安裝聯軸器，請擰下蓋子并將其放在軸上。
將輪轂安裝到軸上，將軸套滑到輪轂上，然后將O形圈支架固定到軸套上。當涉及大型聯軸器時，這種安裝方式是有利的。像ZCAU型號一樣，ZCBU具有一個細長的輪轂，其長度可以適應工廠的要求。
產品特征
扭轉剛性齒輪聯軸器，由優質鋼制成
非常緊湊的設計可實現高功率密度
補償角度，徑向和軸向軸偏移
如果使用特殊密封件，則適合在最高+120°C的溫度下使用
可提供分體式套筒（ZCA / ZCB-ZCA型號范圍也可提供ZCB設計）和單件套筒（ZCH）
無需移動連接的機器即可更換彈性O(shè)形圈
鉆孔最大270毫米
扭矩高達T Kn = 195,000 Nm / T Kmax = 390,000 Nm
速度高達n max = 6,000 rpm
一般說明
所述RINGFEDER ? TNZ耦合是扭轉剛性的雙萬向節齒輪聯軸器。
聯軸器殼體的內齒是直的，而輪轂的齒是外齒，其半徑可變。結果，輪轂可以在殼體內空間地移動，從而在指定的公差內補償鄰接的軸端的角度，徑向和軸向軸未對準。
根據聯軸器的類型和尺寸，標準齒可允許每個齒平面的最大角度偏差為0.5度，軸向運動可達到數毫米。最高 可能的徑向軸位移取決于兩個齒平面之間的距離。其他齒形可用于進一步的特定應用。
常見型號
RFN8006 6x9
RFN8006 7x10
RFN8006 8x11
RFN8006 9x12
RFN8006 10x13
RFN8006 11x14
RFN8006 12x15
RFN8006 13x16
RFN8006 14x18
RFN8006 15x19
RFN8006 16x20
RFN8006 17x21
RFN8006 18x22
RFN8006 19x24
RFN8006 20x25
RFN8006 22x26
RFN8006 24x28
RFN8006 25x30
RFN8006 28x32
RFN8006 30x35
RFN8006 32x36
RFN8006 35x40
RFN8006 36x42
RFN8006 38x44
RFN8006 40x45
RFN8006 42x48
RFN8006 45x52
RFN8006 48x55
RFN8006 50x57
RFN8006 55x62
RFN8006 56x64
RFN8006 60x68
RFN8006 63x71
RFN8006 65x73
RFN8006 70x79
RFN8006 71x80
RFN8006 75x84
RFN8006 80x91
RFN8006 85x96
RFN8006 90x101
RFN8006 95x106
RFN8006 100x114
RFN8006 110x124
RFN8006 120x134
RFN8006 130x148
RFN8006 140x158
RFN8006 150x168
RFN8006 160x178
RFN8006 170x191
RFN8006 180x201
RFN8006 190x211
RFN8006 200x224
公司簡介
德國Ringfeder為各行各業提供高質量的傳輸解決方案。36年多來，他們一直都是無鍵軸/輪轂技術領域的行業領導。此外，他們也提供Ringfeder減震裝置、Ringfeder聯軸節、Ringfeder轉矩限制器以及其他特制和定制產品。
德國Ringfeder這些部件適用于多個行業的機械領域，例如金屬加工、石油與天然氣和機床。
RINGFEDER POWER TRANSMISSION是驅動和阻尼技術利基市場的國際領導者。由于我們強大的品牌RINGFEDER ?我們提供世界各地的用戶出色的軸轂連接，阻尼解決方案和連接系統，用于在各種各樣的行業最高的性能和耐用性的要求。
我們不僅基于近100年的經驗和專業知識為客戶提供專家建議，而且還與他們一起開發創新的，量身定制的解決方案-我們渴望成為績效合作伙伴。
發展歷史
2019年
發布新的RINGFEDER POWER TRANSMISSION網站
2015年
從10月1日起生效，RINGFEDER POWER TRANSMISSION收購了巴西Henfel，Jaboticabal，SP公司，從而進入了南美市場。有了它，產品組合將被戰略性地開發
2014年
RINGFEDER POWER TRANSMISSION收購TSCHAN GmbH。兩家公司的產品組合相互補充
2012年
合并Gro?wallstadt和Gro?-Umstadt的Krefeld業務
2008年
RINGFEDER輸電印度PVT的建立。LTD。，印度金奈
2001
為沖擊吸收部件“變形加專利申請”
1996年
從克雷費爾德·烏爾丁根（Krefeld Uerdingen）的位置更改為克雷費爾德·斯塔爾多夫（Krefeld Stahldorf）
1963年
在過去的9年中，RINGFEDER夾具組已成為全球復雜工業應用中的標準組件
1948年
RINGFEDER的工程師Oskar-Erich Peter發明了夾緊元件
1922年
德國專利局授予一種由彈簧環組成的彈簧的專利，該彈簧由烏爾丁根Waggonfabrik AG的工程師Ernst Kreissig發明。
在同一年，成立了RINGFEDER GMBH，以獲取和利用Waggonfabrik AG的發明人的權利，因?yàn)楫?dāng)時的德國國家鐵路公司僅按配額授予合同，貨車上的任何營業額都不應損失。
部分產品分類及參數
RINGFEDER 漲緊套
RINGFEDER 聯軸器
RINGFEDER 鎖緊圈
RINGFEDER 傳動皮帶輪
RINGFEDER 剛性聯軸器
RINGFEDER 傳動設備
RINGFEDER 軸承等
