德國PI L-509 精密線性平臺應用領域


德國PI L-509 精密線性平臺應用領域

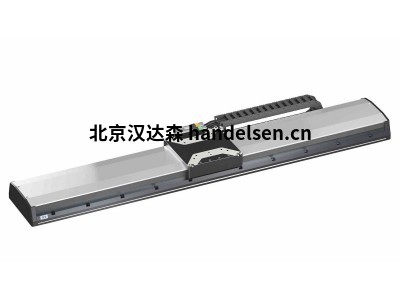

L-509 精密線性平臺

緊湊型設計，可負載達10公斤



行程為26至102毫米（1''至4"）

可選擇直接測量線性編碼器

王立華
QQ：2850590596  點擊這里給我發消息
手機：18518172069
電話：010-64717020-125
傳真：010-84786709-666
郵件：sales20@handelsen.cn		 王立華郵箱：sales20@handelsen.cn電話：010-64717020-125 王立華微信二維碼

步進電機

重復精度達0.1微米

ActiveDrive直流、直流、無刷直流和直流齒輪電機



方向感應參考點開關

產品概述

帶防蠕動系統的交叉滾柱導軌帶來高運動精度和負載能力。精密滾珠絲杠，螺距為1毫米 緊湊型設計。應力消除鋁基座可實現高穩定性。非接觸式限位開關 帶方向感應的非接觸式光學參考點開關位于行程的中點。

位置測量

·         電機軸上的集成式旋轉編碼器（xxAD10、xxDG10、xxxx32）。

·         增量線性編碼器（xxAD00、xASD00、xxxx11）。

最小位移和緩慢運動

結合SMC Hydra控制器，帶步進電機和集成線性編碼器（L-509.xASD00）的版本可在傳感器分辨率范圍內實現可重復的最小位移。同樣的配置可實現幾傳感器增量每秒的恒定低速。

驅動器類型

·         .xxAD變型：用于高速度的ActiveDrive直流電機：通過脈寬調制（PWM）信號進行控制，工作電壓通過集成在電機殼中的放大器獲取。

·         .xxDG變型：帶減速齒輪的直流伺服電機在電機功率低時可實現高轉矩和高分辨率

·         .xxSD變型：2相步進電機可實現低速和高分辨率

·         .xx3xxx變體：直流電機

·         .xx5xxx變體：無刷直流電機

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

應用領域

自動聚焦, 激光切割, 研究, 生物技術, 自動化, 真空, 光學對準

訂購信息



L-509.02·3111 精密線性平臺，85毫米寬度，26毫米行程，直流電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.02·3132 精密線性平臺，85毫米寬度，26毫米行程，直流電機，含3米成套電纜



L-509.02·5132 精密線性平臺，85毫米寬度，26毫米行程，無刷直流電機，含3米成套電纜



L-509.03·3111 精密線性平臺，85毫米寬度，52毫米行程，直流電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.03·3132 精密線性平臺，85毫米寬度，52毫米行程，直流電機，含3米成套電纜



L-509.03·5132 精密線性平臺，85毫米寬度，52毫米行程，無刷直流電機，含3米成套電纜



L-509.053111 精密線性平臺，85毫米寬度，102毫米行程，直流電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.05·3132 精密線性平臺，85毫米寬度，102毫米行程，直流電機，含3米成套電纜



L-509.05·5132 精密線性平臺，85毫米寬度，102毫米行程，無刷直流電機，含3米成套電纜



L-509.10AD10 精密線性平臺，85毫米寬度，26毫米行程，ActiveDrive直流電機，含3米成套電纜



L-509.10DG10 精密線性平臺，85毫米寬度，26毫米行程，直流齒輪電機，含3米成套電纜



L-509.10SD00 精密線性平臺，85毫米寬度，26毫米行程，步進電機，含3米成套電纜



L-509.14AD00 精密線性平臺，85毫米寬度，26毫米行程，ActiveDrive直流電機，帶A/B正交信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.1ASD00 精密線性平臺，85毫米寬度，26毫米行程，步進電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.20AD10 精密線性平臺，85毫米寬度，52毫米行程，ActiveDrive直流電機，旋轉編碼器，含3米成套電纜



L-509.20DG10 精密線性平臺，85毫米寬度，52毫米行程，直流齒輪電機，含3米成套電纜



L-509.20SD00 精密線性平臺，85毫米寬度，52毫米行程，步進電機，含3米成套電纜



L-509.24AD00 精密線性平臺，85毫米寬度，52毫米行程，ActiveDrive直流電機，帶A/B正交信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.2ASD00 精密線性平臺，85毫米寬度，52毫米行程，步進電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.40AD10 精密線性平臺，85毫米寬度，102毫米行程，ActiveDrive直流電機，含3米成套電纜



L-509.40DG10 精密線性平臺，85毫米寬度，102毫米行程，直流齒輪電機，含3米成套電纜



L-509.40SD00 精密線性平臺，85毫米寬度，102毫米行程，步進電機，含3米成套電纜



L-509.44AD00 精密線性平臺，85毫米寬度，102毫米行程，ActiveDrive直流電機，帶A/B正交信號傳輸?shù)木€性編碼器，含3米成套電 纜





L-509.4ASD00 精密線性平臺，85毫米寬度，102毫米行程，步進電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜


德國PI L-509 精密線性平臺應用領域

德國Physik Instrumente (PI) GmbH & Co.KG成立于1970年，一直致力于微米與納米定位技術的研發與制造。PI代表著技術性能，定位精度可達納米。PI可獲得的組件獨立于市場上，并提供超越現有技術水平的單獨解決方案。高度的靈活性為PI的客戶提供了顯著的競爭優勢。
Physik Instrumente提供了超越全球競爭的技術范圍和垂直生產范圍。然而，PI重要的關注是通過定位解決方案不斷地激勵客戶。今天，無論是在計量、顯微，生命科技，還是激光技術，精密加工技術；無論是半導體科技，數據存儲技術，還是光電子/光纖，天文等領域，PI的產品和技術正得到越來越廣泛的應用，也贏得了越來越廣泛的贊譽。
Physik Instrumente (PI)主要產品：
線性平臺和執行器
電動旋轉平臺和測角器
XY平臺
六足/平行運動
XYZ掃描儀
Z-/傾斜平臺，提示/傾斜鏡和有源光學
陶瓷部件
壓電陶瓷組件
壓電陶瓷執行器
控制器和驅動器
空氣軸承導向系統
主要型號：
E-709、E-609、E-753、E-610、E-621、E-625、E-500、E-725、N-216、N-111、N-310、U-264、N-422、P-601、P-602、P-603、P-604、C-867、E-871、E-861、E-755、C-663、C-885、C-843、C-884、C-863、LPS-45、LPS-23、LPS-24、M-664、M-664KCEP、P-887.91、P-882.11、P-882.31、P-882.51、P-883.11、P-883.31 、P-883.51、P-885.11、P-885.31、P-885.51、P-885.91
