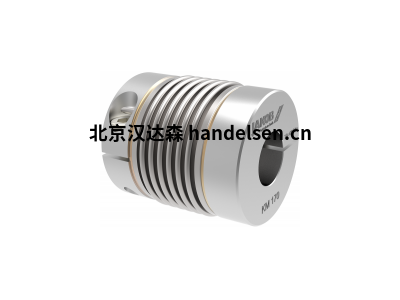

JAKOB金屬波紋管聯軸器

JAKOB金屬波紋管聯軸器

Øa=71，c=27，     f-TA=M8-40NM，g=15，D1=65G6，D2=75H6。

技術指標：

額定扭矩：140牛米

最大扭矩：280牛米

扭轉剛度：32牛/角分。

質量慣性矩：0.74 10kgm²。

最大的軸向位移：±0.3毫米。

最大側向軸偏移量：0.1毫米。

軸向彈簧剛度：210 N/mm。

橫向彈簧剛度：7000 N/mm。

操作溫度范圍：-40°至+350°C。

允許的運行速度：最高11,000轉/分鐘。

D1/2最小/最大=Ø18/Ø42mm。

重量：約1.1公斤

材料設計。

波紋管：不銹鋼1.4571

花鼓：Steel-St 52

夾緊螺釘：ISO 4762-FKL 12.9。

 JAKOB Antriebstechnik的金屬波紋管聯軸器系列的特點。詳情咨詢武工177*1858*8643

金屬波紋管聯軸器的特點。

-扭矩高達50.000牛米

-高抗扭剛度

-溫度高達350°C

-高速

-可提供不銹鋼版本

1、JAKOB金屬波紋管聯軸器系列KM。

特點：

易于夾持的輪轂，可進行簡單的橫向裝配。

6個波紋管--高性價比的標準波紋管系列

-扭矩范圍：20-1.300牛米。

-軸的直徑：8-85毫米

JAKOB金屬波紋管聯軸器系列KM產品型號及特點。

JAKOB金屬波紋管聯軸器KM20：Øa=56，c=19，f=M6，g=30，h=8，L=70，D1=30G6，D2=35H6。

JAKOB金屬波紋管聯軸器KM60：Øa=66，c=22，f=M8，g=33，h=9，L=77，D1=28G6，D2=42H6。

JAKOB金屬波紋管聯軸器KM80：Øa=82，c=28,5，f=M10，g=38，h=11,5，L=90，D1=30G6，D2=42H6。

2、JAKOB金屬波紋管聯軸器KP系列

特點：

-簡單的夾持式輪轂，便于兩邊的裝配。詳情咨詢武工177*1858*8643

4個波紋管--全長和短--高抗扭剛度。

-扭矩范圍：25-900牛米

-軸的直徑：10-75毫米

JAKOB金屬波紋管離合器 KP系列的產品型號和特點。

JAKOB金屬波紋管離合器KP25：Øa=50，c=17，f=M5，g=24，h=6，L=58，D1=30G6，D2=35H6。

JAKOB金屬波紋管離合器KP35：Øa=56，c=19，f=M6，g=21，h=8，L=61，D1=28G6，D2=42H6。

JAKOB金屬波紋管聯軸器KP60：Øa=66，c=22，f=M8，g=23，h=9，L=67，D1=32G6，D2=42H6。

3、JAKOB金屬波紋管聯軸器系列KR。

特點：

-簡單的夾持式輪轂，便于兩邊的裝配。

直型波紋管--全長較長。

低彈性 -高抗扭剛度 -高抗扭剛度

-扭矩范圍：25-1,500牛米。

-軸的直徑：8-85毫米

JAKOB金屬波紋管聯軸器系列KR產品型號及特點。

JAKOB金屬波紋管聯軸器KR50：Øa=56，c=19，     f=M6，g=33，h=8，      L=73，D1=35G6，D2=35H6。

JAKOB金屬波紋管聯軸器KR65：Øa=66，c=22，     f=M8，g=41，h=9，L=      85，D1=30G6，D2=35H6。

JAKOB金屬波紋管聯軸器KR100：Øa=82,c=28,5,f=M10,g=50,h=11,5,L=102,D1=32G6,D2=42H6。

4、JAKOB金屬波紋管聯軸器系列KG。

特點：

-易于夾持

輪子，易于安裝在兩側 - 鋼制輪轂/焊接設計，最高溫度350℃。

-2或4個波紋管--全長短--高抗扭剛度。

-扭矩范圍：40-3.000牛米。

-軸的直徑：12-100毫米

JAKOB金屬波紋管聯軸器系列KG 產品型號及特點

JAKOB金屬波紋管離合器KG40-2W：Øa=56，c=18，     f-TA=M6-16NM，g=13，D1=16G6，D2=24H6。

JAKOB金屬波紋管聯軸器KG80-2W：Øa=66，c=22，5，f-TA=M8-40NM，g=16，D1=32G6，D2=35H6。

JAKOB金屬波紋管離合器KG140-2W：Øa=71，c=27，     f-TA=M8-40NM，g=15，D1=65G6，D2=75H6。
