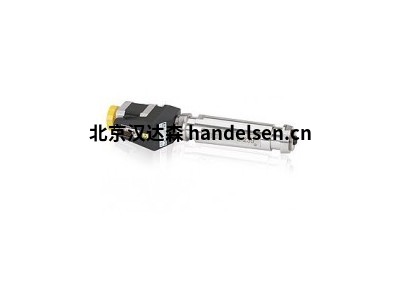

Physik Instrumente高負載線性執行器

Physik Instrumente高負載線性執行器
               高推力/拉力至300 N

　　行駛范圍 52 毫米(2 英寸)

　　最小增量運動 0.1 μm

　　速度至 50 mm/s

　　預裝低摩擦球螺釘

　　產品概述

　　高分辨率高負載線性執行器。用于高扭矩的步進電機。高度動態、閉環直流和 BLDC 電機，用于高速度。工業環境的堅固設計。

　　應用程序字段

　　研究。自動化。光學對齊。

　　高品質組件

　　用于高速度的接地球螺釘。

　　軸輸出時的穩定軸承可降低推桿上的側向力。

　　用于均勻運動的非旋轉尖端可防止接觸點出現擺動、扭矩和磨損。

　　非觸覺限位開關保護機械裝置。方向感應參考開關支持自動化應用。

　　可應要求且額外收費：將推/拉力增加至 1000 N。

　　規格

　　運動

　　L-239.50AD

　　L-239.033232

　　L-239.035232詳情咨詢177*1858*8643

　　L-239.50SD

　　單位

　　寬容

　　活動軸

　?、?/p>

　　Ⅹ

　　行駛范圍

　　52

　　52

　　毫米

　　速度

　　50

　　25

　　毫米///

　　麥克斯。

　　定位

　　L-239.50AD詳情咨詢177*1858*8643

　　L-239.033232

　　L-239.035232

　　L-239.50SD

　　單位

　　寬容

　　集成傳感器

　　旋轉編碼器

　　–

　　傳感器分辨率

　　20000

　　–

　　計數/修訂。

　　設計分辨率

　　0.05

　　5 (完整步驟)

　　微米

　　打字。

　　最小增量運動

　　0.2

　　0.1詳情咨詢177*1858*8643

　　微米

　　打字。

　　單向可重復性

　　0.2

　　0.1

　　微米

　　打字。

　　雙向可重復性

　　±1

　　±1

　　微米

　　打字。

　　參考和限位開關

　　L-239.50AD：霍爾效應、無/C 觸點、5V、TTL

　　L-239.03x232：霍爾效果、無卡觸點、5V、NPN

　　霍爾效果，不合一觸點，5V，NPN

　　機械性能

　　L-239.50AD

　　L-239.033232

　　L-239.035232

　　L-239.50SD

　　單位

　　寬容詳情咨詢177*1858*8643

　　指南類型

　　再循環滾珠軸承導軌

　　再循環滾珠軸承導軌

　　驅動螺釘類型

　　球螺釘

　　球螺釘

　　驅動螺釘間距

　　1

　　1

　　毫米

　　推/拉力

　　300

　　300

　　N

　　麥克斯。

　　保持力，斷電

　　40

　　80

　　允許的橫向力

　　10

　　10

　　N

　　麥克斯。

　　驅動器屬性詳情咨詢177*1858*8643

　　L-239.50AD

　　L-239.50SD

　　L-239.033232

　　L-239.035232

　　單位

　　寬容

　　電機類型

　　主動驅動器直流電機 (PWM)

　　兩相步進電機(1)

　　直流電動機

　　BLDC 電機

　　工作電壓，標稱

　　24

　　24

　　24

　　24

　　五

　　不， 不。

　　工作電壓，最大

　　24詳情咨詢177*1858*8643

　　48

　　48

　　48

　　麥克斯。

　　步驟分辨率

　　–

　　200

　　–

　　–

　　完整步驟/修訂。

　　雜項

　　L-239.50AD

　　L-239.50SD

　　L-239.033232

　　L-239.035232

　　單位

　　寬容

　　工作溫度范圍

　　5 到 40

　　5 到 40

　　5 到 40

　　5 到 40

　　℃詳情咨詢177*1858*8643

　　材料

　　鋁，不銹鋼

　　鋁，不銹鋼

　　鋁，不銹鋼

　　鋁，不銹鋼

　　質量

　　1.72

　　1.65

　　1.75

　　1.75

　　公斤

　　±5 %

　　移動質量

　　0.155

　　0.155

　　0.155

　　0.155

　　公斤

　　±5 %

　　連接詳情咨詢177*1858*8643

　　D 級 15 (米)

　　HD D 子 26 (米)

　　HD D 子 26 (米)

　　HD D 子 26 (米)

　　推薦的控制器/驅動程序

　　C-863 (單軸)

　　C-884 (最多 6 個軸)

　　C-885 帶 C-863.20C885(至 40 軸)

　　C-663.12 (單軸)

　　SMC 海德拉(雙軸)

　　C-885 帶 C-663.12C885(最多 20 個軸)

　　ACS 模塊化控制器

　　C-863 (單軸)

　　C-884 (最多 6 個軸)

　　C-885 帶 C-863.20C885(至 40 軸)

　　ACS 模塊化控制器

　　C-891 (單軸)

　　C-885 帶 C-891.11C885(最多 20 個軸)

　　ACS 模塊化控制器
