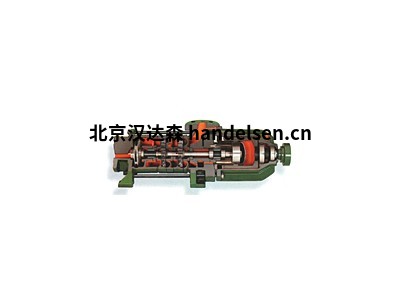

DICKOW側通道泵類型 SCM

　　一

　　般 DICKOW 泵，SCM 型，是一種或多級自吸式水平側通道泵，具有磁體耦合。具有高差速頭的側通道泵具有比普通離心泵更經濟、更經濟、更經濟的優勢，適用于低容量和高頭。由于這些事實，側通道泵是適當?shù)?，以解決許多泵的問題，在化學和石化過程中。SCM 泵是一個重型單元，用于處理清潔泵，無需固體。無密封磁驅動泵旨在提高工廠和人員的安全，尤其是在處理有毒、爆炸性或其他與大氣接觸時發生反應的危險液體時。對于所有這些服務，靜態護罩可更換雙作用機械密封件，以及外部?jī)?chǔ)液罐或阻隔流體循環系統。由于 90% 的泵故障和基于泄漏機械密封件所需的維修基礎，無密封設計將顯著節省維護和備件成本。相當?shù)囊粋€(gè)是所有權總成本的節省。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　最大允許工作壓力40 巴(580 psi)

　　最高溫度240°C

　　最大可發射功率1450 rpm 時為 33 kW(1750 rpm 時為 53 HP)

　　外滾珠軸承

　　驅動軸以寬大尺寸的抗炸軸承進行，潤滑脂終身填充，并經徑向密封環保護環境。這些軸承很少需要計劃外更換。L-10平均壽命超過3年。對于具有 50 mm 和 65 mm(2" 和 3")排放法蘭的泵，油浴軸承殼體選件。

　　內部滑動軸承 內部軸承為套管類型，位于泵送的液體中。

　　軸套和推力軸承的標準材料為純碳化硅，具有極強的耐腐蝕和耐磨性。固定軸承的標準材料為碳，但碳化硅也可應要求提供。

　　側通道葉輪 星

　　形側通道葉輪在泵軸上的浮動位置在吸盤和壓力盤之間旋轉。不存在液壓推力負載。軸和葉輪之間的扭矩傳輸按鍵。

　　吸葉輪實現低NPSH條件，一個離心葉輪與擴大的眼睛區域位于吸側。

　　護罩

　　保護 外部旋轉磁鐵和固定護罩之間的寬大間隙可防止在滾珠軸承發生故障時摩擦護罩表面的磁體。在這種情況下，由于這些部件之間的間隙緊閉，蓋板將接觸軸承殼體。

　　干式運行保護由于側通道葉輪和臺面盤之間的間隙很緊，此類泵將不能容忍干式運行。

　　為保護，建議在吸油管中進行液位控制。在吸入液位低于泵中心線時，可以在擴散器中安裝光電液位檢測器，以控制泵中所需的液位。

　　結構

　　SCM 泵是單級或多級水平側通道泵，采用重型設計，具有端吸和垂直排放法蘭。泵軸通過永久磁耦合驅動。靜態密封外殼形成一個封閉的系統，具有密封的液體端。

　　吸盤和壓力盤吸氣盤通過封閉的 0 環、金屬對金屬的配合密封到大氣中，以防止井噴。

　　在軸區域，浮石墨浸漬PTFE插入物位于防止軸偏轉和卡住。差速頭在壓力盤的側通道中生成。

　　泵軸 大直徑軸在滑動軸承中攜帶，沒有偏轉，只有最小的扭轉負載。

　　因此，確保葉輪的無磨損運行。由于這些泵可以處理相對大量的氣體，只要泵中仍有足夠的液體，它們就本質上是自吸的。

　　因此，擴散器也設計為保留階段。這意味著泵在關閉后仍將充滿液體，并且可以在自吸服務中毫無問題地重新啟動。NPSH條件

　　下一頁顯示的 NPSH 條件基于 20°C 的水。

　　處理沸騰液體或碳?xì)浠衔飼r(shí)，吸氣側的液體水平可降低到公布的NPSH值的50%。

　　防火區域特征 與"罐裝電機"設計不同，磁驅動泵在護罩中的流體附近沒有電繞組，磁通量功率傳輸不產生火花。

　　標準認證電機完全外部從泵殼使用，因此易燃液體接觸電氣繞組的可能性可以忽略不計。

　　磁耦合多極磁耦合的單元件由"鈷-薩馬里姆稀土"制造，這是一種具有無限壽命的永磁材料。

　　內部磁鐵完全封裝;與液體沒有接觸。能量通過外部磁鐵組將動力通過密封殼傳輸?shù)絻?nèi)部磁鐵的存儲端。內磁環和外磁環通過磁力鎖定在一起，并用作同步耦合。內部磁環將所需的扭矩直接傳輸?shù)饺~輪。磁耦合和滑動過載不會影響消磁。磁性驅動器專為電機設計，直接在線起動。如果需要隨后增加電機功率，可以通過一系列額外的磁鐵相應地增加磁耦合的標稱功率。SCM 耦合的最大可發射功率為 45 kW，轉速為 1450 rpm(1750 rpm 時為 60 HP)。

　　內部循環 當泵運行時，會產生渦流，使磁體區域的凝結殼體和產品升溫。

　　這種熱量通過內部循環消散。循環流量從放電通過磁鐵區域和泵軸引導到最后階段的吸盤。密封殼的加壓可防止磁鐵端的液體閃爍。溫度控制 磁驅動泵的主要熱源位于密封殼區，由處理液體正常運行時冷卻。

　　幾乎所有故障都可以通過監控密封殼區域的液體溫度來檢測。因此，安裝溫度傳感器可提供最佳的廉價連續過程保護形式。所有泵均提供 RTD 元件所需的連接。

　　材料

　　根據要求，為 SCM 泵提供以下材料。應要求提供特殊設計。

　　吸附和壓力套管：1.S.S. 1.4408 (G-X5CrNiMo 18.10) 吸附和壓力盤：Ductile鐵 GG40.3，S.S. 1.4457 (G-X5CrNiMo 18.10) 葉輪：S.S. 1.4408 (G-X25 CrNiMo 25.9) 青銅 G-SnBz 泵軸： 鉻鋼 1.4021 (X20Cr13) S.S.1.4571 (X10CrniMoTi 18.10) 軸承支架密封殼： Hastelloy C4
