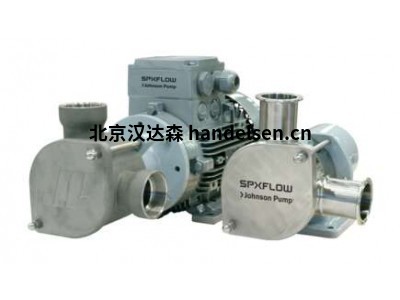

johnson FIP - 柔性葉輪泵

　johnson  FIP - 柔性葉輪泵

　　泵/ 正排量泵

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　適用于標準衛生應用的工業柔性葉輪泵

　　適用于標準衛生應用的工業柔性葉輪泵

　　用于衛生應用的拋光不銹鋼

　　適用于標準、非衛生應用的工業不銹鋼

　　非腐蝕性關稅青銅

　　典型應用
漢達森 祁佳強 手機/微信177*4453*6447

　　食品 - 液體面團，冰混合，蛋黃，蛋清，全蛋，燉果，番茄醬，鹽水，番茄濃縮物，釉，水果酸奶，敷料，食用油，動物飼料，乳清，罐頭食品，芥末，果醬，醋，果凍，冰淇淋

　　化妝品/化妝品 - 皮膚奶，洗發水，肥皂乳液，乳液，凝膠，面霜

　　制藥 - 甘油，油，糖漿，甜味劑，口味

　　廢水 - 浮物(聚合物或多電解體)、取樣、帶空氣的污泥

　　一般工業 - 油墨、染料、膠水、取樣、罐體和總和排空、發泡溶液、泥漿、冷卻劑

　　飲料 - 酒精、葡萄酒、糖漿、軟飲料、釀酒廠產品和提取物、蘋果酒、果汁、香料、酵母

　　OEM(原始設備制造商)

　　CE 認證

　　規格

　　技術數據

　　泵體：不銹鋼，青銅

　　葉輪：FDA批準的EPDM，氯丁橡膠，硝基

　　最大容量：30 m3/h (495 l/min)

　　最大壓力：4 酒吧

　　最高溫度：55°C(較高清潔)

　　自啟動至：5 米

　　SPX流一直忙于改進

　　柔性葉輪泵。壓力增大

　　容量，重新設計的泵體和

　　軸封，新葉輪材料制造

　　FIP泵可以在

　　應用范圍極廣。

　　FIP系列

　　容易保持積極的態度

　　容積泵性能優良

　　自吸能力

　　•極其溫和的產品處理

　　•排空空氣和氣體

　　•完全可逆

　　•易于清潔和維護

　　•緊湊設計

　　•緊密耦合或底座安裝

　　•可泵送含有非研磨性固體的液體

　　AODD泵是一種氣動往復式容積泵，有兩個泵

　　錢伯斯。兩個隔膜位于腔室的中央，用于分離壓縮空氣

　　(“干側”)從被泵送的液體(“濕側”)。一根軸將兩個膜片連接到

　　彼此。

　　閥門(氣動馬達)將空氣從一個腔室交替地分配到另一個腔室，因此

　　隔膜產生往復運動。在每一個沖程中，液體被置換一次

　　另一個隔膜將新的液體吸入膨脹室。

　　止回閥，兩個在排出側，兩個在吸入側，控制和引導液體

　　流動。

　　壓縮空氣進入泵左側的氣室。橫膈膜是

　　把液體從腔室推到右邊。同時壓力降低

　　在腔室(B)中，新的液體進入。用過的空氣從右氣室排出。

　　注意通過泵中心的短流道以及止回閥的開啟方式

　　結束了。

　　在OptiFlo泵中，隔膜沒有固定在軸上。多虧了這個靈活的隔膜

　　懸掛(FDS發明)和彈簧在軸端，隔膜可以短時間移動

　　彼此獨立的距離。每次行程結束時，兩個橫膈膜都暴露在外

　　在很短的時間內壓縮空氣。當左隔膜到達末端時

　　位置，右邊的已經開始向左邊移動，彈簧被壓縮。

　　此后，左隔膜開始向左移動，彈簧膨脹。

　　這兩個橫膈膜相互重疊，因此沒有完全的死胡同

　　同樣的時刻-脈動減少。

　　這種工作原理要求壓縮空氣的換向時間極短。

　　傳統的滑動式空氣閥已不能使用，一種新型的低摩擦空氣馬達(FPV)應運而生

　　-研制了一種擺動式無摩擦旋轉閥。新的氣動馬達什么都不是

　　不到專利的感覺-非常簡單，很少部分和完全不敏感

　　壓縮空氣的質量。

　　循環結束，兩個隔膜現在移回左邊。

　　型號規格

　　示例：0015 PX T的

　　1 2 3 4

　　1姓

　　OptiFlo公司

　　2泵尺寸

　　15, 30, 60, 120

　　三。泵殼材料

　　AL=鋁

　　AX=鋁Atex(EX)

　　PP=聚丙烯

　　PX=聚丙烯導電Atex(EX)

　　SS=不銹鋼316L

　　4隔膜材料

　　T=聚四氟乙烯(帶丁腈載體的聚四氟乙烯)

　　總部位于北卡羅來納州夏洛特，SPX

　　是紐約證券交易所的多行業流動

　　生產經營公司

　　在全球35多個市場。SPX公司

　　FLOW的創新、世界級產品和

　　高度工程化的解決方案有助于

　　滿足不斷發展的需要

　　世界和不斷增長的全球人口。你會的

　　從以下各項中找到我們的創新解決方案

　　乳品廠和發電廠的石油和天然氣

　　管道和電網。SPX流量為

　　到處都是。

　　SPX流一直忙于改進

　　柔性葉輪泵。壓力增大

　　容量，重新設計的泵體和

　　軸封，新葉輪材料制造

　　FIP泵可以在

　　應用范圍極廣。

　　FIP系列

　　容易保持積極的態度

　　容積泵性能優良

　　自吸能力

　　•極其溫和的產品處理

　　•排空空氣和氣體

　　•完全可逆

　　•易于清潔和維護

　　•緊湊設計

　　•緊密耦合或底座安裝

　　•可泵送含有非研磨性固體的液體

　　優異的自吸能力

　　FIP泵產生負壓，不需要充注

　　如果液體或系統中有氣體或空氣。干式泵有一個吸入揚程

　　幾秒鐘內達到5米。

　　無脈動可逆流動

　　FIP泵提供無脈動的均勻流量。通過調節

　　FIP的速度，可以很容易的控制流量。泵是完全可逆的。

　　緊湊型設計

　　與容量相比，F(xiàn)IP具有最小的外部尺寸，從而簡化了空間和安裝要求。

　　FIP產品線可與IEC框架電機或電機緊密連接

　　用于常規直列泵和驅動裝置的底座安裝。

　　保養方便，清洗速度快

　　獨特的3件式設計將維護和清潔時間減至最少。泵蓋易于拆卸，可完全接觸葉輪。

　　停機時間進一步縮短，無需斷開泵的連接

　　管道系統。

　　葉輪有丁腈橡膠、三元乙丙橡膠、氯丁橡膠，并經FDA批準

　　食品級三元乙丙橡膠和氯丁橡膠彈性體。

　　型號

　　32-110

　　32-150

　　40-110

　　40-170

　　50-125

　　50-125B

　　50-205

　　65-135

　　65-135B

　　65-155

　　65-230

　　80-140

　　80-170

　　80-210

　　100-225

　　100-225B

　　100-250

　　150-290

　　150-290B

　　OF15

　　OF30

　　OF60

　　OF120
