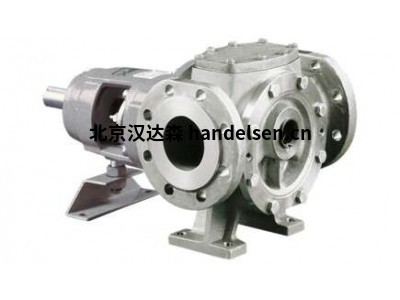

johnson TopGear H - 內部齒輪泵

　　產品類型：

　　泵/ 正排量泵

　　TG H 系列適合高要求的應用

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　TopGear H系列有九種不同尺寸可供選擇。模塊化設計提供了多種可能性。軸密封選項包括單次和雙機械密封件以及包裝密封圈和墨盒密封件。底座安裝。加熱和冷卻套板可用于泵蓋和軸密封周?chē)?。提供單雙安全安全閥。連接從 32 mm 到 150 mm。

　　ATEX 認證

　　CE 認證

　　技術數據

　　套管：鑄鋼、耐延鐵、不銹鋼

　　托 輥：鑄鐵， 不銹鋼， 鋼

　　轉子：鑄鐵，結節鐵，不銹鋼

　　最大容量：130 米3/h

　　最大差壓：16 巴

　　最高溫度：300°C

　　最大粘度：80 000 mPas

　　齒輪泵用于所有類型的泵

　　交通運輸制造業

　　無論是稀液體還是濃液體，都來自柴油

　　巧克力的燃料。約翰遜泵品牌

　　重型泵的設計

　　可靠性和長壽命。

　　TopGear結合了強大的設計

　　小間隙或大間隙，獨特的齒輪

　　齒廓和選項，如電氣

　　加熱和內置安全泄壓閥。

　　廣泛的TopGear系列分為

　　三個范圍;一般的TG G范圍

　　目的：對TG-H范圍要求高

　　應用和TG L系列

　　輸送低粘度時效率高

　　流體。適用于要求無泄漏的應用

　　操作a磁驅動，TG MAG

　　可用。

　　自行車店

　　當可靠性是第一位的時候

　　TG G和TG H范圍

　　改進的啟動，低汽蝕余量

　　•中心線以上的端口

　　•超大端口，提高效率

　　我證明了D E S IG N的低和高

　　粘性介質

　　•優化的齒輪齒廓

　　•順暢流動

　　高效率

　　•軸向轉子鎖定

　　•可調間隙

　　•平衡水力設計

　　泄漏

　　熱膨脹

　　•銷蓋

　　•安全密封

　　多種材質選項

　　•軸封材料

　　•軸承材料

　　•液壓

　　部分

　　延長E D

　　使用壽命

　　•雙滾珠軸承

　　設計

　　•可調軸向間隙

　　•允許V帶傳動

　　•接受更高的軸向

　　軍隊

　　最少的維護

　　•墨盒設計

　　•設計簡單

　　最大化壽命

　　•緊湊型轉子

　　•堅固的豎井

　　•最大化軸承設計

　　•選擇硬質合金軸承的可能性

　　•由于密封泄壓通道，密封件上

　　減少停機時間

　　•前后拉出

　　法蘭連接選項

　　•英語

　　•ANSI標準

　　TG L范圍

　　大型垂直端口

　　•提高啟動能力

　　•減少氣蝕風險

　　高容積效率

　　•較小的徑向和軸向間隙-減少滑動

　　•優化轉子/齒輪形狀

　　減少停機時間

　　•泵和電機通過法蘭連接至底座-泵和電機之間正確對齊

　　傳動軸

　　•結構緊湊，易于組裝

　　延長密封壽命

　　•從密封區域返回吸入側的泄壓通道

　　使用壽命長

　　•大軸承直徑

　　•轉子由實心棒料加工而成。

　　•硬化內部零件

　　型號

　　32-110

　　32-150

　　40-110

　　40-170

　　50-125

　　50-125B

　　50-205

　　65-135

　　65-135B

　　65-155

　　65-230

　　80-140

　　80-170

　　80-210

　　100-225

　　100-225B

　　100-250

　　150-290

　　150-290B

　　OF15

　　OF30

　　OF60

　　OF120
