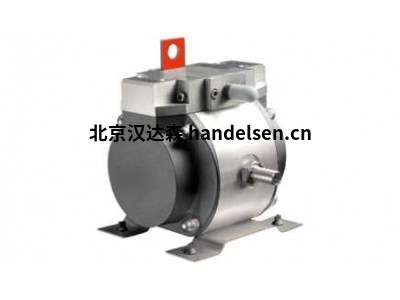

johnson OptiFlo - 自吸 AODD 泵

　　泵/ 正排量泵

　　自吸多用途中央流量 AODD 泵

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　通過 OptiFlo 設計，我們成功地減少了傳統 AODD 泵的缺點，例如重脈動、空氣閥停滯、備件成本、噪音操作、停機時間。

　　得益于巧妙的無摩擦旋轉閥 (FPV) 和靈活的隔膜懸架 (FDS) 技術，我們現在可以提供更少的降低時間、降低運營成本和提高效率。

　　好處

　　減少停機時間

　　零件最少，在幾分鐘內維修。在線設計。增加隔膜壽命。長壽命止回閥。防愚空氣馬達

　　使用壽命長，備件成本降低

　　延長隔膜壽命(3-5 次)。低成本、長壽命的止回閥。無摩擦旋轉閥。

　　減少脈動 (-70%)和更低的空氣消耗 (-35%)比較傳統的 AODD 泵

　　獲得專利的柔性隔膜懸架 (FDS)。重疊隔膜運動 - 隔膜不固定彼此。獲得專利的空氣馬達系統 - 旋轉閥技術 (FPV)

　　系統設計靈活性

　　自關閉活門閥泵在任何位置工作

　　非停滯空氣馬達

　　與任何類型的空氣，干燥或潮濕，骯臟或油性操作。自我清潔。不穩定、無摩擦的旋轉設計可防止電機陷入僵局

　　降低聲級

　　僅適用于歐洲

　　規格

　　技術數據

　　材料：聚丙烯 (PP)， 鋁， 不銹鋼 (尺寸 120)

　　最大容量：8 m3/h

　　最大壓力：7 酒吧

　　最高溫度：85°C

　　最大粘度：6 000 mPas

　　AODD泵是一種氣動往復式容積泵，有兩個泵

　　錢伯斯。兩個隔膜位于腔室的中央，用于分離壓縮空氣

　　(“干側”)從被泵送的液體(“濕側”)。一根軸將兩個膜片連接到

　　彼此。

　　閥門(氣動馬達)將空氣從一個腔室交替地分配到另一個腔室，因此

　　隔膜產生往復運動。在每一個沖程中，液體被置換一次

　　另一個隔膜將新的液體吸入膨脹室。

　　止回閥，兩個在排出側，兩個在吸入側，控制和引導液體

　　流動。

　　壓縮空氣進入泵左側的氣室。橫膈膜是

　　把液體從腔室推到右邊。同時壓力降低

　　在腔室(B)中，新的液體進入。用過的空氣從右氣室排出。

　　注意通過泵中心的短流道以及止回閥的開啟方式

　　結束了。

　　在OptiFlo泵中，隔膜沒有固定在軸上。多虧了這個靈活的隔膜

　　懸掛(FDS發明)和彈簧在軸端，隔膜可以短時間移動

　　彼此獨立的距離。每次行程結束時，兩個橫膈膜都暴露在外

　　在很短的時間內壓縮空氣。當左隔膜到達末端時

　　位置，右邊的已經開始向左邊移動，彈簧被壓縮。

　　此后，左隔膜開始向左移動，彈簧膨脹。

　　這兩個橫膈膜相互重疊，因此沒有完全的死胡同

　　同樣的時刻-脈動減少。

　　這種工作原理要求壓縮空氣的換向時間極短。

　　傳統的滑動式空氣閥已不能使用，一種新型的低摩擦空氣馬達(FPV)應運而生

　　-研制了一種擺動式無摩擦旋轉閥。新的氣動馬達什么都不是

　　不到專利的感覺-非常簡單，很少部分和完全不敏感

　　壓縮空氣的質量。

　　循環結束，兩個隔膜現在移回左邊。

　　型號規格

　　示例：0015 PX T的

　　1 2 3 4

　　1姓

　　OptiFlo公司

　　2泵尺寸

　　15, 30, 60, 120

　　三。泵殼材料

　　AL=鋁

　　AX=鋁Atex(EX)

　　PP=聚丙烯

　　PX=聚丙烯導電Atex(EX)

　　SS=不銹鋼316L

　　4隔膜材料

　　T=聚四氟乙烯(帶丁腈載體的聚四氟乙烯)

　　型號

　　32-110

　　32-150

　　40-110

　　40-170

　　50-125

　　50-125B

　　50-205

　　65-135

　　65-135B

　　65-155

　　65-230

　　80-140

　　80-170

　　80-210

　　100-225

　　100-225B

　　100-250

　　150-290

　　150-290B

　　OF15

　　OF30

　　OF60

　　OF120
