標準液壓油缸，符合 DIN 和 ISO 安裝尺寸
表面平整，幾何精度，使用壽命長。雖然安裝尺寸和附件選項符合適用的標準，但這些系列通過其內部 Hünchen 值來說服。
| 祁佳強 QQ：2850590582 手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn |
 |
 |
閱讀更多關于亨琴高品質汽缸這些氣缸具有協調的密封元件，滿足最高技術要求，實現安全可靠的驅動控制。
液壓油缸的 DIN 和 ISO 標準液壓油缸有許多標準：尺寸標準旨在保證不同制造商的產品之間的可交換性。對于圓缸，適用以下標準：DIN 24336、DIN ISO 6020-1、DIN ISO 6022。標準液壓油缸的設備，如球形桿眼，屬于 DIN ISO 8132。
因此，尺寸標準定義了標準液壓油缸的安裝尺寸，而不是液壓油缸的質量或材料。
漢達森祁佳強 手機/微信177*4453*6447
標準液壓缸系列160
系列：符合標準的氣缸對于所有根據 ISO 6020-1 必須使用安裝尺寸的液壓油缸的人：我們的系列符合標準尺寸。與所有的好處是，你期待從Hünchen。

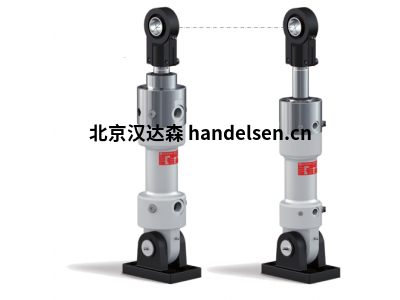

Hünchen 緊湊型液壓缸系列 550：
結構加上標準安裝尺寸根據 ISO 6022，具有安裝尺寸的氣缸，具有更大的 Hünchen 優勢。我們拉長活塞桿，使系列 300 的 Hünchen 油缸適應標準尺寸。
結果：
緊湊、輕質結構
橫向加速度情況下的低慣性矩
提供帶/不緩沖
最佳性價比
與標準附件兼容
效果類型：?jiǎn)螚U氣缸| 密封系統： 基本設計， 伺服， 伺服漂浮|速度：高達 0.5 米/s |行程： 1 - 6，000 mm®®
| 系列 160 DIN ISO 6020-1 |
系列 550 DIN ISO 6022 |
||||
| 孔 （毫米） |
桿 = （毫米） |
力 F1|F2 （kN） |
最大壓力（ 條） |
力 F1|F2 （kN） |
最大壓力（ 條） |
| 25 | 14 | 7.9 |5.4 | 160 | --- | --- |
| 32 | 18 | 12.9 |8.8 | 160 | --- | --- |
| 40 | 22 25 28 30 |
20.1 |14.0 --- 20，1 |10.3 --- |
160 --- 160 --- |
--- 31.4 |19.1 --- 31.4 |13.7 |
--- 250 --- 250 |
| 50 | 28 30 36 40 |
31.4 |21，6 --- 31.4 |15.1 --- |
160 --- 160 --- |
--- 49.1 | 31.4 --- 49.1 | 17.7 |
--- 250 --- 250 |
| 60 | 40 50 |
--- --- |
--- --- |
70.7 |39.3 70.7 |21.6 |
250 250 |
| 63 | 36 45 |
49.9 |33.6 49.9 |24.4 |
160 160 |
--- --- |
--- --- |
| 80 | 45 50 56 60 |
80.4 | 55.0 --- 80.4 | 41.0 --- |
160 --- 160 --- |
--- 125.7 | 76.6 --- 125.7 | 55.0 |
--- 250 --- 250 |
| 100 | 56 60 70 80 |
125.7 | 86.3 --- 125.7 | 64.1 --- |
160 --- 160 --- |
--- 196.3 |125.7 --- 196.3 |70.7 |
--- 250 --- 250 |
| 125 | 70 80 90 100 |
196.3 |134.8 --- 196.3 |94.6 --- |
160 --- 160 --- |
--- 306.8 |181.1 --- 306.8 |110.4 |
--- 250 --- 250 |
| 140 | 100 | --- | --- | 384.8 | 188.5 | 250 |
| 160 | 90 110 |
321.7 |219.9 321.7 |169.7 |
160 160 |
--- --- |
--- --- |
| 200 | 110 140 |
502.7 | 350.6 502.7 | 256.4 |
160 160 |
--- --- |
--- --- |
F1• 缸體擴展時壓縮力 |F2• 氣缸縮回時壓縮力
