德國KTR聯軸器/制動器TOOLFLEX系列

KTR產品分類：KTR聯軸器、KTR脹緊套、KTR制動器。



       德國KTR成立于1959年，專業研制和生產各類機械聯軸器，以可靠和先進的動力傳遞技術聞名于世。

       KTR匹配數量與質量：KTR每年生產數百萬種標準產品，并根據客戶要求開發20,000種定制產品和組件。 所有產品都證明了精心設計的高級組件可以改善整個系統的特性。



 KTR是全球?yàn)閿?shù)不多的能夠提供兩種不同制動系統的制造商之一：液壓KTR-STOP®和機電式EMB-STOP。 我們的液壓和機電制動系統在全球范圍內廣泛應用于各個行業。 客戶的喜好和應用參數決定了右制動器的選擇。

  德國KTR聯軸器分為：

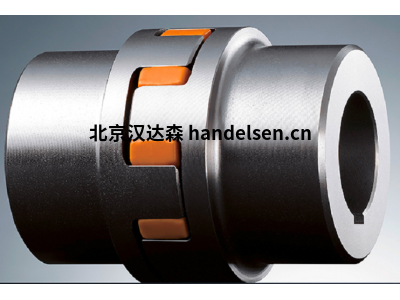

KTR  ROTEX梅花彈性聯軸器 梅花彈性聯軸器，特點：一般彈性聯軸器中間的彈性休承受彎曲力和壓力，易磨報，而ROTEX®聯軸器的彈性體僅受壓力，因而能承受更大的負荷。彈性體在承載和高轉速時有變形，因此安裝時應為其變形預留足夠的空間（見受力變形圖）。

所有規格的ROTEX®聯軸器最大扭轉角均能達到5“。既可水平安裝，也可立式安裝。

POLY-NORM 彈性聯軸器 特點：產品功能

• 軸向插件，易于組裝

• 免維護

• 故障安全

• 設計簡短; 小軸距離尺寸

• NBR蜘蛛：工作溫度范圍為-30°C至+ 80°C，峰值溫度高達+ 120°C

• 扭矩高達67,000 Nm

（示例型號：POLY-NORM -AR）特點：

• 2件式聯軸器，用于扭矩傳遞和扭轉振動的阻尼

• 軸向插件，易于組裝

• 免維護

• 構造短，軸距小

• 用于一般機械

 KTR聯軸器

KTR  BOWEX曲面齒聯軸器，

KTR  GEAREX鼓型齒聯軸器特點：

產品功能

　高功率密度

　　扭矩高達2,750,000 Nm

　　工作溫度范圍為-20°C至+ 80°C

　　AGMA標準9008-B00

　　GEARex ®從用油脂潤滑和環形密封環鋼制成接頭對應于國際標準。作為柔性軸連接，它們適用于正扭矩傳遞。此外，它們可確保補償軸向，徑向和角度軸位移。

型號：GEARex DB 10 特點：

　　雙萬向全鋼齒輪聯軸器



　　在整體尺寸較小的情況下，扭矩高達2,750,000 Nm



　　套管設計，便于組裝



　　整體尺寸小的扭矩高



　　這兩個樞紐都向外轉



　　橋接更大的軸距尺寸



　　應用領域：通用工程，泵驅動，壓縮機，鋼廠部門



KTR  BOWEX FLE-PA柴油機法蘭聯軸器，

KTR  BOWEX ELASTIC高彈性法蘭聯軸器，

KTR  MONOLASTIC小型彈性法蘭聯軸器，

KTR  REVOLEX KX彈性套柱銷聯軸器，

KTR  RADEX-N膜片聯軸器，

KTR  REGIFLEX-N膜片聯軸器，

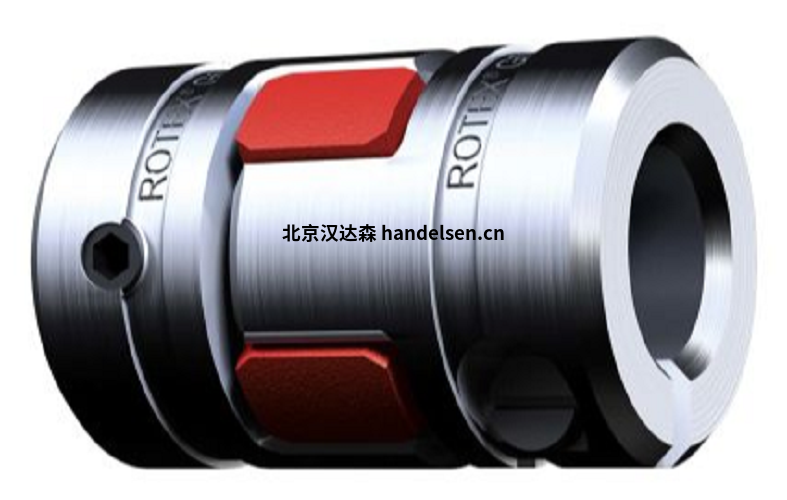

KTR  ROTEX GS無齒隙彈性聯軸器特點：

• 無間隙，減振顎式聯軸器

• 軸向插件

• 免維護

• 電隔離

• 故障安全

• 扭矩從0.2到5,850 Nm

• 環境溫度可在-50°C至+ 150°C之間（取決于蜘蛛）

• 用于機床，自動化，動力傳動，醫療技術，包裝技術的聯軸器

KTR TOOLFLEX 波紋管聯軸器特點

無間隙金屬波紋管式聯軸器

免維護

環境溫度最高可達+ 200°C（取決于尺寸）

扭矩從0.1到600 Nm

用于動力傳動，自動化，醫療技術，包裝技術，機床的聯軸器

型號：

KTR TOOLFLEX 12特點：輪轂孔徑4-12mm 額定扭矩2NM

KTR TOOLFLEX 16特點：輪轂孔徑5-16mm 額定扭矩5NM

KTR TOOLFLEX 5特點：輪轂孔徑2-5mm 額定扭矩0.1NM

KTR TOOLFLEX 7特點：輪轂孔徑3-8mm 額定扭矩1.0NM

KTR TOOLFLEX 9特點：輪轂孔徑4-10mm 額定扭矩1.5NM



KTR RADEX-NC膜片式伺服聯軸器，

KTR MINEX-S磁性聯軸器特點：

• 帶永磁體的非接觸式扭矩傳遞

• 驅動側和從動側的密封分離

• 抵抗腐蝕性介質

• 扭矩從0.15到1,000 Nm

• 可選API 685

• 經常用于真空泵和流體泵

型號：

KTR MINEX- SB 60/8 特點：輪轂孔徑9-38mm 額定扭矩14NM

KTR MINEX-SA 22/4  特點 輪轂孔徑5-9mm 額定扭矩0.15NM

KTR MINEX-SA 34/10 特點 輪轂孔徑5-12mm 額定扭矩1.0NM



德國KTR力矩限制器分為：

KTR RUFLEX 力矩限制器，

KTR SYNTEX 力矩限制器，

KTR-SI力矩限制器特點：

正向操作高達8,200 Nm

棘輪，同步，故障安全和空轉設計

重復精度高

限位開關過載時脫離

免維護

易于組裝和扭矩設定

型號：

KTR-SI - FT5 特點：最高速度 2300rpm 最大打滑扭矩1800NM

KTR-SI -FT 3特點：最高速度3500rpm 最大打滑扭矩450NM

德國KTR脹緊套分為：

KTR CLAMPEX脹緊套 KTR620，

KTR CLAMPEX脹緊套 KTR603特點：

• 3件式外部夾緊裝置

• 在軸和空心軸之間產生形狀配合連接

• 由于沒有自鎖錐度，與KTR 620相比易于拆卸

• 典型應用：空心軸，滑動齒輪

型號：

KTR CLAMPEX   KTR 603 14 x 38  特點：軸徑 10mm 力矩 28mm

KTR CLAMPEX  KTR 603 16 x 41  特點：軸徑 12mm 力矩 50mm

KTR CLAMPEX  KTR 603 24 x 50 特點：軸徑 10mm 力矩 210mm

KTR CLAMPEX脹緊套KTR105，

KTR CLAMPEX脹緊套KTR200/201

型號：

KTR CLAMPEX   KTR 201 32 x 60 特點：內徑32mm 外徑60mm  力矩1094NM

KTR CLAMPEX KTR 201 42 x 75 特點：內徑42mm 外徑75mm  力矩1990NM

KTR CLAMPEX  KTR 201 20 x 47 特點：內徑20mm 外徑47mm  力矩513NM

KTR CLAMPEX脹緊套KTR203/206 特點：

長度比KTR 200短

自定心夾緊裝置

無需額外的集線器對中

夾緊裝置組裝時軸向輪轂位移

軸向可移動的集線器需要達到目錄中指出的性能數據

KTR彈性聯軸器

KTR CLAMPEX脹緊套KTR250，

KTR CLAMPEX脹緊套KTR225，

KTR CLAMPEX脹緊套KTR400，

KTR CLAMPEX脹緊套KTR130，

KTR CLAMPEX脹緊套KTR131，

KTR CLAMPEX脹緊套KTR100，

KTR CLAMPEX脹緊套KTR150。

德國KTR萬向節分為：

G型和GD型帶滑動軸承精密萬向節，H型和HD型帶滾針軸承精密萬向節，GA型和HA型可伸縮精密萬向節，精密萬向節GR和HR帶快速鎖緊裝置。

德國KTR鐘形罩分為：

PK，PL型規格從160，200，250，300，350，400，450，550，660，800，880

德國KTR冷卻器分為：

KTR 油冷卻器-鐘形罩內置油冷卻器 PIK，

KTR 油冷卻器—板式換熱器 PHE ，

KTR 油冷卻器-油水冷卻器 TAK，

KTR 油冷卻器-風冷卻器。

德國KTR油溫控制和監測分為：

KTR 液位計-帶油溫顯示型和標準型，

KTR 液位溫度開關、

KTR 透氣塞、

KTR 油位窺視鏡，

KTR 油溫傳感器、

KTR 溫度開關，

KTR 溫度控制器，

KTR 油溫加熱器。

德國KTR減振元件分為：

減振元件-電機減振條 DSM，

減振元件-D型和DT/DTV型減振環。



KTR動力傳輸組件也已在全球的船舶上成功部署。廣泛的產品范圍獲得了船級社德國船級社（GL），挪威船級社（DNV），法國國際檢驗局，美國運輸局（ABS），NK級和GOST R / GOST TR的認可。您可以在證書本身上找到批準的組件和尺寸。事先安排也可以對其他產品和尺寸進行單獨檢查和批準。



KTR生產數百萬種標準產品，并根據客戶要求開發了20,000種定制產品和組件。 所有產品均證明，精心設計的高級組件可改善整個系統的性能。 讓我們經受考驗。 畢竟，這就是我們對產品所做的事情。
