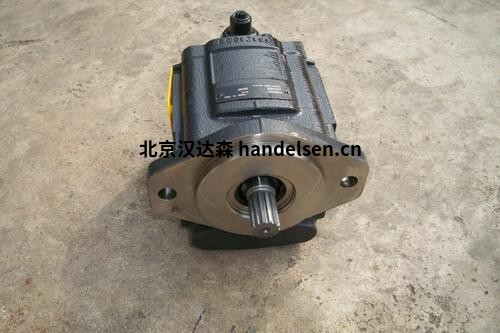

Dickow Pumpen具有永磁聯軸器的液壓泵

BK60X-74VH / SO9SA4
格倫蒂普·凱格萊德-格里貝馬達
法布里卡特·鮑爾（Fabrikat BAUER）
型號BK60X-74VH / SO9SA4
電機排量（kW）2.2
Artikel-Nr。 189D1472
Fabrikneu
錐齒輪減速電機

BK60X-74VH / S09SA4-TF
電機功率：2.2千瓦
輸出軸轉速：16,0 rpm
扭矩：1370 Nm
服務系數fB：1,7
安裝：H1
接線盒位置：II / A
腐蝕防護：標準
繪畫：RAL 7031
尺寸圖：BK60-BK60Z-PMSM
目錄：2013年P(guān)MSM
齒輪設計：
類型：BK60 3級傘齒輪
設計代碼74VH
C型法蘭，正面和背面?zhèn)让婢鶐в新菁y孔
帶鍵槽的空心軸（d：60毫米）
總齒輪減速比i：137,0
添加-/特殊設計：
輸出軸帶有徑向增強軸承。
電機設計：
永磁同步電動機
類型：S09SA4-TF
標稱功率Pn：2,2（kW）
工作模式：S1
設計扭矩Mn：10,0（Nm）
額定電流In：5,0（A）
電機極對2p：4
額定轉速n1：2250 rpm
設計頻率：75（Hz）
效果等級（直接測量）：IE4-91,1％
連接：D
相電阻U-V：3.3（歐姆）
線電阻：4.95（歐姆）
電感D軸Ld：21.4（mH）
電感Q軸Lq：36.6（mH）
電壓常數ke：120（V / 1000 upm）
扭矩常數kt：1.85（Nm / A）
峰值扭矩Mmax：20（60s）（Nm）
峰值電流Imax：11（60s）（A）
轉動慣量：（kg·m2）
溫度等級：F
IP保護符合EN的類型：IP 65
變頻器連接伏特。最少：380（V）
變頻器負載
f（Hz）：5-16.66-33.33-75-87
P2（KW）：0.13-0.52-1.05-2.2-2.7
安培（A）：4.6-5.4-5.4-5-5.4
n1（rpm）：150-500-1000-2250-2600
MN1（Nm）：8.5-10-10-10-10
n2（rpm）：1-3.6-7.2-16-18.5
MN2（Nm）：1160-1370-1370-1370-1370
添加-/特殊設計：
內置熱敏電阻可釋放
根據補充接線圖ZK010.1040-14



意大利Dropsa 0092053

意大利Dropsa 0093008 DOKO-RING 8MM

意大利Dropsa 0910007 A=R1/4,I=R1/4

意大利Dropsa 0093006 6MM

意大利Dropsa 0092014 6-R1/4

意大利Dropsa 0118130 90, 8-R1/4
