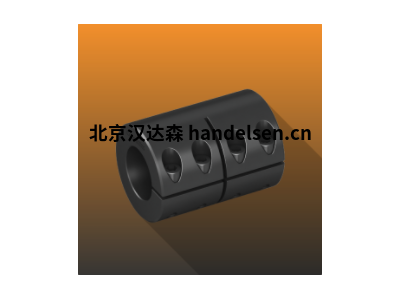

ComInTec剛性聯軸器GRI系列
扭矩高達790 Nm，最大孔徑為50 mm。
用磷化處理的全車削鋼制成。
極度剛性的連接。
高扭矩可能。
無需磨損和維護。
尺寸緊湊。
成品孔具有ISO H8公差和低粗糙度。
根據要求
不同的定制孔。
帶鍵槽的單開口夾轂（B1型）。
兩件式帶鍵槽（C1型）或不帶鍵槽（C型）的夾套。
可能需要針對特定??需求的防腐表面處理。
O用磷化處理的全車削鋼制成。
O極端堅固的連接。
©可能有高扭矩。
免費維修和保養。
O緊湊的尺寸。
O具有ISO H8公差和低粗糙度的精加工孔。
根據要求O不同的定制孔。
O帶鍵槽的單開口夾套（類型B1）。
O兩件式帶鍵槽（C1型）或不帶鍵槽（C型）的夾套。
O可以針對特定需求進行防腐表面處理。
GRI剛性聯軸器經過設計和制造，可以連接兩個相同直徑的軸，但不允許出現任何不對中的情況。
聯軸器采用一體式制造，可根據要求提供兩件式單元，可輕松快速地進行安裝和拆卸。
根據第6頁的通用公式，聯軸器的標稱扭矩必須大于電機側的最大扭矩。
指示的扭矩值是基于0.15微米的軸聯接摩擦系數計算得出的。
配件
建議用以下方法加工連接軸：Ra = 1.6um的表面光潔度。
標稱公差h6。
軸完全對齊。
根據目錄中指示的擰緊扭矩，用扭矩扳手擰緊鋼級8.8的鎖緊螺釘。
