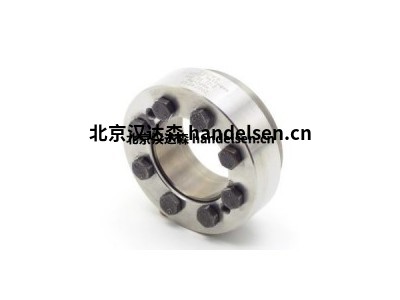

德國TOLLOK聯軸器EA07
自定心
Page 8中高扭矩
直徑范圍為1/4至4 15/16英寸
直徑范圍從6到140毫米
低表面壓力
TLK 111自定心
Page 11中扭矩
直徑范圍從14毫米到65毫米
受限制的radial骨
TLK130自定心
Page 13高扭矩
直徑從3/4到4英寸可用
直徑范圍從20到220毫米
快速安裝
出色的軸/輪轂垂直度
TLK131自定心
Page 13中高扭矩
直徑從3/4到4英寸可用
直徑范圍從20到220毫米
低表面壓力
出色的軸/輪轂垂直度
TLK132 / 139自定心
第16頁/第24頁中扭矩
TLK 132:直徑從3/4到8英寸可用
TLK 132:直徑范圍從20到220毫米
TLK 139:直徑從18到90 mm
緊湊的空間
TLK133 / 134自定心
第16頁/第19頁中扭矩
TLK 133:直徑范圍從3/4到8英寸
TLK 133:直徑范圍從20到220毫米
TLK 134:直徑范圍從14到50毫米
緊湊的空間,是TLK200的理想替代品
TLK 136自動定心
Page 20高扭矩
高吸收彎矩的能力
直徑范圍從100毫米到600毫米
TLK138自定心
Page 22中低扭矩
TLK 138:直徑從1/4到1 3/8英寸可用
TLK 138:直徑6至35 mm
英制集線器的出色解決方案
TLK200不自動定心
第25頁中扭矩
直徑從3/4到8英寸可用
直徑范圍從19到900 mm
自釋放,緊湊的空間
TLK250 / 250L低扭矩
Page 28直徑范圍從14到70 mm
TLK 250:不自我定心;自我釋放
TLK 250L:自動定心
快速安裝
EA01
軸承軸向緊固和齒輪鎖定
TLK 350型號
EA03
薄板鎖定
TLK 133型的方式
帶緊定環
EA05
用TLK 200型鎖定輪轂
帶有特殊的定心環
EA06
大輪轂通過特殊版本鎖定
TLK 400型
EA04
借助特殊型號TLK 700鎖定制動盤
EA02
通過TLK 130型號進行鏈輪鏈輪鎖定
外圈無裂痕
7
Rexnord?Tollok?應用示例Rexnord?Tollok?鎖定組件
油
EA07
通過特殊型號TLK 133進行凸輪鎖定
EA09
在場時使用幾個鎖定組件
扭矩很大
EA11
特殊型號TLK 132
帶螺絲保護環
EA12
特殊型號TLK 132
帶固定環
特點
TOLLOK聯軸器 輪轂H8 軸向運動 H8軸 帶緊定環 EA05-進口
?中高扭矩
?限制的輪轂直徑
?有限的安裝時間
?極低的表面壓力
安裝
仔細清潔輪轂和軸的接觸面以及
涂一層輕質油?;瑒渔i
將其組裝到輪轂孔中,插入軸并擰緊
逐步并定期以交叉順序固定所有螺釘
達到如圖所示的擰緊扭矩Ms
評分表。
等級表中顯示的Mt和Fax值
僅在安裝油的情況下有效。不要使用任何
含硫化鉬的油,高壓
添加劑或油脂。以上物質明顯減少
摩擦系數。有關更多信息
有關安裝,請參閱第58頁。
拆解
松開固定螺絲。將螺絲插入
拆卸螺紋并逐漸擰緊,
有規律地以交叉的順序直到后錐
已發布。
如果要重復使用該元件,請對兩者都進行潤滑
螺絲和螺紋。有關更多信息
有關拆卸的信息,請參閱第58頁。
公差,表面光潔度
通過機床獲得良好的表面光潔度就足夠了。
最大允許表面光潔度:
最大Rt 16 μm(Ra 3 μm-Rz 13 μm)
最大允許公差:
h8軸
輪轂H8
軸向運動
TLK 110:在擰緊輪轂的螺絲期間,沒有軸向
相對于軸的運動。
DM集線器計算
輪轂中的壓力Pn可與內部壓力進行比較
在厚空心圓柱體上的壓力。
