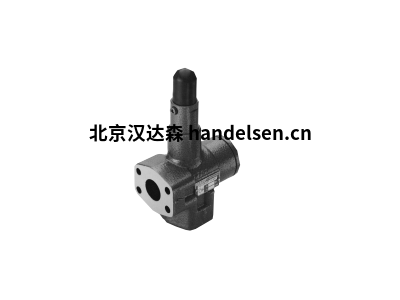

Kracht泄壓閥
HVM.10A1G1B160
工作壓力 p = 160bar
標稱尺寸 10 - 40
最高 流量 Q = - 350升/分鐘
Kracht描述：
先導式滑動活塞泄壓閥
HV / HVF適用于嵌入式安裝，
適用于維護平均壓力液壓回路
高達160巴。 進行管道連接
通過SAE安裝表面（3000 psi）或
惠特沃斯管螺紋“ G”。
由于滑動活塞導向的設計原理
該閥還適用于更高的粘度。

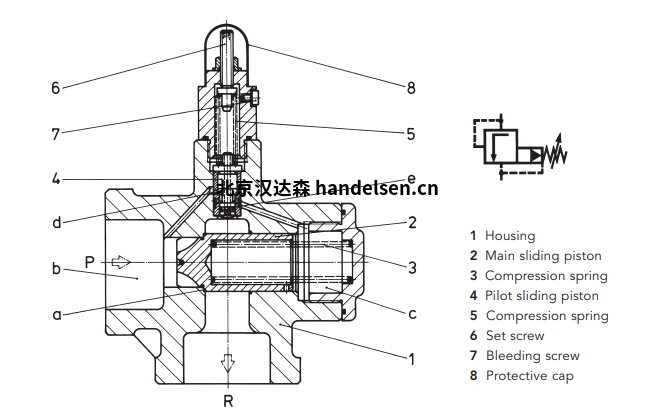

Kracht閥門構造：
主閥級
主滑動活塞2壓在環形上壓縮彈簧3的區域a。閥室b位于主滑動活塞2以及閥室c位于主滑閥的后面活塞2直接連接到先導閥。
Kracht先導閥
導向滑動活塞4通過壓縮而加載彈簧5并受工作壓力p平衡作用于環形區域d。早在春天力超過工作壓力p
主滑動活塞2后面的連接被阻塞然后將閥室c與通過先導滑動活塞4內的孔e進行儲存。
這樣可以確保一旦達到設定壓力，主滑動活塞2就會釋放機油。流入油箱而沒有任何振動保持
通過緊定螺釘調節的工作壓力6。先導閥的彈簧腔可以放氣通過安裝螺釘?shù)姆艢饴葆?處于垂直安裝位置壓力設定安排
Kracht選型：

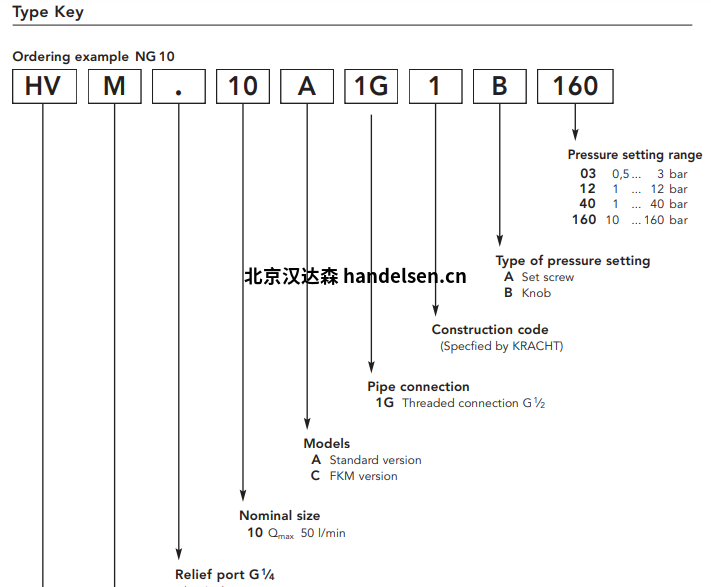

Kracht訂購示例：HVM•10 A 1G 1 B 160
泄壓閥，直接彈簧操作，用于
面板安裝，公稱尺寸10（Qmax 40 l / min），
標準版本，帶螺紋連接G1⁄2，
旋鈕設定壓力
壓力設定范圍10至160 bar

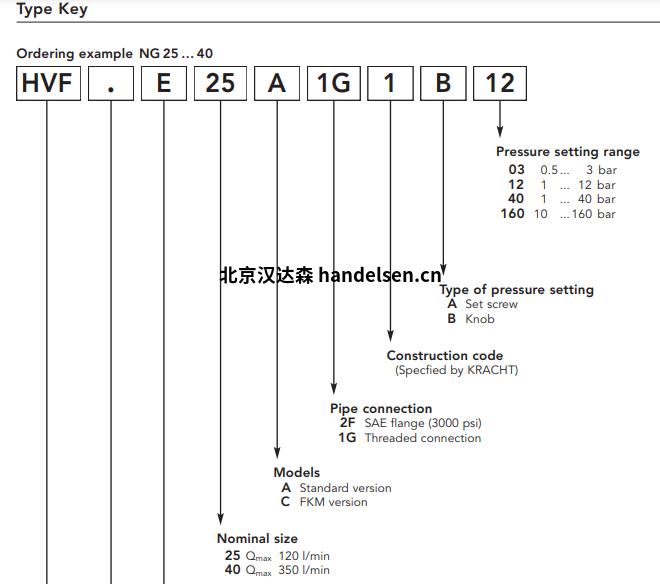

訂購示例：HVF•E 25 A 1G 1 B 12
溢流閥，先導式，法蘭型
帶有泄油口G1⁄4，公稱尺寸25（最大最大流量120 l / min），
帶螺紋連接的標準版本，
旋鈕設定壓力
壓力設定范圍10至80 bar
以上就是Kracht泄壓閥 HVM系列描述、結構、選型介紹，Kracht更多產品大類和系列請來電咨詢。
