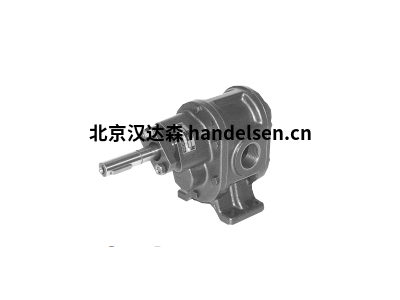

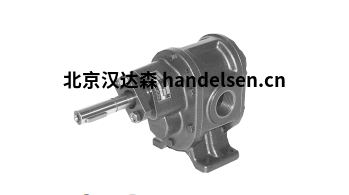

Kracht齒輪泵BT系列BT0BZ0AC51

BT0BZ0AC51/

排量 Vg = 4 - 494cm³/轉

工作壓力 p = - 8bar

速度范圍 n = - 750 1 /分鐘

Kracht齒輪泵BT系列功能

BT和BTH系列泵是低速齒輪泵用于輸送中高粘度流體，只要他們有一定的最低數量潤滑性能，不含任何固體和與以下材料化學相容施工。

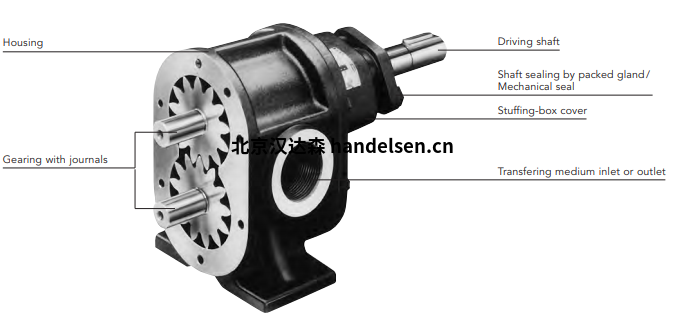

外殼，軸承蓋和填料函蓋的標準結構材料是灰鑄鐵。的軸和齒輪均由外殼制造硬化鋼，硬化并研磨。軸由制造的滑動軸承承載青銅色，可選擇燒結鐵。旋轉軸密封是一個填料壓蓋，包括聚四氟乙烯填充的芳綸紗，以及之間的靜態密封配合部件通過液體密封劑或墊片。所有密封材料均不含石棉。不允許外部軸向載荷，可以吸收受限的徑向載荷，具體取決于其磁通量和方向。

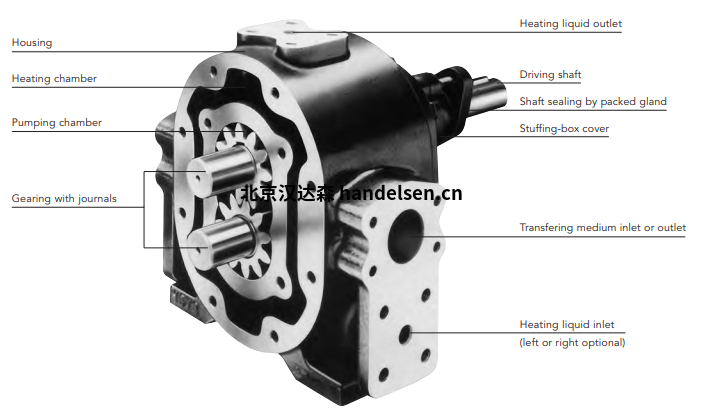

優選通過撓性聯軸器進行驅動。如果流體需要高溫才能流動i。 e。瀝青，蠟等BTH系列泵應該使用。在此模型中，外殼是雙倍的圍墻提供加熱頂。



泵輸送室通過循環加熱通過外套傳熱流體或蒸汽。型號的標準范圍得到了補充特殊型號范圍如下所述。規格為BT 2的泵可以提供腐蝕保護和耐酸結構（不銹鋼主體和齒輪）帶有碳素滑動軸承襯套；該泵的工作壓力限制為5巴。BT1到BT 4的泵可以用

青銅外殼，以及不銹鋼齒輪和軸或青銅齒輪和不銹鋼軸的進一步組合。用于具有磨蝕性的液體腐蝕性強，例如樹脂，某些涂料和清漆和膠水是一種特殊的結構，代號/ 04，推薦，可用適用于BT1至BT7的泵。在此模型中，所有接觸的泵零件帶有輸送液的磨損得到保護

化學沉積的Ni / SiC分散層腐蝕。這種治療大大延長了與標準壽命相比在這些類型的流體中使用時的模型。



Kracht一般特征：

固定式腳架

管道連接BT：Whitworth管道螺紋

BTH：Whitworth-Pipe螺紋法蘭，

帶法蘭的法蘭

旋轉方向BT =順時針和逆時針

BTH =順時針或逆時針

重量請參閱第11頁... 15

水平安裝位置

環境溫度ϑu min =-10°C

maxu max = 60°C



Kracht運行特性：

工作壓力

進氣口pe min =-0.4 bar

出口端口* pN = 8 bar

1巴為BT0

5 bar至BT2不銹鋼

最高 加熱夾套中的壓力pH = 10 bar

溫度范圍ϑm min =-10°C

最大ϑm = 220°C

粘度范圍νmin= 76 mm2 / s

νmax= 30,000平方毫米/秒

根據要求粘度不在此范圍內

排出流量見第9、10頁表

功率輸入速度nmin = 100 1 /分鐘

nmax = 750 rpm



Kracht適用液體：

潤滑，切削油

可溶-，鋼硬化-，

軋制和拉伸油

柴油

燃油S.

機油

廢油

瀝青

油漆涂料

油脂

合成樹脂清漆

硝酸纖維素漆

塑料膠

結合劑

樹脂

膠水，膠水

糖蜜

蠟



其他種類：

帶有電動機，聯軸器和聯軸器護罩的泵安裝在一個公共的底板上。

配飾

彈性聯軸器

*根據要求更高的工作壓力

纖維素

等等。
