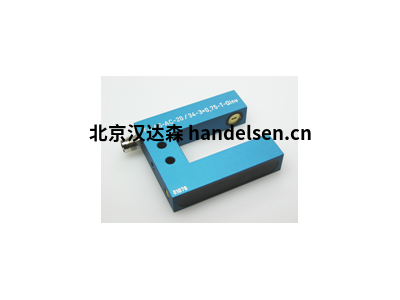

Sensor Instruments 激光叉光柵 F-LAS

楊文輝 QQ：2850590598   手機：18301216381 電話：010-64717020-118 傳真：010-84786709-666 郵件：sales11@handelsen.cn

　　使用F-LAS系列的激光光柵，可以實現復雜性質的問題解決方案(曲線討論，公差帶監視等)。

　　功能原理：

　　模擬輸出端的信號與激光束覆蓋范圍的增加成比例地減小。

　　準直的激光束：

　　精密光學器件發出的激光束可以非常精確地檢測最小的物體。光束的低發散幾乎完全減少了當測量對象從發射器移向接收器時發生的測量誤差。

　　均勻的光分布：

　　通過在F-LAS激光光柵的發射器中使用精密屏幕，可以實現對各自應用的最佳適應。除了大量標準孔(圓形和槽形)外，還可以使用特殊的孔。膜片使光束中的光分布均勻，并限制了光束。

　　監視

　　信號：使用F-LAS-DC系列的激光光柵，除開關信號外，還為用戶提供模擬信號。通過“監視”模擬電壓，可以更好地評估開關信號。輸出也可以用于測量目的。

　　這些傳感器的主要特點是開關頻率高(F-LAS-DC系列的典型值為25 kHz，F(xiàn)-LAS-DC-HS系列的典型值為200 kHz)，撥叉尺寸和光圈類型的選擇范圍大，關閉精度。

　　F-LAS激光叉光柵是定位任務的理想選擇。

　　一般技術數據：

　　軟件對于F-LAS-SPC-30 / 40：

　　Windows®PC軟件：SPC-Scope

　　電源供應+ 24VDC(±10%)，反極性保護，過載保護

　　能量消耗F-LAS-AC，F(xiàn)-LAS-DC，F(xiàn)-LAS-DC-HS，F(xiàn)-LAS-16-AC，F(xiàn)-LAS-16-DC，F(xiàn)-LAS-16-DC-HS：

　　<60mA

　　F- LAS-LBL，F(xiàn)-LAS-LBL-HAMP：

　　<90mA

　　F-LAS-SPC-30 / 40：

　　<200mA

　　最大開關電流100mA，短路保護

　　光源半導體激光器，670 nm，<0.39mW opt。電源，直流操作，

　　激光等級1 acc。DIN EN 60825-1：2015-07(IEC 60825-1：2014)

　　貨叉尺寸取決于傳感器類型

　　光圈大小取決于傳感器類型

　　光學濾鏡F-LAS-AC，F(xiàn)-LAS-DC，F(xiàn)-LAS-DC-HS，F(xiàn)-LAS-16-AC，F(xiàn)-LAS-16-DC，F(xiàn)-LAS-16-DC-HS：

　　干涉濾光片和紅光濾光片

　　F. -LAS-LBL，F(xiàn)-LAS-LBL-HAMP：

　　干涉濾光片和偏振濾光片

　　F-LAS-SPC-30 / 40：

　　紅光濾光片

　　最小可識別對象取決于傳感器類型

　　重現性取決于傳感器類型

　　環境光最高5000 lux(取決于光圈)

　　操作模式F-LAS-AC，F(xiàn)-LAS-16-AC：

　　交替光(100 kHz)

　　F-LAS-DC，F(xiàn)-LAS-DC-HS，F(xiàn)-LAS-16-DC，F(xiàn)-LAS-16-DC-HS ，F(xiàn)-LAS-LBL，F(xiàn)-LAS-LBL-HAMP，F(xiàn)-LAS-SPC-30 / 40：

　　恒定光

　　產出取決于傳感器類型

　　電位器F-LAS-AC，F(xiàn)-LAS-DC，F(xiàn)-LAS-DC-HS，F(xiàn)-LAS-16-AC，F(xiàn)-LAS-16-DC，F(xiàn)-LAS-16-DC-HS：

　　要么設置增益系數(類型“ A”)

　　或用于設置比較器閾值(類型“ T”)

　　F-LAS-LBL，F(xiàn)-LAS-LBL-HAMP：

　　用于設置增益系數

　　閾值跟蹤對于“ TC”類型：

　　F-LAS-DC -...- TC，F(xiàn)-LAS-DC -...- TC -...- HS，

　　F-LAS-16-DC -...- TC， F-LAS-16-DC -...- TC -...- HS

　　開關頻率取決于傳感器類型

　　切換狀態顯示F-LAS-LBL，F(xiàn)-LAS-LBL-HAMP：

　　通過集成的兩色LED(黃色/綠色)

　　外殼尺寸取決于傳感器類型

　　筑屋材料鋁，藍色陽極氧化

　　插頭F-LAS-AC：

　　-至PLC：3針。M8連接器

　　F-LAS-DC，F(xiàn)-LAS-DC-HS：

　　-至PLC：4針。M8連接器

　　F-LAS-16-AC，F(xiàn)-LAS-16-DC，F(xiàn)-LAS-16-DC-HS，F(xiàn)-LAS-LBL，F(xiàn)-LAS-LBL-HAMP：

　　-至PLC：4針。M12連接器

　　F-LAS-SPC-30 / 40：

　　-至PLC：8針?；铐?yè)夾712插座-PC

　　：4針。M5插座活頁夾707

　　連接電纜F-LAS-AC：

　　-到PLC：cab-M8 / 3

　　F-LAS-DC，F(xiàn)-LAS-DC-HS：

　　-到PLC：cab-M8 / 4

　　F-LAS-16-AC，F(xiàn)-LAS- 16-DC，F(xiàn)-LAS-16-DC-HS，F(xiàn)-LAS-LBL，F(xiàn)-LAS-LBL-HAMP：

　　-至PLC：cab-M12 / 4

　　F-LAS-SPC-30 / 40：

　　-至PLC ：cab-las8 / SPS-

　　到PC：cab-las4 / PC

　　工作溫度范圍-20°C到+ 50°C

　　儲存溫度范圍-20°C到+ 85°C

　　防護等級F-LAS-AC，F(xiàn)-LAS-DC，F(xiàn)-LAS-DC-HS，F(xiàn)-LAS-16-AC，F(xiàn)-LAS-16-DC，F(xiàn)-LAS-16-DC-HS，F(xiàn)-LAS- LBL，F(xiàn)-LASLBL-HAMP：

　　IP67

　　F-LAS-SPC-30 / 40：

　　IP67(光學)，IP54(電子)

　　符合EMC測試DIN EN 60947-5-2

　　接口與F-LAS-SPC-30 / 40：

　　RS232

　　外部教學使用F-LAS-SPC-30 / 40：

　　通過PLC信號線

　　評估模式與F-LAS-SPC-30 / 40一起使用時：

　　“檢查密封”或“檢查密封+位置”
