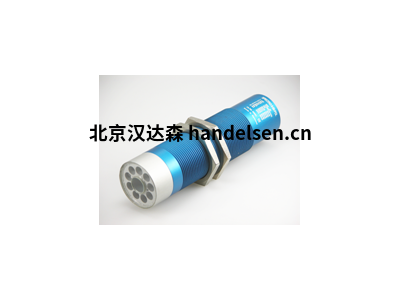

　　使用SPECTRO-3系列時，要注意緊湊的設計和不同類型(M34設計或矩形)的外觀基本相同，這使得傳感器的安裝更加容易。通過5個數字輸出最多可以輸出31種顏色;最大開關頻率是SPECTRO-3(M34設計)，SPECTRO-3-CL，SPECTRO-3-MSM-DIG和SPECTRO-3-系列的真彩色傳感器JR(典型值為35 kHz)。

　　借助SPECTRO-3-SL，SPECTRO-3-ANA和SPECTRO-3-MSM-ANA系列的新型真彩色傳感器，產品范圍已擴展到包括極快的彩色傳感器類型，現在可以實現高達90 kHz的掃描頻率。這些顏色傳感器最多可以教授3種顏色(或3種顏色組，總共31種顏色)，輸出是通過兩個數字輸出，或者是ANA類型，另外是通過三個模擬輸出。

　　除了超亮的白光源之外，還可以使用強大的紫外線光源，因此熒光色也可以根據顏色和亮度輕松區分。借助各種頂部光學元件，探測范圍約為Ø0.5 mm至Ø100 mm，工作距離約為0.2 mm至500 mm。使用光纖版本可以在防爆區域工作。

　　有關類型選擇的信息

　　- COF(共焦發射和接收光學器件)

　　的小物件的快速顏色檢測

　　的SPECTRO -3- COF系列的共焦傳感器從一個直徑大約投射白光點1mm到8mm或具有4mm×0.7 mm尺寸。在要檢測的物體上。發射光學元件固定在接收光學元件的中間，這導致非常緊湊的設計。這使諸如彩色標記或電線之類的小物體能夠在很遠的距離上精確，快速地記錄下來。

　　- 通過漫射照明 抑制 DIF(通過體積漫射器的漫射光)的

　　光澤效果

　　這種類型的傳感器是專門為需要抑制直接反射以進行顏色控制的應用而開發的。使用DIF顏色傳感器類型時，通過安裝充當散射器的體積散射器可實現最佳散射效果。僅漫反射的光到達接收器，因此測量對象的光澤度不會影響測量結果。

　　–DIL (通過表面漫射器漫射光)

　　結構化和不均勻表面的顏色控制

　　在許多物體上必須進行色彩控制的情況下，它們不均勻的表面會導致色彩確定的問題。例如，結構化的表面會導致光澤度波動，這是常規顏色傳感器所難以解決的，因?yàn)橛袝r(shí)會根據光澤度來或多或少地集中記錄顏色。

　　實際顏色通過直接反射而變淺或“變軟”，這取決于表面的光澤度。使用SPECTRO-3-DIL系列的顏色傳感器，漫射照明可確保顯著降低光澤效果。此外，由于檢測面積大(約10毫米至30毫米)，光學上會累積結構上的波動，因此可以穩定可靠地記錄顏色。此外，真彩色檢測器(“看到像人類一樣的顏色”)和評估軟件(“像人類一樣評估顏色”)確保即使對象之間的最小色差也能可靠地檢測到。

　　–FCL(通過使用透明的玻璃板引導光線)

　　遠距離安全，快速地識別顏色

　　SPECTRO-3-FCL系列使物體可以遠距離區分顏色。根據設計和對象，可以達到500 mm的距離。FCL系列除其他外，還具有超高亮度的白光LED和所謂的真彩色芯片，可以像人眼一樣看到各種顏色。最多可以教授31種顏色，傳感器會在操作過程中確定最接近對象當前顏色的顏色參考(像人類一樣解釋顏色)。

　　該系列中的傳感器可以以理想的方式用于區分相同顏色的有光澤和無光澤的對象(例如，帶有和不帶有透明膜的對象)。

　　–POL(使用偏振濾光片的偏振光)

　　發光物體

　　的顏色控制實際上，對發光物體的顏色進行可靠的檢測通常非常困難，因?yàn)橛捎诠鉂尚Ч?，?shí)際的顏色信息會與直接反射混合在一起。強烈的顏色變成“柔和”的顏色。借助于集成在SPECTRO-3-POL顏色傳感器中的偏振濾光片，可以防止直接反射，可以清楚地看到實際顏色，因此可以可靠地檢測到?？梢院芮宄刈R(shí)別出反射表面，例如汽車零部件上的高光油漆。

　　-UV (使用UV-LED)的

　　熒光物體的快速顏色識別

　　隨著SPECTRO -3- UV系列的發光顏色傳感器，除了亮度的區別，一個顏色區分，也可以進行。可以使用Windows®PC軟件SPECTRO3-Scope或通過傳感器中集成的示教按鈕或通過數字輸入IN0來示教熒光對象。掃描頻率為35 kHz，也可以檢測和識別快速移動的熒光標記。

　　–FIO (用于連接FIO系列的光導和頂部光學元件)

　　通過靈活的應用程序即使在困難的任務中也可以進行色彩控制

　　FIO系列可能是最靈活的色彩傳感器系列。除了50多種不同的探頭變體(每種都用于透射光和反射光操作)之外，還有近70種不同的附件光學器件(前端)可供選擇。借助外部光源可以大大提高動態范圍。由于使用了光導，該系列也用于防爆區域。

　　•使用SPECTRO-3-FIO對自發光物體進行顏色測量。SPECTRO-3-FIO結合反射光導和中性吸收體附件，可以控制各種自發光物體的顏色。

　　•使用SPECTRO-3-FIO-UV識別熒光色標記與超亮UV光源SPECTRO-3-ELS-UV結合使用時，可通過評估單元SPECTRO-3-FIO-UV很快識別熒光色標記。傳感器不僅可以檢測熒光標記的亮度，還可以檢測其顏色。

　　- 45°/ 0°

　　與–POL類型一樣，這些類型具有很大的光澤抑制效果，但由于環形LED發射與垂直方向成45°的光，而接收器相對于垂直于顯示器的垂直方向成0°，因此避免了在接收器方向上的直接反射?？刂泼媸嵌ㄏ虻摹Ｔ诖怪庇诮邮掌鞯墓廨S布置的扁平物體的顏色控制或顏色測量期間，避免了在接收器方向上的直接反射。–45°/ 0°類型主要用于高光澤度涂料和金屬涂料(汽車涂料，家具涂料等)，因?yàn)?ndash;POL類型不適用于檢查金屬涂料。也可以使用白色瓷磚使用透明箔紙，

　　- SLU

　　隨著-SLU類型，照明單元被容納在一個單獨的外殼，利用該透射光的測量和V-安排(直接反射)可以被實現。漫射光源和定向光源均可用。通過這些類型，例如，可以理想地測量透射的平板玻璃的顏色和反射光模式下的浮法玻璃的涂層。

　　- SA和-BA

　　的-SLU接收機具有小孔徑(-SA)，并用在顏色檢測器前面的聚光透鏡(-BA)一個版本的版本。如果信號相應地較弱，則首選-BA類型。另一方面，如果在V型布置中直接反射只能考慮較小的角度范圍，則應使用–SA型。

　　- MSM-ANA

　　的-MSM-ANA類型構成測量SPECTRO-3顏色傳感器具有三個模擬輸出(對于X，Y，Z和顏色空間值)和兩個數字輸出(用于最多三個顏色空間三元教導，使用去作為容許值的范圍或dL *和da * b *作為公差值。使用這些類型的L * a * b *，L * u * v *，L * u'v'，x，y，Y，X，Y，Z以及L * C * H *顏色測量

　　- MSM-DIG

　　的-MSM-DIG類型形成串聯測量SPECTRO-3顏色傳感器具有五個數字輸出(用于最多31個色彩空間三元教導，使用去作為公差值或DL的*和da * b *作為公差值，這些類型分別是L * a * b *，L * u * v *，L * u'v'，x，y，Y，X，Y，Z和a L * C * h *顏色測量已啟用。

　　- XL

　　隨著-FIO-XL類型，具有大光導的橫截面(5毫米，6mm和8mm直徑)光導使用時，使得具有可達15m的導光長度的系統可被實現。

　　- ANA

　　除了使用數字輸出的SPECTRO-3的傳感器，還存在與模擬輸出的一個系列。通過三個可用的模擬輸出(0V…+ 10V)，原始顏色值R，G，B和顏色值s，i，M，x，y，INT，L * a * b *，L * u * v *，X，Y，Z，x，y，Y和L * C * h *輸出。
