德國Elbe萬向聯軸器選型指南



一、萬向聯軸器選型前必須明確以下先決條件和情況：



　　1.從原動機到萬向聯軸器之間有無傳動裝置。若有傳動比是多少，通過中間傳動裝置以后是幾根軸輸出，即是否有功率分流?？紤]到原動機的類型、功率及其轉速等。



　　2.需要考慮到原動機的類型和選配十字軸式萬向聯軸器傳遞負荷的負荷類別：單向恒定負荷、脈動負荷或雙向交變負荷。萬向聯軸器的安裝狀態如何。水平、垂直還是傾斜安裝。要盡可能使其軸線折角小于3度，如果不得已傾斜安裝，要確定水平和垂直角是多少。



　　3.考慮到原動機的工作環境是怎樣的，是否有高溫、粉塵、水淋、化學腐蝕等惡劣環境條件的影響，根據使用環境的不同選擇相應類型的萬向聯軸器。



　　4.需要知道萬向聯軸器兩端要求的聯接形式及具體的安裝尺寸，以及要了解否有安裝托架等特殊要求。



　　5.十字軸式萬向聯軸器本身的轉速是多少。是否需要進行動平衡。要求動平衡或平衡，要求哪一級別的平衡品質等級。



　　6.安裝位置是否有限制。具體安裝長度是多少，是否需要伸縮。要求伸縮時，萬向聯軸器最短狀態下向外的伸長量是多少。對于不需要伸縮的萬向聯軸器必須考慮軸向尺寸誤差的補償，應確定在系統中進行補償?shù)奈恢?。通過對以上先決條件的了解，逐步確定萬向軸的規格，



　　7、最后確定選擇哪一種結構形式。萬向聯軸器的結構形式有十字軸式、球籠式、球叉式、凸塊式、球銷式、球鉸式、球鉸柱塞式、三銷式、三叉桿式、三球銷式、鉸桿式等，最常用的為十字軸式，其次為球籠龍，在實際應用中根據所傳遞轉矩大小分為重型、中型、輕型和小型。要想從如此多的萬向聯軸器中選擇一款適合原動機使用的聯軸器就需要深刻了解以上所述的先決條件和外界影響因素。



二、選用計算



　　萬向聯軸器的計算轉矩：



　　Tc=TKnKhKKa≤Tn(N·m)



　　交變載荷時：Tc≤Tf (N·m)



　　式中Tn——萬向聯軸器的公稱轉矩，N·m，(它是在給定條件下的理論計算數值，即聯軸器轉速，n≈10r/min。軸承壽命 Ln=5000h、軸線折角 =3°、載荷平穩時的數值);



　　Tf——萬向聯軸器的疲勞轉矩，N·m



　　T——萬向聯軸器的理論轉矩，N·m ;其中T=9550Pw/ N (N·m)



　　Pw——驅動功率，kw



　　N——萬向聯軸器轉速，r/min



　　Kn——萬向聯軸器的轉速修正系數，



　　Kh——萬向聯軸器的軸承壽命修正系數



　　K ——萬向聯軸器的兩軸線折角修正系數



　　Ka——載荷修正系數。載荷均勻，工作平穩時，Ka=1.0;載荷不均勻，中等沖擊時，Ka=1.1～1.3;較大沖擊載荷和頻繁正反轉時，Ka=1.3～1.5，特大沖擊載荷和頻繁正反轉時Ka>1.5。



　　對于轉速高、折角大或其長度超出規定的萬向聯軸器，除按上述計算處，還必須驗算其轉動靈活性，轉動靈活性用n 表示，一般情況下：n >18000。



　　式中 ——萬向聯軸器的軸線折角，(°);n——萬向聯軸器的轉速，r/min.



三、品牌介紹：



德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾、法拉利、ZF、卡特彼勒、利勃海爾、多納、沃爾沃、MAN等。德國Elbe的產品涉及鐵路機械、工程機械、交通運輸車輛、農業機械、工業制造機械等。





四、產品分類：



德國ELBE萬向聯軸器、



德國ELBE萬向節、



德國ELBE離合器、



德國Elbe傳動軸、



德國ELBE十字軸

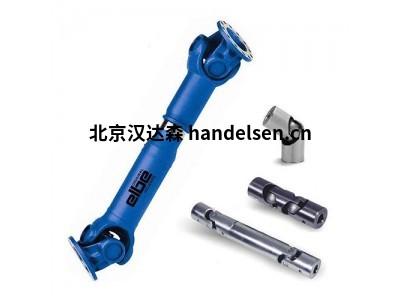

五、Elbe萬向聯軸器有9個系列：



1.ELBE 精密萬向軸 0.600系列



2.ELBE 球窩萬向軸 0.800系列



3.ELBE 十字萬向軸 0.700系列



4.ELBE 萬向聯軸器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列



ELBE精密萬向軸0.600系列：



當確保高速（高達5000 rpm）的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。



六、產品應用:



ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。
