Phytron-Elektronik執行器技術參數

楊文輝 QQ：2850590598   手機：18301216381 電話：010-64717020-111 傳真：010-84786709-666 郵件：sales11@handelsen.cn

產品分類：馬達和執行器、驅動程序和控制器、機械與設備

LAV腔調諧器線性執行器設計，例如用于粒子加速器腔調整

技術細節

基于VSS標準的粒子加速器應用的主軸電機設計：

步進電機 200步/轉（1.8°），帶集成齒輪50：1（10：000步/轉）

設計用于1300N軸向力

42 V，1.2 A

主軸和螺母系統，非磁性

外殼，法蘭和內部零件的材料為不銹鋼或鈦

干潤滑，適合在-270°C至+40°C的真空下使用（也適用于> -35°C的環境的脂潤滑版本）

可選的EMC電纜屏蔽

繞組熱電偶K型

型號：LAV 52 . 200 . 1,2 - VGPL 52 / 50 – X

LAV線性執行器是一致的精確調整型腔的答案在特高壓和低溫環境中。線性執行器的特點是其極具挑戰性的使用環境條件。 同時，LAV保證了高性能和精確定位。使用步進電機消除了需要靈敏的反饋傳感器。 這個允許在惡劣的環境中使用條件不限制定位準確性。

該P(yáng)HY SPACE 步進電機系列是30年以上的空間遺產和空間超過1000 Phytron電機的結果。所述PHY SPACE內置抵抗振動，輻射和高溫。由于采用了ECSS兼容材料，因此phy SPACE 滿足了超高真空使用的高要求，同時提供了最佳的功耗，散熱，雜散磁通，高精??度定位，長壽命和極高的耐用性。

技術細節

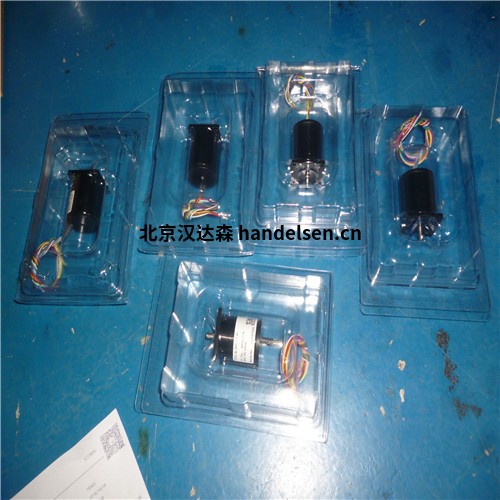

2相混合式步進電機

保持扭矩從3.1到420 mNm

直徑從20到57毫米

每轉200整步

精度5％（1.8°）

專為沖擊和振動負載而設計

4線并聯

預除氣

K元素集成

-40°C至+120°C

繞組溫度最高+200°C（短期）

輻射強度高達10 6 J / kg

排氣溫度高達200°C（組件）
