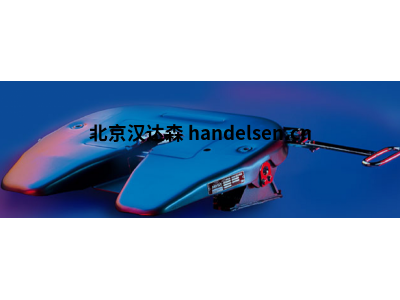

JOST聯軸器的產品性能



JOST第五輪聯軸器的結構確保了最高的安全性。

插入?yún)^(qū)域中的挺桿可確保將主銷準確地引導到第五個車輪聯軸器中。

獲得專利的鎖爪上的凹槽可防止危險的誤鎖。

兩側支撐的鎖桿確保了極為穩定的安全系統。



一、產品優勢：

調節螺釘允許隨后調節鎖，從而降低磨損。

磨損環易于更換，而無需拆卸第五輪聯軸器。



二、軸承座:

選擇第五輪聯軸器時，應特別考慮對軸承布置，安裝和維護的要求?；旧?，JOST第五輪聯軸器可以普遍使用。



1.橡膠軸承–“ C”型



帶有橡膠裝置的第五輪聯軸器特別適合于劣質路面。橡膠墊是減震的并且免維護。



2.萬向節安裝–型號“ G”



萬向軸承的設計允許越野狀態下的拖拉機和半掛車之間滾動。由于應變高，它被設計為帶有耐磨軸承襯套的樞軸軸承。橫向懸掛必須

在道路上禁用。





3.樞軸軸承–型號“ K”



K軸承的移動特別容易，并且抗扭且免維護。由于其縱向彈性（橫向移動），它可以保護機箱。



4.樞軸軸承–型號“ D”和“ E”



樞軸軸承的安裝高度低，“ E”型無需維護。它特別適用于滑動和雙高第五輪系統。





三、安裝說明



第五輪聯軸器通過安裝板固定在拖拉機車架上。提供各種安裝板和第五輪安裝高度，以促進第五輪高度與現有拖車系統之間的精確匹配。



第五輪聯軸節建在拖拉機的車架或副車架上。在安裝或改裝設備時，必須遵守第五輪聯軸器和安裝板的JOST安裝說明以及車輛制造商提供的相應安裝說明。



四、可選配件

JOST Fleetmaster手柄是帶有彈簧夾的手柄擴展件（比標準手柄長250毫米）。JOST Fleetmaster Handle有助于打開過程，特別是在通道和空間受限的情況下?？梢允褂酶綆У膹椈蓨A將其固定。這使得能夠改進和更安全地使用第五輪聯軸器。JOST Fleetmaster手柄可以加裝JSK 36 D第五輪聯軸器以及JSK SL或ProTech滑塊。



五、應用：

現代車隊對操作員和駕駛員提出了復雜的要求。因此，至關重要的是要使其盡可能安全地操作車輛，保持站立時間并避免發生事故。因此，JOST開發了各種相互依存的系統來自動化或支持手動程序。因此，它們不僅提高了安全性，而且提高了效率。





所有系統都在聯接過程中和/或在檢查第五輪聯接鎖定機構時為駕駛員提供支持。這可以通過聯軸器本身上的LED顯示屏，具有遠程顯示和/或在駕駛室中進行遠程操作的駕駛員輔助系統或KKS進行處理，這可以使整個聯軸器過程自動化。自然，我們的傳感器解決方案可以與LubeTronic結合使用。





在此目錄的“系統”一章中有關于傳感器解決方案的更多信息。



六、保養

眾所周知，定期進行徹底的維護是確保第五輪聯軸器長壽命的最重要因素。但是，潤滑會導致停機，造成金錢損失并損害環境。為了改善這種情況，

有一系列解決方案可以使?jié)櫥菀?，甚至在一段時間內完全不需要潤滑。







“ W”版

JSK 37 CW / EW系列第五輪聯軸器和所有“ W”版本的JSK 42系列第五輪聯軸器在安裝表面上配有塑料頂板襯套，在鎖緊機構中配有帶塑料插件的耐磨環。結合免維護橡膠或樞軸軸承，鎖爪上只有一個潤滑點需要局部潤滑。所有易損件都可以快速，輕松地更換。因此，低維護的第五輪聯軸器既節省了時間和金錢，又節省了資源。



“ LubeTronic 5Point”版本



LubeTronic 5Point是為不帶頂板

襯套的第五輪聯軸器而開發的。這是一個集成在第五輪聯軸器中的潤滑系統，

可確保對第五輪聯軸器板和鎖爪進行可靠的潤滑。LubeTronic的電子操作可最大程度地減少潤滑劑的消耗，并確保對第五個Weel聯軸器進行最佳潤滑。潤滑脂的供應量足以滿足大約。1年。



七、技術指標

ECE指令包括一系列國際通用的，一致的汽車技術規則以及汽車附加部件。ECE標志應貼在已獲得ECE批準的每輛汽車或汽車的附加部件上。該標記由一個大寫字母“ E”的圓圈和發出批準的國家的ID號組成。因此，“ E1”代表德國。



第五輪聯軸器和安裝板被認為是用于連接牽引車和掛車的牽引車的附加部件，使它們成為經過型式認可的車輛連接部件。

對于JOST第五輪聯軸器和安裝板，主要涉及ECE指令R55（車輛組合的機械聯軸器組件）。我們系統解決方案的另一個重要指令是ECE指令R10（電磁兼容性）。







在安裝，操作，更換或翻新第五輪聯軸器時，必須遵守制造商的規格，JOST安裝和操作說明以及適用的國家法規。在德國，適用StVZO（德國道路交通許可法規）第19、20、21和27條。



八、常見型號

JOST Vibrating trough-type feeders

JOST Tube-type feeders

JOST Dosing feeders

JOST Resonance conveyors

JOST Carry-slide-conveyors

JOST Spiral elevators

JOST Vibrating screens

JOST Shake-out conveyors

JOST Shake-out Vibrating

JOST tables Sand breaking mills

JOST Furnace loaders

JOST Casting coolers

JOST Sand coolers

JOST Conveying systems

JOST Screening systems

JOST Dosing systems

JOST Vibrating coolers





JOST于60年前提交了第一個鑄鋼第五輪聯軸器的專利申請。從那時起，JOST的第五輪聯軸器在世界范圍內一直是成功的故事。所有知名的汽車制造商都對JOST的專業知識和性能表示信賴。



廣泛的產品范圍和高質量對于贏得客戶的信任與公司創新的技術以及可靠的全球成品和備件供應同樣重要。



為全球各地的客戶生產了數百萬個第五輪聯軸器的任何人都知道什么是重要的。JOST為任何應用提供第五輪聯軸器。其中包括重量優化的壓制鈑金接頭和堅固的鑄鋼接頭，可承受6至74噸的載荷。
