SAMSON電動氣動定位器用于工業領域

一、技術參數



 操作：線性和旋轉（獨立于故障保護動作或移動方向）

行程/旋轉：高達300mm或100o

輸入：?jiǎn)蝹€(gè)多轉按鈕

顯示器：字母數字液晶顯示器，可旋轉180度

通訊：Profibus PA和SAMSON TROVIS VIEW

對照組：PD

校準和調諧：自動校準，有四種不同的初始化模式



二、產品應用





在工業用氣的產生和分配過程中，溫度可降至-196°C。僅有少數材料能經受如此低的溫度。SAMSON掌握了不同氣體、溫度轉換、壓力等級和特定流動條件的組合、積累了專有技術并在與氣體生產商的密切合作中不斷進行發展完善。

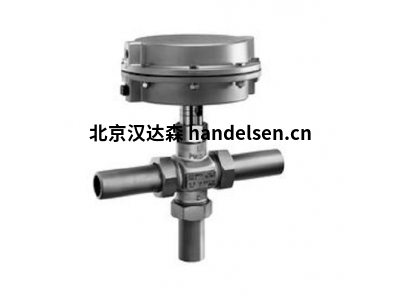

在用于空分裝置的冷箱內，控制閥采用低導熱系數材質的延長閥蓋以減少熱交換，波紋管密封使閥體內的低溫介質得以保持?；谶@樣的設計，閥門也可水平安裝。此外，SAMSON還可提供用于PSA（變壓吸附）的相關設備。



在壓縮空氣罐內，SAMSON的過壓閥和增壓閥在排氣時可靠地保持了壓力的穩定性。Media6壓力表和相關的遙測系統實現了自動化的遠程監控和供應管理。





 3730-4型是一種全功能Profibus-PA型電動氣動定位器，設計用于一般工業應用。該定位器可與單作用線性和旋轉控制閥以及雙作用線性和旋轉控制閥一起工作，外加一個反向放大器。3730-4型的數字優勢為通過4種初始化方法控制的閥門和執行器提供了自校準和自動自適應。該數字定位器具有預設參數，僅需調整偏離標準的值。有50多個參數和30多個錯誤代碼，大多數關鍵設置和信息都可以交流。單個多轉按鈕的HMI（人機界面）和LC顯示屏允許在裝置上進行信息通信。3730-4型基于電位計的行程傳感器不易磨損，這種磨損通常出現在基于齒輪的行程傳感器中。3730-4型的行程范圍可限制為最大行程的1/5，也可在分程運行。



三、產品型號：



3760型定位器與3277型執行器直接連接；4765/4763型定位器按DIN IEC 534標準進行連接；3766/3767型單或雙動作定位器可與3277型執行器直接連接，按DIN IEC 536標準連接或按VD/VDE 3845標準連接旋轉執行器；3761防爆型定位器帶6116型I/P轉換器3761型單或雙動作定位器用于按VDI/VDE 3845標準連接旋轉執行器

閥門定位器

4763閥門定位器 3787閥門定位器 3785閥門定位器

3780閥門定位器 3766/3767閥門定位器 3761閥門定位器 3760閥門定位器 3730-1閥門定位器 3730-2閥門定位器

3730-3閥門定位器 3730-4閥門定位器 3730-5閥門定位器 　 I/P轉換器

6102電氣轉換器 6112電氣轉換器 6116電氣轉換器

開關和電磁閥

4746限位開關 4744限位開關 3776限位開關

3775限位開關 3768限位開關 4708調節器

3701電磁閥 3709氣動閥 3770隔離柵

節流閥3241-DN40-PN16-KVS25/3271-240

節流閥3241-DN50-PN16-KVS25/3271-240

溫度開關5345-2  30-90度，5345-1  70-130度

比例調節氣動熱動閥4763-.04 suppiymcx

密封圈型號8.406-0598，8.406-0634

反向檢查閥1.590-6816

電氣轉換器6111(ID:) ，6111-01910，6111-01010

氣液壓補償裝置1.180-4748（32.4MPa）







SAMSON提供用于HVAC應用的模塊化控制閥的綜合選型，可配置電動、電液或氣動執行機構。這些執行機構用在控制范圍內的性能絕對可靠。
