控制閥門的正確選型是控制設備實際中的一個重要環節。實際上，如閥門選型不當，即使在回路中采用了出色的控制器，也不能實現良好的控制。為達到良好的調節性能，應使閥門在其整個行程的中間部分運行。閥門選型時采用的流量值應為設計期間的最大估計值，范圍在1.2-1.6之間。采用以下閥門流量系數進行閥門選型計算。每種規格的閥門都有一個特定的流量系數，具體件“技術規格表

液體

以下公式適用于在工作溫度下不會蒸發的液體

流量用kg/h表示

CV=Q/(27.1√(Δp⋅y))    Q=CV 27.1√(Δ_P⋅y)

Q=工作溫度時的流量，單位時kg/h

Y=工作溫度下的液體密度，單位是kg/m3(15℃時，水的密度為1000)

ΔP=壓差 單位 bar

流量用m3 /org表示

CV=1.17 Q √(y/Δp)     Q=  CV/(1.17 √(y/Δp))

Q=工作溫度時的流量，單位時kg/h

Y=工作溫度下的液體密度，單位是kg/m3(15℃時，水的密度為1)

ΔP=壓差 單位 bar

液體粘性修正系數

第一種情況：出口絕對壓力大于入口絕對壓力高50％

CV=  Q/380 √((y.T)/(.Δp.P2))

Q=流量 單位Nm3/h

Δp=壓差 單位bar

P2=閥門出口絕對壓力 單位bar

Y=相對于空氣的氣體比重（空氣比重為1）

T=絕對溫度（t+273）°C

第二種情況：出口絕對壓力比入口絕對壓力低50%（臨界流量）

CV=  Q/250P1 √(y⋅T)

P1=閥門入口絕對壓力  單位bar

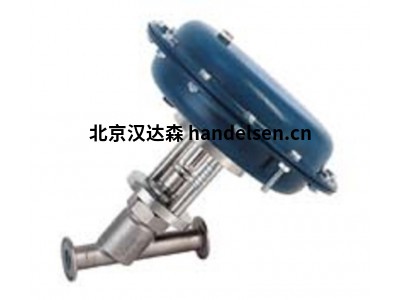

產品參數：

工作控制方式

-2V-NC常閉（空氣打開，直通閥）

-2V-NO常開（空氣關閉，直通閥）

尺寸

-DN15-DN50

壓力等級

-PN16

閥體材料：

-球墨鑄鐵 GS400-12(環氧清漆)PN16

閥座

-AISI316L不銹鋼

連接方式

-法蘭 PN16-凸面（RF）UNI2229

上閥蓋

-符合AAISI420標準鋼

閥塞

等百分比、線性。

AISI 316L 帶PTFE-PTFE/GG插芯（軟質密封）

AISI 316L帶高性能聚合物插芯(HPP)

自調節填料箱

STD-“V”形環+PTFE  +石墨環

LTS-純PTFE “V”形環+ PTFE  +加強石墨環

支架

-球墨鑄鐵 GS400-12(環氧清漆)

伺服控制器

-采用雙向氣動膜片（最大 2.5bar），采用FE沖壓板(環氧清漆)

-規格：S.200、S.275、S.340、S.430

-標準彈簧范圍：3-15psi、6-18psi、6-30psi

-電流設備：行程指示器

-附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。

應用：

Burocco布魯克EURO系列控制閥可控制多種流體：蒸汽、過熱水、等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。根據客戶要求，可將閥門用于特殊領域

 1. 該系列閥門適用于稀質流體

 2.該系列閥門可配套多種閥塞，根據要求自由組合。

Burocco布魯克閥門選型euro

Burocco布魯克填料箱規格

控制閥填料函類型的選擇取決于流體的特性，其壓力和溫度。 EURO系列的閥門有兩種填料箱。

標準填料箱（STD）。

由PTFE填料中的“ V”形環，石墨環和帶密封件的上導板組成。 可使用至180°C，并結合軟密封塞。

注意！

在開始使用之前，必須用最大壓力的流體在閥門全開的情況下仔細清洗管道。建議在閥的入口處放置一個過濾器，以防止異物進入閥座和閥芯之間的空隙。 （我們建議使用經過過濾的干燥空氣為氣動伺服控制系統供氣）。閥門的最佳安裝位置是垂直的，并且最好的工作方向是流向與閥芯相反（請參見閥體上的箭頭）。在高溫下充分工作幾個小時后，檢查閥體螺絲是否正確鎖定。確認在工廠安裝了閥門之后，還留有足夠的空間來拆卸伺服控制器以進行維護操作。拆下伺服控制器之前，檢查設備中的是否殘留帶壓和溫度介質，然后將閥門置于打開位置。如果要完全拆卸伺服控制器，請使用適當?shù)膬x器，并注意排出彈簧的張力。重要：請勿將手，工具或其他物體插入閥體內。
