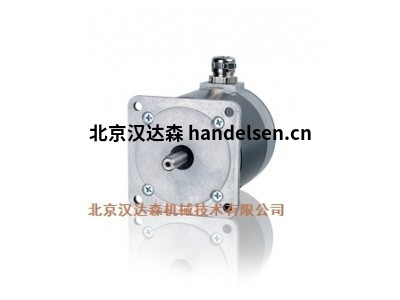

Phytron-Elektronik控制器ZSS 32.200.1,2

韓麗萍 QQ：2850590600   手機：13552890098 電話：010-64717020-175 傳真：010-84786709-666 郵件：sales8@handelsen.cn

 Phytron-Elektronik控制器

Phytron在這些價值觀的基礎上于1947年成立，至今仍保留著它們。我們的員工參加定期的進一步培訓課程，并從各個管理層的開放式溝通。結果是，Phytron取得了持續的成功，并被評為“ TopJob”公司。

產品分類：馬達和執行器、驅動程序和控制器

可自由編程的運動控制器（PMC），用于多軸步進電機應用

所述PHY MOTION TM自由編程多軸運動控制器集成高性能的驅動能力（多軸同步和內插）與PLC功能（I / O的，模塊化，現場總線），用于步進電機驅動的應用程序。

技術細節

閱讀更多：PHY MOTION TM產品概念-步進電機的自由可編程運動控制器

特征

新增：集成功率級，120 V，15A

新增：具有安全扭矩關斷功能的模塊（SIL 3 / PLe）

新增：可選集成電源

每個軸已包含2個限位開關和1個參考開關（電氣隔離）

通過子模塊每個軸的可選編碼器（ENDAT / SSI），旋轉變壓器和溫度評估（Pt / K元素）

插補（每個分度模塊2個軸為圓形，另外2個軸為線性）

I / O模塊（數字8/8；模擬4/4）

腳本程序管理

使用phyLOGICTM協議和軟件進行優雅，簡單的編程（與我們久經考驗的MiniLog協議兼容）

多種HMI接口：可選的集成觸摸屏，外部觸摸終端，BT5 AM操作面板或通過藍牙的android平板電腦。

用于PHY MOTION TM的 LabVIEW®-VI

新增：phy MOTION TM的 EPICS驅動程序

主機介面

USB和其他可選：以太網，ProfiBus / ProfiNet，CAN，RS 485，RS 232，RS 422，藍牙，...

供應

主電源和中間電源模塊24至70 V DC

住房

臺式，滑軌，副機架或壁掛式安裝

可變的外殼尺寸（6、8、10、21插槽為標準尺寸）

模組

1軸步進電機驅動器（I1AM01）

4軸分度器（I4XM01）

用于APS 功率級的運輸模塊（INAM01）

外部功率級的分度器   （I1EM02）

索引器接口（EXAM01）

數字量I / O（DIOM01）

模擬量輸入和輸出（AIOM01）

PID調節模塊（PIDM01）

集成觸摸屏（TPM01）

型號示例：phyMOTION-21SL-p

Phytron  phyMOTION-10SL-R-s

技術細節

步進電機具有集成控制器功率級用于SIMATIC ET 200 ® SP

TM StepDrive 1x24..48V / 5A模塊成功完成了西門子執行的系統一致性測試。

適用于帶有4-，（6-）或8導線的2相步進電機的雙極控制

5 A PEAK相電流，增量為100 mA

24至48 V DC電源

高達1/256微步

物理分辨率：約 每轉51,200個位置（0.0070°/步）。對于微定位，應考慮使用帶計數器的編碼器。

步進頻率：250,000步進/秒

限位開關和參考開關的三個數字輸入

診斷LED（集體錯誤，電源，停用，數字輸入，電動機正在運行）

兩種操作模式：定位和工藝對象模式

兩種連接類型：功率級和分度器

在線控制器參數設置和診斷

通過步編程® 7，TIA博途®（從版本V15）或通過GSD（ML）文件

工作溫度：0至+60°C

防短路，過載保護

認證：CE

Phytron  TM StepDrive -V 1.0.0CC40

Phytron  ZSS 32.200.1,2

Phytron  MSX 152/120V MINI (5V)

Phytron  VSS 25.200.0,6-HV-4Lp

Phytron  RSH 80.200.7,5-I

Phytron  phyMOTION-21SL-R-p

Phytron  ZSS 26.200.1,2-GPL26-4Lp-5m

Phytron  ZSS 32.200.1,2

Phytron  VSS 43.200.2,5-GPL-UHVS-HY

Phytron  VGPL 42.3/100-UHVS-HY

Phytron  GSP MINI 92-70-230V

Phytron  ZSS 43.200.2,5-GPL

Phytron  GPL 26.2/33,22

Phytron  RSH 80.200.7,5

Phytron  ZSS 26.200.0,6-E

Phytron  VSS 25.200.1,2-UHVS-4Lp

Phytron-Elektronik  VSS 42.200.2,5-UHVS-4Lp

Phytron-Elektronik  ZSH 107/3.200.12,5

Phytron-Elektronik  ZSS 43.200.2,5

Phytron-Elektronik  GSP MINI 92-70-230V

Phytron-Elektronik  STEP-DRIVE-5A-48V

Phytron-Elektronik  ZSS 32.200.1,2

Phytron-Elektronik  VSH 80.200.5-UHVC1-KTC-4Lp

Phytron-Elektronik  phyMOTION-21SL-RI-pb

Phytron-Elektronik  RSH81.200.7.5

Phytron-Elektronik  ZSO 92/70 MINI

Phytron-Elektronik  GSP MINI 92-70-SFI-230V

Phytron-Elektronik  ZMX+ 32-RS485-GT

Phytron-Elektronik  RSS 79.200.5-GPL

Phytron-Elektronik  GPL 80.2/14

Phytron-Elektronik  ESS 80-2.200.7,5

Phytron-Elektronik  ZMX+ 32-RS485-GT

Phytron-Elektronik  ZSS 32.200.1,2

Phytron-Elektronik  VSH 100.200.10-HV-8L

Phytron-Elektronik  VSS 26.200.1,2-HV-4Lp

Phytron-Elektronik  RSH 80.200.7,5-I

 WAREX Valve蝶閥DKZ 110

110系列是一種緊密密封的插入式法蘭閥門，根據DIN EN 1092進行法蘭密封。這些閥門絕對符合DIN EN 12266泄漏率A的氣密性。外殼為一件式，密封套有兩種設計–可更換或修復硫化。截止閥適用于固體，液體和氣體介質，溫度范圍為– 40至+ 200°C。該系列也可作為節流閥（金屬密封蓋）用于溫度超過200°C的熱氣體

特征

免維護設計

很大程度上自給自足的房屋

位于中心的閥盤設計為促進流動，并帶有特殊的軸連接，

在兩個流動方向上都提供了密封

可拆封

具有側向重疊的密封件和附加的密封

邊緣，可在兩個法蘭之間實現密封，而無需任何額外的法蘭密封

軸端和電樞頭設計

為適合各種驅動器。符合DIN / ISO 5211的接口

在Ex版本中也可用于區域0/20 incl中的應用程序。EC型檢查
