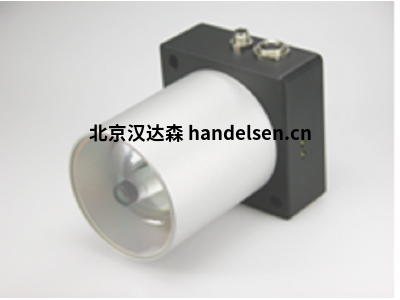

Sensor反射式顏色傳感器SI-COLO系列



SI-COLO3和SI-COLO4系列的顏色傳感器以3色范圍方法工作。作為光源，它們使用脈沖白光LED，發光顏色傳感器使用UV LED。分別以30 kHz或100 kHz進行調制，并且鎖定技術可確保對外部光的極高靈敏度。用于從目標反射的光的紅色，綠色和藍色含量的三重接收器用作接收器。



SI-COLO3顏色傳感器最多可以“教??授” 15種顏色，而SI-COLO4顏色傳感器最多可以“教??導” 31種顏色?？梢詾槊糠N教導的顏色設置公差。在X / Y INT或s / i M模式下，公差表示空間中的彩色滾筒。在X / Y / INT或s / i / M模式下，公差表示空間中的色球。根據s / i M和s / i / M進行顏色評估使用Lab計算方法。



顏色檢測可以連續運行，也可以通過外部SPC觸發信號啟動。所檢測到的相應顏色或者作為二進制代碼在4個數字輸出（對于SI-COLO3的情況下）或在5個數字輸出（對于SI-COLO4的情況下）輸出，或者可以將其直接發送到輸出，如果僅最多可以檢測到4種顏色（SI-COLO3）或5種顏色（SI-COLO4）。同時，通過4個LED在SI-COLO3外殼上可視化檢測到的顏色代碼，通過5個LED在SI-COLO4外殼上可視化。此外，可以通過傳感器外殼上的“示教”按鈕來教授顏色。



針對各種應用專門設計了各種類型的顏色傳感器，例如，對于高光澤度的物體，也可以通過使用偏振濾光片（-POL型）以最高的可靠性檢測顏色。具有相應光學附件單元（-FIO型）的緊湊型光纖版本非常適合安裝空間有限的應用。另一方面，如果應用程序需要1000 mm的工作距離，則可以通過集成光學單元和超亮環形照明（-FCL型）的版本來解決。



SI-COLO-GD：用于顏色光澤度檢測的特殊傳感器：



SI-COLO-GD彩色光澤傳感器可檢測物體的顏色和光澤。以下將物體的顏色和光澤信息稱為矢量。僅當表面的向量數據與先前教導的示教向量匹配時，才能識別表面。



? 參數設置下的Windows®PC軟件

? 上的類型范圍的信息

? 測量原理SI-COLO3與SI-COLO3-范圍

? 測量原理SI-COLO4與SI-COLO4-范圍









Windows®PC軟件下的參數化



使用SI-COLO3-Scope或SI-COLO4-ScopeWindows®用戶界面，可以輕松地為SI-COLO3或SI-COLO4系列的顏色傳感器選擇不同的評估模式。原始數據和計算出的顏色值均以圖形和數字形式顯示?？梢允褂密浖琍LC或直接通過傳感器中集成的按鈕進行教學。







有關類型范圍的信息



–d ... （具有各種光斑直徑大小的集成光學元件）

高速檢測小物體的顏色



SI-COLO3-d…或SI-COLO4-d…系列的彩色傳感器投射出一個直徑約25mm的白光點。在要檢測的物體上1.5毫米至50毫米（取決于傳感器類型）。發射器光學單元位于接收器光學單元的中心，這導致了高度緊湊的設計。這允許高精度，高速地檢測小的物體，例如遠距離的彩色標記或電線。



–DIL （帶有表面漫射器的漫射光）

結構化和不均勻表面的顏色檢查



對于許多需要顏色檢查的物體，不均勻的表面會導致顏色確定的問題。例如，結構化的表面會導致光澤度波動，這會給常規的顏色傳感器帶來困難，因?yàn)槿Q于光澤度，有時會更密集地檢測顏色，有時會更不強烈地檢測顏色。

實際顏色通過直接反射而變亮或“變軟”，這取決于表面的相應光澤率。使用SI-COLO -...- DIL系列的顏色傳感器，漫射照明會大大降低這種光澤效果。此外，大的檢測范圍允許對結構起伏進行光學積分，并且因此以高的穩定性可靠地檢測顏色。



–FCL （通過透明玻璃板產生的聚焦光束）

遠距離可靠的高速彩色檢測



SI-COLO -...- FCL系列可實現遠距離物體的顏色區分。根據版本和對象，最大可實現400 mm的距離。FCL系列除其他外還具有超亮白光LED。理想地，該系列的傳感器可用于區分相同顏色的光澤和非光澤物體（例如，沒有透明箔的物體和帶有透明箔的物體）。



–LUMI（帶有UV LED）

快速檢測熒光物體的顏色



發光顏色傳感器SI-COLO-LUMI-30系列有一個傳感器，除了亮度差異（灰度評估）之外，還可以執行色彩差異?？梢酝ㄟ^(guò)Windows®PC軟件SI-COLO3-Scope或通過集成在傳感器中的按鈕或通過數字輸入IN0來教授熒光對象。



–POL （通過偏振濾光片的偏振光）

光澤物體的顏色檢查



實際上，對光澤物體的顏色進行可靠的檢測通常非常困難，因?yàn)閷?shí)際的顏色信息會與由光澤效果產生的直接反射混合在一起。因此，豐富的顏色變成了“柔和”的顏色。集成在SI-COLO -...- POL顏色傳感器中的偏振濾光片可防止這種直接反射，因此可以清楚地識別并可靠地檢測實際顏色。

因此可以清楚地識別出反射表面，例如汽車部件上的高光油漆。



–FIO （與FIO系列的光纖和光學前端一起使用）

通過靈活的集成，即使在困難的任務上也可以進行色彩控制



FIO系列是色彩傳感器系列，具有最靈活的應用可能性。除了每種用于透射光和反射光操作的50多種不同的傳感器頭變體之外，還有近70個光學前端可用。在外部光源的幫助下，動態范圍可以大大增加。由于使用了光纖，該系列也非常適合用于防爆區域。



使用SI-COLO-.. 3-FIO對自發光物體進行顏色測量：

結合反射光光纖和中性吸收劑固定單元，SI-COLO -...- FIO可以執行顏色檢查不同的自發光物體。









具有SI-COLO3-Scope的 測量原理SI-COLO3 （Windows®PC軟件）



SI-COLO3顏色傳感器檢測目標物漫反射的輻射。SI-COLO3色彩傳感器使用功率可調的白光LED作為光源。用于從目標反射的光的紅色，綠色和藍色含量的三重接收器用作接收器。通過無級調節集成光源和接收器信號的可選增益，可以將傳感器設置在幾乎任何表面上。





通過RS232接口，可以在PC和SI-COLO3顏色傳感器之間交換參數和測量值。所有用于顏色檢測的參數都可以存儲在SI-COLO3顏色傳感器的非易失性EEPROM中。完成參數設置后，無需使用PC，顏色傳感器即可在“獨立”模式下以當前參數繼續運行。



SI-COLO3 V6.4系列的傳感器可以進行校準（白光平衡）?？梢詫?duì)任何白色表面進行平衡?？梢赃x擇根據CIE標準具有24個色域的ColorCheckerTM表，然后可以對其中一個白域執行白光平衡或校準。 具有SI-COLO4-Scope的









通過RS232接口，可以在PC和SI-COLO4顏色傳感器之間交換參數和測量值。所有用于顏色檢測的參數都可以存儲在SI-COLO4顏色傳感器的非易失性EEPROM中。完成參數設置后，無需使用PC，顏色傳感器即可在“獨立”模式下以當前參數繼續運行。



可以對SI-COLO4 V6.4系列的傳感器進行校準（白光平衡）。可以對任何白色表面進行平衡。可以選擇根據CIE標準具有24個色域的ColorCheckerTM表，然后可以對其中一個白域執行白光平衡或校準。
