Sensor高頻對比傳感器SPECTRO-1系列



 適用于UV，VIS和IR范圍



的高頻對比度傳感器 SPECTRO-1傳感器是對比度傳感器，幾乎可以實時記錄最小的亮度差異。該傳感器具有模擬和數字信號輸出。使用光纖類型（FIO），可以在透射光模式和反射光模式下進行檢查。



通過使用不同的光源（除了白光版本，還可以使用帶有UV，紅色，藍色和IR光源的版本），可以從UV范圍，可見范圍以及整個范圍進行測量。到紅外范圍 由于較寬的類型范圍，物距最大約為?？梢詫崿F(xiàn)1000毫米。



可以使用SPECTRO1-ScopeWindows®PC軟件輕松設置傳感器參數。集成在軟件中的示波器功能使實時觀看信號特性成為可能。



SPECTRO-1系列的對比度傳感器可以檢查被動和主動物體。使用該軟件，可以將傳感器從被動對象切換到主動對象。傳感器的模擬輸出提供有關當前對比度值的信息，而數字輸出可用于檢查各個對象是否在允許的公差范圍內。



SPECTRO-1對比度傳感器具有200 kHz的驚人高掃描頻率。



? 有關類型范圍的信息

? 測量原理SPECTRO-with SPECTRO1-Scope









有關類型范圍的信息



–COF （共焦光學）



發射器和接收器光學器件聚焦在相同的距離。發射器光學器件集成在接收器光學器件中，可實現高度緊湊的設計。該-COF型尤其是在大的距離的特征在于小的光點的大小，這意味著，即使小的物體也能夠可靠地在大的距離（<千毫米）檢測。除白光類型外，還有在紫外線范圍內工作的版本（在發射器側使用UV-A光，在接收器側評估可見波長范圍；- 因此可以將COF-UV類型用于檢查熒光物體），以及使用紅色激光（-C OF-LAS和-COF-LAS-CYL，它在較大的傳感器距離下會產生十分之一毫米范圍內的光點大小，并允許非常窄帶的光學濾波。



–DIF（帶有體積漫射器的漫射光）



發射器LED發出的光極度漫射，從而極大地降低了光澤度。傳感器因此將有光澤的黑色表面識別為黑色，并且沒有與光澤相關的灰度值向更高的值偏移。



–DIL （帶有表面漫射器的漫射光）



目的是減少光澤效果。直接反射會對灰度值的確定（對比度）產生干擾，這意味著光滑的黑色表面也可能被檢測為灰色，即它們看起來比正常情況下更亮。通過使用表面漫射器可以減少直接反射，因為漫射發射器光的速率會增加。



–FCL （帶透明玻璃盤的定向光）



發射器LED呈環形排列。它們與窄帶光錐會聚在傳感器單元定義的距離處（使用-50-FCL，例如距物體50毫米的傳感器距離）。漫反射光和直接反射光都可以到達接收器光學器件，這意味著需要對灰度值（對比度）和光澤度進行綜合評估。因此，對于該傳感器系統，有光澤的黑色物體不同于暗淡的黑色物體。除白光LED版本外，還有IR型（860 nm），可用于暗淡度檢查。



–POL （帶有偏振濾光片的偏振光）



傳感器系統在發射器和接收器側均具有偏振濾波器。兩個濾光器的偏振方向相對于彼此旋轉90°，這意味著相同偏振方向的光無法通過接收器濾光器。由于偏振方向僅通過漫反射而不是通過直接反射來改變，因此該傳感器類型非常適合抑制光澤，但也適用于檢測透明塑料膜（也可以檢測其旋轉方向），因為這種膜也可以表現出一定的極化作用。



-UV （具有UV-LED）的



通過這種傳感器類型，由發射器LED發射的紫外線會被熒光物體部分轉換為可見波長范圍，然后可以在接收器側進行檢測。

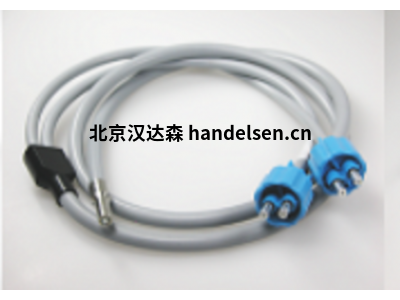

–FIO （與FIO系列的光纖和光學前端一起使用）



可以提供多種類型的光纖透射光和反射光。結合各個附件光學元件，可以在反射光操作中實現從0.2 mm的直徑開始的物距，從10 mm的物距到500 mm的物距，以及50 mm的光點尺寸，以及收發器距離最多可以覆蓋2000 mm。除了白光LED版本外，還有在UV-A，藍色，紅色和IR波長范圍內運行的版本（860 nm的暗度檢查）。









帶SPECTRO1-Scope的 SPECTRO-1測量原理（Windows®PC軟件）



SPECTRO-1系列的傳感器采用單通道設計，即，它們獲取來自接收器的模擬信號并評估該信號。諸如白光，UV光，IR光或激光的各種光源可以用作發射器。接收器與發射器相應地匹配。通過電壓輸出和電流輸出提供所獲取的模擬信號。



該軟件可用于為模擬信號選擇各種評估模式。根據所選的評估模式，通過2個數字輸出提供模擬信號的狀態。數字輸入允許傳感器的外部“示教”。附加輸入允許在輸入正沿上“凍結”模擬輸出信號。



SPECTRO-1傳感器可實現高度靈活的信號采集。例如，傳感器可以在交替光模式（AC模式）下運行，這意味著該傳感器不受外部光的影響，或者可以在恒定光模式（DC模式）下運行，這提供了出色的高速傳感器操作。關閉功能可停用傳感器的集成光源，并更改為DC模式，從而允許傳感器檢測到所謂的“自發光物體”。通過無級調節集成光源，接收器信號的可選增益以及積分功能，可以將傳感器調節到幾乎任何表面或任何“自發光物體”。



微控制器對模擬信號執行12位模擬/數字轉換，從而可以記錄和評估信號。此外，SPECTRO-1傳感器為智能信號處理提供了多種選擇，例如污垢累積補償。



可以通過RS232或以太網（使用以太網適配器，例如SI-RS232 / Ethernet-4 -...）在PC和傳感器之間交換參數和測量值。通過該接口，所有參數都可以存儲在傳感器的非易失性EEPROM中。



PC軟件可簡化傳感器系統（示波器功能）的參數設置，診斷和調整。該軟件還提供了數據記錄器功能，可以自動記錄數據并將其存儲在PC的硬盤上。



SPECTRO-1傳感器可在0°C至80°C的溫度范圍內進行溫度補償。



即使傳感器系統處于安裝狀態，也可以通過RS232接口輕松進行可能的固件更新。



完成參數設置后，無需使用PC，彩色傳感器即可在STAND-ALONE模式下以當前參數繼續運行。
