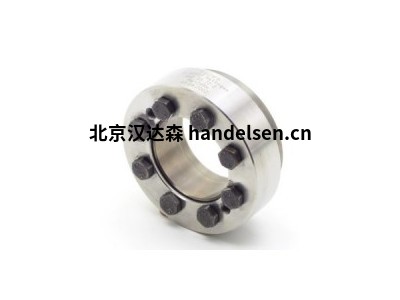

TOLLOK聯軸器全系列供應

自定心
Page 8中高扭矩
直徑范圍為1/4至4 15/16英寸
直徑范圍從6到140毫米
低表面壓力
TLK 111自定心
Page 11中扭矩
直徑范圍從14毫米到65毫米
受限制的radial骨
TLK130自定心
Page 13高扭矩
直徑從3/4到4英寸可用
直徑范圍從20到220毫米
快速安裝
出色的軸/輪轂垂直度
TLK131自定心
Page 13中高扭矩
直徑從3/4到4英寸可用
直徑范圍從20到220毫米
低表面壓力
出色的軸/輪轂垂直度
TLK132 / 139自定心
第16頁/第24頁中扭矩
TLK 132：直徑從3/4到8英寸可用
TLK 132：直徑范圍從20到220毫米
TLK 139：直徑從18到90 mm
緊湊的空間
TLK133 / 134自定心
第16頁/第19頁中扭矩
TLK 133：直徑范圍從3/4到8英寸
TLK 133：直徑范圍從20到220毫米
TLK 134：直徑范圍從14到50毫米
緊湊的空間，是TLK200的理想替代品
TLK 136自動定心
Page 20高扭矩
高吸收彎矩的能力
直徑范圍從100毫米到600毫米
TLK138自定心
Page 22中低扭矩
TLK 138：直徑從1/4到1 3/8英寸可用
TLK 138：直徑6至35 mm
英制集線器的出色解決方案
TLK200不自動定心
第25頁中扭矩
直徑從3/4到8英寸可用
直徑范圍從19到900 mm
自釋放，緊湊的空間
TLK250 / 250L低扭矩
Page 28直徑范圍從14到70 mm
TLK 250：不自我定心；自我釋放
TLK 250L：自動定心
快速安裝
EA01
軸承軸向緊固和齒輪鎖定
TLK 350型號
EA03
薄板鎖定
TLK 133型的方式
帶緊定環
EA05
用TLK 200型鎖定輪轂
帶有特殊的定心環
EA06
大輪轂通過特殊版本鎖定
TLK 400型
EA04
借助特殊型號TLK 700鎖定制動盤
EA02
通過TLK 130型號進行鏈輪鏈輪鎖定
外圈無裂痕
7
Rexnord®Tollok®應用示例Rexnord®Tollok®鎖定組件
油
EA07
通過特殊型號TLK 133進行凸輪鎖定
EA09
在場時使用幾個鎖定組件
扭矩很大
EA11
特殊型號TLK 132
帶螺絲保護環
EA12
特殊型號TLK 132
帶固定環

特點

TOLLOK聯軸器  輪轂H8 軸向運動 H8軸 帶緊定環 EA05-進口

•中高扭矩
•限制的輪轂直徑
•有限的安裝時間
•極低的表面壓力
安裝
仔細清潔輪轂和軸的接觸面以及
涂一層輕質油?；瑒?dòng)鎖
將其組裝到輪轂孔中，插入軸并擰緊
逐步并定期以交叉順序固定所有螺釘
達到如圖所示的擰緊扭矩Ms
評分表。
等級表中顯示的Mt和Fax值
僅在安裝油的情況下有效。不要使用任何
含硫化鉬的油，高壓
添加劑或油脂。以上物質明顯減少
摩擦系數。有關更多信息
有關安裝，請參閱第58頁。
拆解
松開固定螺絲。將螺絲插入
拆卸螺紋并逐漸擰緊，
有規律地以交叉的順序直到后錐
已發布。
如果要重復使用該元件，請對兩者都進行潤滑
螺絲和螺紋。有關更多信息
有關拆卸的信息，請參閱第58頁。
公差，表面光潔度
通過機床獲得良好的表面光潔度就足夠了。
最大允許表面光潔度：
最大Rt 16 µm（Ra 3 µm-Rz 13 µm）
最大允許公差：
h8軸
輪轂H8
軸向運動
TLK 110：在擰緊輪轂的螺絲期間，沒有軸向
相對于軸的運動。
DM集線器計算
輪轂中的壓力Pn可與內部壓力進行比較
在厚空心圓柱體上的壓力。
