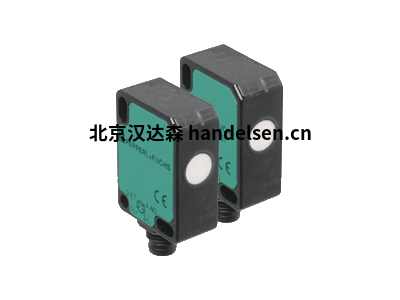

Pepperl+Fuchs對射式超聲波測障 UBE800-F77-SE2-V31

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　微型設計

　　清晰可見的 LED，用于指示通電和開關狀態

　　高開關頻率

　　程序輸入

　　防護等級 IP67

　　產品闡述

　　對射式超聲波測障

　　通用規格

　　感應范圍0 ... 800 mm 發射器/接收器間距

　　標準目標板見表格

　　換能器頻率大約 300 kHz

　　額定值

　　可用前的時間延遲≤ 150 ms

　　極限數據

　　允許的纜線長度最大 300 m

　　指示燈/操作方法

　　綠色 LED通電 ( 發射器 )

　　黃色 LED開關狀態 ( 接收器 )

　　電氣技術規格

　　額定工作電壓24 V DC

　　工作電壓20 ... 30 V DC ，紋波 10 %SS ; 12 ... 20 V DC 靈敏度降至 80 %

　　空載電流≤ 20 mA

　　輸入

　　輸入類型1 路程序輸入 (接收器)

　　電平低電平 : 0 ... 0,7 V ; 高電平 : > 14 V

　　輸入阻抗16 kΩ

　　脈沖長度≥ 3 s

　　輸出

　　輸出類型1 路開關輸出，PNP，常開

　　額定工作電流200 mA ，短路/過載保護

　　電壓降≤ 2 V

　　接通延時≤ 5 ms

　　開關頻率 100 Hz

　　斷態電流≤ 0,01 mA

　　遵守標準和指令

　　符合標準

　　標準EN 60947-5-2:2007+A1:2012

　　IEC 60947-5-2:2007 + A1:2012

　　認證和證書

　　UL 認證cULus 認證，一般用途

　　CCC 認證額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記

　　環境條件

　　環境溫度-25 ... 70 °C (-13 ... 158 °F)

　　存儲溫度-40 ... 85 °C (-40 ... 185 °F)

　　耐沖擊性30 g ， 11 ms 周期

　　抗振性10 ... 55 Hz ， 振幅± 1 mm

　　機械規格

　　連接類型M8 x 1 連接器 ， 4 針

　　防護等級IP67

　　材料

　　外殼聚碳酸酯

　　換能器環氧樹脂/空心玻璃球混合物;聚氨酯泡沫

　　安裝位置任何位置

　　質量每個 10 g

　　緊固螺絲的緊固扭矩最大 0,2 Nm
