德國STAHL環鏈葫蘆STAHL鋼絲繩葫蘆，防爆環鏈葫蘆

獨特和應用范圍最廣泛的起重產品之一。事實證明，

ST 環鏈葫蘆是堅固耐用的杰作，受到了全球用戶，起重

機制造商和系統集成商的青睞。就維護保養和能量消耗

而言，它具有強勁有力，使用可靠和無特殊保養要求的

特點。標準化生產的部件節省了產品的制造成本，再加

上非標部件的精密制造技術，ST 環鏈葫蘆被公認為世界

上擁有頂級質量的產品。

模塊化的設計使得產品組合靈活，以實現您的個性

化解決方案。ST 環鏈葫蘆擁有從 125 公斤到 6,300 公斤

6 種不同的起重量，可用于固定式吊鉤安裝，吊眼安裝、

剛性固定式安裝、或者帶手推小車；配備電動行走小車

可用于標準起重機、非標起重機或系統集成上。獨特的

實心鑄鐵導鏈座設計是 ST 環鏈葫蘆的技術亮點，

它是葫蘆唯一的直接承載部件。

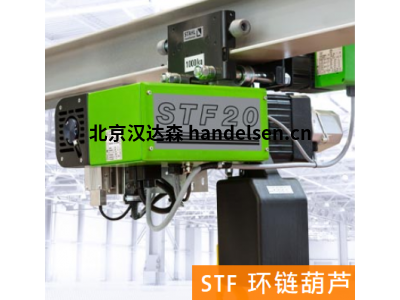

STF 變頻環鏈葫蘆標準配置 Magnetek 變頻器，

確保精準，無級調速起升和行走可靠反饋。

不同的非標設計滿足了各種特殊環境的使用要求。

如果需要，兩種結構優化了所有環鏈葫蘆系列的有效吊

鉤高度。低凈空與超低凈空葫蘆兩種特殊設計，使得葫

蘆的凈空尺寸相比于標準葫蘆分別降低了 33% 和 60%

以上。我們的工程師能夠根據特殊的需求量身訂制卓越

的解決方案。甚至在一些易爆的環境中必須使用防爆

ST 環鏈葫蘆工作才能進行。根據要求，幾乎整個 ST 環

鏈葫蘆方案都具有防爆設計適用于防爆 Zone 1, Zone 21

和 Zone 22 區域。

因此，STAHL CraneSystems 能夠成為防爆起升技術

和起重機部件的市場領導者之一，絕不是偶然。



特點

 覆蓋范圍廣，起重量從

125 kg 到 6,300 kg

 實心鑄鐵導鏈座是葫蘆唯一的承

載部件

 懸掛式軸承易于檢查和維修

 適用于起升和行走的 Magnetek

變頻器可選

 超低凈空尺寸和緊湊的結構設計，

極大程度地利用了廠房有限的使

用空間

 根據 FEM/ISO 標準，ISO 工作級

別高

 現代化看板式生產，速度快

 可選防爆設計，符合 ATEX

和 IECEx, NEC, CEC, INMETRO 和

TC RU 認證標準





ST 環鏈葫蘆

日常工作的忠實伴侶

意法半導體環鏈葫蘆計劃是全球最獨特、最全面的產品之一。它在維護和能耗方面堅固、可靠且適中。模塊化系統可實現子組件的無數組合，以實現定制解決方案。ST 環鏈葫蘆有 6 種型號可供選擇，起重能力范圍從 125 kg 到 6，300 kg。該產品組合還輔以特殊型號，例如 STK 超短凈空小車和用于長材料和起重梁的 STD 雙環鏈葫蘆。



環鏈葫蘆也可用于 1 區、21 區和 22 區的防爆設計。



廣泛的環鏈葫蘆系列，起重能力從 125 kg 到 6，300 kg

懸掛直接來自實心鑄鐵鏈條導軌

通過超裝式驅動軸輕松檢查和維護鏈傳動裝置

極短而緊湊的結構確?？臻g得到最大利用

符合 FEM/ISO 標準的高 ISO 分類

現代看板生產，快速可用

作為符合 ATEX 和 IECEx 標準的防爆設計選件提供



模型

不同的型號和手推車變體不僅允許廣泛的用途，而且還允許根據特定要求量身定制的非常個性化的解決方案。



選項和功能

盡管它們的標準設計已經是一流的，但您可以通過一系列機械、電氣和電子選項使葫蘆更安全、更經濟、更方便。它們同時提高了性能，延長了使用壽命，并可以根據特定要求單獨調整葫蘆。





型號 起重量 [kg]

ST 05 125 – 630

ST 10 500 – 1,000

ST 20 1,000 – 2,000

ST 30 1,250 – 3,200

ST 32 1,250 – 3,200

ST 50 2,500 – 5,000

ST 60 3,200 – 6,300
