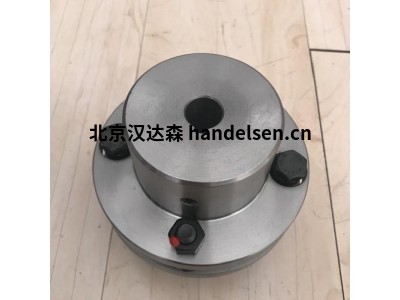

KTR R 24.28-B-17



德國KTR聯軸器相關介紹：



1、KTR彈性膜片聯軸器(DJM、JM、JMJ)——偏心允許范圍大，拆裝迅速。無噪音，磨損，無滑動、摩擦轉動部件，可降低能量損耗；重量輕，適合高速運轉場合；傳動精度高，壽命長，可用于伺服定位系統。

2、KTR無齒隙聯軸器(DGS)——預應力下無齒隙的連接，用于主軸傳動、升降平臺和機床等；軸向插入式裝配，便于盲裝，節省時間；尺寸小，轉動慣量小，免維護；便于目測檢查，不同的彈性體可供選擇。

3、KTR萬向聯軸器(WSD、WS、WSS、WSF)——使用于聯結空間同一平面上兩軸線夾角β 45 ° 的傳動場合?？煞譃閱问中汀㈦p十字型、可伸縮型和法蘭型。具有傳遞扭矩大，使用壽命長，應用范圍廣等特點。它的應用特別是對冶金行業的技術改造及機械產品更新?lián)Q代提供了在有利條件。

4、KTR螺旋彈性聯軸器(STL)——高疲勞抵抗，等速回轉。允許平行偏差0.25mm,角度偏差5 ° ，軸向偏差 +/- 0.25mm。有鋁合金和不銹鋼材料可供選擇，一體化、小型、低慣量，廣泛應用于編碼器及微型電機的傳動聯結。

5、KTR波紋管聯軸器(BW)——高疲勞抵抗，等速回轉，高扭矩剛性和靈敏度，零間隙回轉。允許平行偏差0.25mm,角度偏差5 ° ，軸向偏差 +/- 0.25mm。，一體化、小型、低慣量，廣泛應用于高精度的傳動聯結。

  德國KTR聯軸器分為：ROTEX 梅花彈性聯軸器，BOWEX曲面齒聯軸器，GEAREX鼓型齒聯軸器，BOWEX FLE-PA柴油機法蘭聯軸器，BOWEX ELASTIC高彈性法蘭聯軸器，MONOLASTIC小型彈性法蘭聯軸器， REVOLEX KX彈性套柱銷聯軸器，RADEX-N膜片聯軸器，REGIFLEX-N膜片聯軸器，ROTEX GS無齒隙彈性聯軸器，TOOLFLEX 波紋管聯軸器，RADEX-NC膜片式伺服聯軸器，



德國KTR力矩限制器分為：RUFLEX 力矩限制器，SYNTEX 力矩限制器，KTR-SI力矩限制器，

德國KTR脹緊套分為：CLAMPEX脹緊套 KTR620，CLAMPEX脹緊套 KTR603，CLAMPEX脹緊套KTR105，CLAMPEX脹緊套KTR200/201，CLAMPEX脹緊套KTR203/206，CLAMPEX脹緊套KTR250，CLAMPEX脹緊套KTR225，CLAMPEX脹緊套KTR400，CLAMPEX脹緊套KTR130，CLAMPEX脹緊套KTR131，CLAMPEX脹緊套KTR100，CLAMPEX脹緊套KTR150。

德國KTR萬向節分為：G型和GD型帶滑動軸承精密萬向節，H型和HD型帶滾針軸承精密萬向節，GA型和HA型可伸縮精密萬向節，精密萬向節GR和HR帶快速鎖緊裝置。

德國KTR鐘形罩分為：PK，PL型規格從160，200，250，300，350，400，450，550，660，800，880

德國KTR冷卻器分為：油冷卻器-鐘形罩內置油冷卻器 PIK，油冷卻器—板式換熱器 PHE ，油冷卻器-油水冷卻器 TAK，油冷卻器-風冷卻器。

德國KTR油溫控制和監測分為：液位計-帶油溫顯示型和標準型，液位溫度開關、透氣塞、油位窺視鏡，油溫傳感器、溫度開關，溫度控制器，油溫加熱器。

德國KTR減振元件分為：減振元件-電機減振條 DSM，減振元件-D型和DT/DTV型減振環。





產品功能



無間隙金屬波紋管式聯軸器

免維護

環境溫度最高可達+ 200°C（取決于尺寸）

扭矩從0.1到600 Nm

用于動力傳動，自動化，醫療技術，包裝技術，機床的聯軸器

TOOLFLEX ?是由不銹鋼和耦合集線器從鋁（在尺寸55和65，以及與類型KN耦合集線器由鋼）波紋管扭轉剛性，柔性金屬波紋管耦合。金屬波紋管可完美補償軸向，徑向和角位移。同時，其幾何形狀允許高扭轉剛度和低質量慣性矩。

此外，它還能抵抗介質影響和關鍵操作條件。對于不同的應用和組件，TOOLFLEX提供各種輪轂設計以及兩種不同的波紋管長度。這些單個部件的組合形成一種類型。



波紋管和輪轂之間的連接由三種不同的設計保證，具體取決于尺寸。對于尺寸為5至12的尺寸，波紋管粘在聯軸器轂上，因此這些TOOLFLEX尺寸允許的環境溫度為-30°C至+ 100°C。對于尺寸16至尺寸45，波紋管軸連接通過法蘭連接保證，確保每個波紋管層的扭矩傳遞。TOOLFLEX 55和65的波紋管 - 輪轂連接通過焊接連接得到保證。



 TOOLFLEX  KN



產品功能



集成夾緊系統，帶錐形夾緊環轂



非正向波紋管 - 輪轂連接



可選配短波紋管，帶4個軸（S型）或波紋管帶6個軸（M型）



對稱排列對同心運行的最優性能



扭矩從35到340 Nm



高摩擦力矩



TOOLFLEX ?是由不銹鋼和耦合集線器從鋁（在尺寸55和65，以及與類型KN耦合集線器由鋼）波紋管扭轉剛性，柔性金屬波紋管耦合。金屬波紋管可完美補償軸向，徑向和角位移。同時，其幾何形狀允許高扭轉剛度和低質量慣性矩。



此外，它還能抵抗介質影響和關鍵操作條件。對于不同的應用和組件，TOOLFLEX提供各種輪轂設計以及兩種不同的波紋管長度。這些單個部件的組合形成一種類型。



Balganbindungen



波紋管和輪轂之間的連接由三種不同的設計保證，具體取決于尺寸。對于尺寸5至尺寸12，波紋管粘在聯軸器轂上，因此這些TOOLFLEX尺寸允許的環境溫度為-30°C至+ 100°C。對于尺寸16至尺寸45，波紋管軸連接通過法蘭連接保證，確保每個波紋管層的扭矩傳遞。通過焊接連接確保TOOLFLEX 55和65的波紋管 - 輪轂連接。



KTR其余型號示例:



KTR ROTEX55-98ShA



KTR R 24.28-B-17



KTR ROTEX42-98ShA



KTR PK550



KTR PK400



KTR COUPLINGGS24 98SHA-GS



KTR COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2
