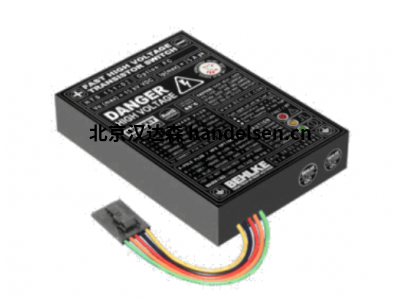

BEHLKE HTS高壓固態開關型號參數介紹

BEHLKE是高壓功率半導體堆棧的全球市場領導者。 生產高壓固態開關，用于交流和直流的單開關或橋式配置，電壓高達200 kV。 BEHLKE的交付計劃包括600多種基于高度靈活設計的標準開關和脈沖發生器。 因此，可以進行多種技術修改，以及完整的定制解決方案。 請聯系我們獲取更多信息

正在設計和制造單個和推挽式開關配置的快速高壓固態開關模塊，采用MOSFET，SiC，IGBT，MCT和晶閘管技術，適用于交流和直流，電壓高達200 kV。固態開關程序分為兩個基本類別：具有固定導通時間的開關（產品組A至B4）和具有可變導通時間的開關（產品組C1至C8）。具有固定導通時間的開關非常經濟，主要用于簡單的充電或放電電路。由于其出色的EMC特性，它們是用于阻尼振蕩的發電機電路中的理想開關元件，特別是與FDA系列的快速自由轉動二極管相關。如果應用需要極高的di / dt，非?？斓碾妷荷仙龝r間或非常短的脈沖，那么具有固定導通時間的開關也是首選。與具有固定導通時間的開關相比，具有可變導通時間的開關具有真正的繼電器行為，因此更普遍適用。它們非常適用于具有可變脈沖寬度，可變占空比的應用，或者在需要無限導通時間的情況下。推挽式開關優選地用于產生具有快速上升和下降時間的真正對稱方波脈沖，通常與電容性負載相關。與具有單個開關的裝置相比，推挽式電路不需要工作電阻器，因此在更高工作頻率下的高壓功耗方面效率更高。由于沒有工作電阻器，輸入儲能電容器的尺寸可以減小到最小，而不會對產生的脈沖的頂部平坦度產生負面影響。因此，推挽式開關是方波脈沖應用的理想選擇，對脈沖形狀有很高的要求。 BEHLKE開關模塊始終是電隔離的。它們可用作高壓側開關，用于正電壓和負電壓。如果電壓極性必須在運行期間改變（例如在具有正負離子加速度的TOF質譜儀中），則考慮AC開關技術。交流開關可用作單開關和推拉開關。 BEHLKE開關的控制總是通過簡單的TTL信號實現。內部控制和安全電路提供控制脈沖整形，過頻和溫度保護。不能錯誤地控制開關。即使在最惡劣的工作條件下，它們也始終處于完全開啟或關閉狀態，從不介于兩者之間。此外，開啟或關閉上升時間也不會受到任何外部沖擊的影響，這可以保證非常高的開關再現性和整個應用電路的非常好的長期可靠性。具有可變導通時間的開關的控制電路具有附加的禁止輸入，其允許連接外部過電流傳感器，外部熱電感應器或其他外部安全電路。所有開關均提供可選的冷卻功能，如改善導熱性（選件ITC），非導電陶瓷冷卻表面（選件CCS），隔離銅冷卻法蘭（選件GCF），非導電陶瓷冷卻法蘭（選件GCF-CER）或銅中的非隔離散熱片（選件CF）或輕質石墨材料（選件CF-GRA）。對于電暈臨界應用，散熱片也可以由非導電高性能陶瓷（選件CF-CER）制成。如果空氣冷卻達到極限，則應用液體冷卻。液體冷卻有兩種方式：間接液體冷卻（選件ILC）和直接液體冷卻（選件DLC）。間接液體冷卻具有中等冷卻效率，設計用于簡單的導電和非導電冷卻劑，如自來水或去離子水。更高效和適合高頻操作的是直接液體冷卻（選項DLC），其使用全氟聚醚（PFPE），全氟碳（PFC）或氫氟醚（HFE）作為非導電冷卻劑?？筛鶕?jù)要求提供具有單獨電氣和機械修改的定制開關。請咨詢BEHLKE或發送技術咨詢。

behlke HTS 61-10-LC2 6KV 100A

behlke HTS 61-20-LC2 6kv 200A

behlke HTS 61-40-LC2 6KV 400A

behlke  HTS 71-02-LC-C7KV 200A

behlke HTS 61-80-LC2 6KV 800A

behlke HTS 121-10-LC212KV 100A

behlke HTS 121-20-LC2 12KV 100A

behlke HTS 121-40-LC2 12KV 100A

behlke HTS 121-80-LC2 12KV 100A

behlke HTS 151-10-LC2  15KV 100A

behlke HTS 151-20-LC2  15KV 200A

behlke HTS 151-40-LC2  15KV 400A

behlke HTS 151-80-LC2  15KV 800A

behlke HTS 201-10-LC2  20KV 100A

behlke HTS 201-20-LC2  20KV 200A

behlke HTS 201-40-LC2  20KV 400A

behlke HTS 201-80-LC2  20KV 800A

behlke HTS 241-10-LC2  24KV 1000A

behlke HTS 241-20-LC2  24KV 200A

behlke HTS 241-40-LC2  24KV 400A

behlke HTS 241-80-LC2  24KV 800A

behlke HTS 301-10-LC2  30KV 1000A

behlke HTS 301-20-LC2  30KV 200A

behlke HTS 301-40-LC2  30KV 400A

behlke HTS 301-80-LC2  30KV 800A

behlke HTS 401-10-LC2  40KV 100A

behlke HTS 401-20-LC2  40KV 200A

behlke HTS 401-40-LC2  40KV 400A

behlke HTS 401-80-LC2  40KV 800A



behlke HTS 61-15-SiC 6KV 150A

behlke HTS 61-30-SiC 6KV 300A

behlke HTS 61-60-SiC 6KV 600A

behlke HTS 61-120-SiC 6KV 1200A

behlke HTS 121-15-SiC 12KV 150A

behlke HTS 121-30-SiC 12KV 300A

behlke HTS 121-60-SiC 12KV 600A

behlke HTS 151-15-SiC  15KV 150A

behlke HTS 151-30-SiC  15KV 300A

behlke HTS 151-60-SiC  15KV 600A

behlke HTS 201-15-SiC  20KV 150A

behlke HTS 201-30-SiC  20KV 300A

behlke HTS 201-60-SiC  20KV 600A

behlke HTS 31-80 3KV 800A

behlke HTS 61-40 6KV 400A

behlke HTS 101-20

behlke HTS 31-160

behlke HTS 61-80

behlke HTS 121-40

behlke HTS 31-240

behlke HTS 61-120

behlke HTS 91-80

behlke HTS 181-40

behlke HTS 31-320

behlke HTS 61-160

behlke HTS 121-80

behlke HTS 241-40
北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
