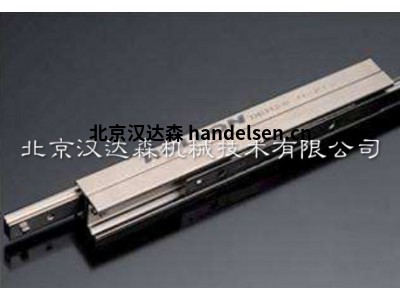

Rollon導軌Curviline

Rollon導軌Curviline

配有徑向滾珠軸承滾輪的曲線滑軌（固定和可變半徑）

產品描述

有徑向滾珠軸承滾輪的多功能、創新性曲線滑軌。這種曲線滑軌有不同的版本，有固定或可變半徑。CURVILINE 很適合諸如彎曲的機器外殼、列車或輪船的門系統，或定制化的包裝裝置之類的應用。

兩種滑軌寬度：16 mm 和 23 mm

按照 ISO 2081 標準鍍鋅的滑軌和滑塊

行程超過 3000 mm

在一條導軌中有直線和曲線路徑

滑塊配有四個滾輪，成對排列，在滑軌的整個長度上保持預加載

圖紙上的零件可以為每個應用進行定制

Curviline 曲線滑軌產品系列用于所有非直線運動應用。這種曲線滑軌有兩種寬度，按照客戶的設計進行制作。單一的滑軌可以同時有曲線段和直線段。



Curviline 曲線滑軌的主要應用領域：



鐵路

軍艦

包裝

食品及飲料

主要特性

Curvilinear guides, curved linear guides, curvilinear guides ball bearing rollers, curviline, Rollon, linear bearing, linear guide

淬火滾道具有長使用壽命

Curvilinear guides, curved linear guides, curvilinear guides ball bearing rollers, curviline, Rollon, linear bearing, linear guide

由于半徑可恒定/可變，設計自由

Curvilinear guides, curved linear guides, curvilinear guides ball bearing rollers, curviline, Rollon, linear bearing, linear guide

防腐蝕

技術特性

可選滑軌寬度：CKR01/CVR01：16.5 mm（0.65 in）；CKR05/CVR05：23 mm（0.91 in）

滑塊在滑軌上的最大運行速度：1.5 m/s（59 in/s）（取決于應用）

最大加速度：2 m/s²（78 in/s²）（取決于應用）

滑軌的最大有效長度：3,240 mm（127.56 in）

最大遍歷長度：CCT08：3,170 mm（124.8 in）；CCT11：3,140 mm（123.62 in）

兩種規格的最小半徑：120 mm（4.72 in）。

半徑公差：+/- 0.5 mm（0.02 in），角度公差：+/- 1°

溫度范圍：-20 ℃ 至 +80 ℃ (-4 ℉ 至 +176 ℉)

鍍鋅滑軌和滑塊（Rollon Alloy 合金）；按要求提高防腐蝕保護

滑軌材料：C43

滑塊體材料：Fe360

滾子材料：100Cr6

終生潤滑的滾輪銷
