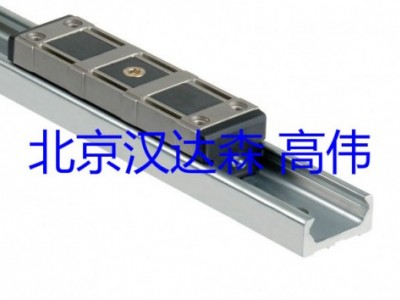

rollon滾輪導軌滑塊NTE43L-4-A

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn

　　NTE43L-4-A 標準滑塊 ，滾輪 4個， 負載12280 kgn ，長度120mm

　帶有高精度滾珠軸承滾子滑塊的線性導軌ECO系列

T型軌、TR型軌、U型軌的可用尺寸:18、28、35、43、63

K型導軌的可用尺寸:43，63

麥克斯。運行速度:9米/秒(354英寸/秒)(取決于應用)

麥克斯。加速度:20 m/s2 ( 787 in/s2)(取決于應用)

麥克斯。徑向負載能力:15，000牛頓(每個滑塊)

溫度范圍:-20°C至+120°C(-4°F至+248°F)，短暫至最大值。+170攝氏度(+338華氏度)

可用軌道長度從160毫米到3，600毫米(6.3英寸到142英寸)，增量為80毫米(3.15英寸)，最大單個軌道更長。根據要求，4，080毫米(160.6英寸)

終身潤滑的滾輪銷

滾柱密封/護罩:2RS(防濺)，2Z(鋼蓋盤)

滾筒材料:鋼100Cr6

鋼軌滾道感應淬火和打磨

根據國際標準化組織2081標準，導軌和滑塊體是標準鍍鋅的

尺寸為18的T型和U型鋼軌材料:冷軋滾柱軸承碳鋼C43 F

K形軌道的軌道材料，以及尺寸為28至63的T形和U形軌道:CF53　

一個線性系統，包括一個鋼制線性軌道，帶有感應淬火滾道和高精度徑向滾珠軸承滑塊，也由淬火鋼制成。線性導軌價格合理，易于安裝在所有類型的表面上，包括非加工表面。

三種線性導軌類型，T型、K型和U型，允許補償固有的錯位，例如機床外殼

內部滾道確保緊湊的尺寸

兩種滑塊類型:帶鋁模鑄體的N系列和帶鋼體的C系列

終身潤滑滾柱軸承

抗灰塵和其他常見碎片

適合速度高達9米/秒的應用

軌道寬度尺寸:18毫米、28毫米、35毫米、43毫米和63毫米

可調預載

滾道位于C型型材內，防止灰塵進入。對于必須補償一個或兩個平面上的平行度誤差的所有應用，具有成形滾道的線性軌道(T)、具有平坦?jié)L道的線性軌道(U)和具有混合成形滾道的線性軌道(K)可以不同地組合。

緊湊型軌道線性導軌的主要應用領域:

宇宙空間

鐵路

醫學的

工業機械

包裝

自動化

物流
