德國GEMÜ多通閥塊

在一個塊中最小的空間中組合功能可提供更多優勢：可測量的方式減少了系統中介質的殘留量，優化了流量并改善了排放。這增強了整個系統的性能，并減少了媒體消耗。塊的另一個優點是它們提供了工廠內的連接點。這樣可以更輕松地進行清潔和維修。GEMÜ多端口閥塊系統是多功能單元。同時，它們使接頭，焊接和溶劑粘合接頭的數量減至最少，從而減少了潛在的泄漏點。

產品優勢

·        定制工廠設計

·        極其緊湊的閥門解決方案

·        縮短安裝時間

·        可以集成系統，例如傳感器系統

·        更少的連接點，提高了工廠的可靠性

產品介紹：

M型號不銹鋼

常規焊接組件

在第一個M塊投放市場后的20多年中，如今仍經常使用焊接組件進行復雜的工藝。用于此的閥，配件和管道部件需要很大的空間，需要更多的現場安裝和焊接工作，并導致相應的高昂的驗證費用。更不用說遵守常規6D或3D規則的高滯留量和更大的死角。

GEMÜ解決方案，用于安全操作和高質量產品

多年來，GEMÜ已實施了400多種不同的設計以及數千種定制的多端口閥塊，以使過程更安全，提高系統可用性并降低系統的生命周期成本，并將其作為總擁有成本（TCO）的一部分概念。

咨詢，工程，制造專業知識

我們從規劃階段開始就通過為客戶提供想法和初步草案來為其提供支持。然后，我們在3D CAD系統中實施設計并對其進行調整，以使其完全滿足特定客戶的要求。聯合開發的解決方案然后在我們的高效機加工車間進行處理。每年在我們的多軸加工中心上加工幾千塊，重量從0.1千克到500千克不等。

傳統設計8焊縫/ 4焊縫

M型塊設計無焊縫！

滯留體積用紅色的線段標記。

產品優勢

·        由單塊材料制成->由于一個單元中有多個閥座，因此無需內部焊接，更少的配件和更少的焊接

·        個性化設計

·        將閥門，測量和控制系統集成在一個單元中；適用于模塊化系統設計

·        可應要求提供符合訂單的合格證書，測試證書，檢驗證書3.1，檢驗證書3.2

·        排水和死腿優化設計（滯留量低，濕潤面積小，死角少）

·        低至Ra 0.25 µm的高等級表面光潔度和EHEDG認證的隔膜密封系統

·        GEMÜ模塊化系統，具有彼此同步的高質量組件（執行器，隔膜，閥體，位置指示器和定位器或過程控制器）

M型號塑料

常規系統設計：許多配件和管道

液體和氣體的復雜控制通常是通過許多單獨的閥門進行的。它們通過相似數量的配件和管道相互連接。但這占用了大量空間，并且由于單個零件的數量更多，所以組裝很費時間。每個組裝點和管道連接也是潛在的泄漏點，可能會降低操作安全性。

多功能，節省空間的模塊化系統的新方法

緊湊的塑料多通閥塊是此處的理想組件。他們可以執行各種功能，同時節省空間。GEMÜ的工程師和應用專家現在將在制藥行業中實施數千個多通閥塊所獲得的經驗，應用于為傳統工業領域創建塑料多通閥塊。

系統設計和定制制造

GEMÜ在計劃階段為客戶提供想法和初步草案。這些草稿在3D CAD系統中出于設計目的進行了布局，并與客戶密切合作并最終在高效的加工中心中進行了處理。每天，GEMÜ設計中心都會以這種方式提供新的定制塊設計。

優化時間和成本

塑料多通閥閥體按PVC-U，PP，PP天然，PVDF和PEEK的標準制成。經咨詢，可以用其他材料解決。通常，多端口閥塊是由塑料實心塊通過機加工制成的。如果數量較大，GEMÜ會根據注塑工藝與客戶一起開發個性化解決方案。這導致單位成本大大降低。GEMÜ開發和制造用于此內部的工具。這樣可以確保所有過程步驟的質量保證：快速，靈活且需要滿足高質量要求。

GEMÜM型塑料多通閥的優勢：

·        個性化，定制化和靈活的設計

·        非常緊湊的設計，由一塊材料制成多個閥座

·        更少的配件，焊縫或溶劑膠接接頭->更少的潛在泄漏點

·        降低組裝和安裝成本

·        滯留量低，濕潤區域更小

·        GEMÜ模塊化系統，具有彼此同步的高質量組件（執行器，隔膜，閥體，位置指示器，定位器或過程控制器）

·        兼容標準連接，例如螺紋插座，溶劑膠塞子，對焊頭，管接頭端，夾具和法蘭

可擴展多通閥塊

多年來，GEMÜ以定制的閥塊設計成功地集成了多種功能，例如混合，轉移，引導，排放或供應多種液體（包括化學藥品）。計量功能也可以通過多口閥塊實現。

現在，這一概念已經擴展到包括塑料多通閥塊。通過這樣做，并與化工行業和環境系統行業的客戶合作，開發了“可擴展的多通閥塊”。

新概念僅包含幾個基本版本即可涵蓋大多數可能的變體。這些基本塊可以在幾秒鐘內連接，無需任何額外的管道連接，粘合劑粘結或焊接，即可生產出擴展的多通閥塊。工廠操作員要求對加工工廠進行的后續修改也可以快速輕松地實現。這為供應商和運營商都提供了真正的增值。

客戶利益

·        定制工廠設計

·        極其緊湊的閥門解決方案

·        縮短安裝時間

·        可以集成系統，例如傳感器系統

·        更少的連接點，提高了工廠的可靠性

技術數據

·        由單塊物料制成；標準材料PVC-U，PP，天然PP，PVDF和PEEK; 根據要求提供其他材料

·        可以使用標準連接，例如螺紋插座，溶劑膠塞子，對焊頭，活接端和法蘭

·        也可提供專門為模塊安裝開發的T型執行器。

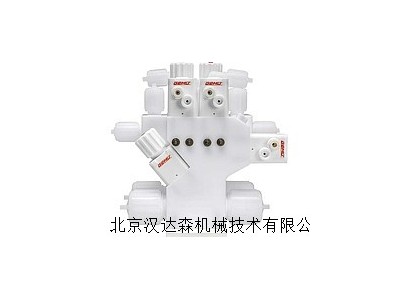

多端口閥塊系統iComLine

iComLine產品系列的完全集成的系統解決方案結合了閥功能，配件，傳感器系統，止回閥以及容器和外殼壁。

嚴格要求下的過程可靠性

GEMÜ的iComLine系列多通閥滿足了客戶對使用超純或腐蝕性介質的高開關周期和長使用壽命的要求。經過五百萬次開關循環（?。┑臏y試，該多通閥允許在高達6 bar的壓力下對氣動執行器進行維護友好，安全的操作。由于所使用的設計和材料，即使在非?？焖俚拈_關周期和最高150°C的溫度下運行時，也可以無損地隔離和控制介質電流。使用創新的預張緊元件還可以確保外部密封性，即使在極端使用條件下在塑料部件上可能發生的溫度波動和沉降情況下也是如此。

精確的控制和調節-也適用于計量應用

與收縮閥和常規隔膜閥相比，GEMÜ的坐式隔膜技術根據應用場合的不同，有時在計量應用中表現出不同的性能優勢。例如，在關閉過程中，一件式PTFE隔膜線性地壓在閥座上，使其與閥體的接觸面積最小。

除常規的打開/關閉控制操作外，iComLine產品系列還能夠?qū)崿F(xiàn)具有拋物線或線性特性的控制操作。在定制的基礎上計算和設計相應的調節錐。止回閥和傳感器系統（例如壓力和溫度傳感器）以及帶螺紋的過濾器外殼連接也可以集成到多通閥塊中。

模塊化多端口閥塊系統

在模塊化多通閥的情況下，幾個多通閥塊通過介質浸潤區域外部的螺紋桿連接到歧管。與直接來自機體的閥塊相比，這在材料和成本方面都具有多個優勢。這也使庫存管理更加有效和有效，特別是在設計中還包含了基于相同版本的各種擴展時。

多年使用多口閥塊的經驗

GEMÜ現在提供定制的多端口不銹鋼閥塊解決方案已有20年了。憑借無與倫比的專業水平，結合高性能熱塑性塑料領域的快速發展以及該公司在處理關鍵介質（尤其是半導體）方面的多年經驗，開發了帶iComLine系列閥門的塑料多端口閥塊。行業。憑借其模塊化系統，GEMÜ可以提供個性化的客戶解決方案，以滿足特定的需求，并從單一來源提供一切。

iComLine多通閥的優勢：

·        定制設計：子組件和配件可以集成到單獨的設計中

·        靈活性：可提供標準連接，并可以與各種尺寸的執行器結合使用；除PTFE閥體材料外，還可用于所有其他加工材料

·        產品可靠性：半成品制造可確保低泄漏風險

·        污染最小：潔凈室制造符合SEMI F 57

·        緊湊的設計，節省空間

·        運營成本低：安裝和組裝快速，部件少

·        使用壽命長（與氣動執行器一起使用時，開關周期為五百萬）

模塊化多通閥塊的優勢

·        由于減少了重定向，因此甚至可以實現更高的Kv值

·        根據具體情況實施擴展的選項

·        與一塊制成的塊相比，節省了材料
