德國GEMÜ截止閥

截止閥：應用領域和工業領域

截止閥是快速循環工作，較高溫度和控制應用的理想選擇。盡管它們通常用于蒸汽控制和水/廢水處理領域，但它們可以處理工業過程中最多樣化的應用，還可以用于制藥，食品和生物技術行業的無菌和衛生應用。

截止閥：閥類型

截止閥非常適合控制和調節機械純凈，化學惰性或輕微腐蝕性的液體，氣體或蒸氣。

這涉及通常由PTFE制成的墊圈，該墊圈壓靠在密封座上，然后阻止體積流量。直座和角座截止閥有所不同。直座截止閥通常用于較大的直徑，也可采用三通設計，非常適合混合或切換任務。直閥座截止閥在由于高流速和定期重新調整而承受高應力的情況下也是首選。這是由于力在閥桿上的分配更均勻。角座截止閥更輕，更緊湊，并且具有相對較高的流量（Kvs值）。所有標準版本都已經適用于高達180°C的中等溫度和高達40 bar的工作壓力。在修改的設計中，溫度可達300°C。截止閥設計的良好機械性能特別適合于高循環工況，填充和計量應用。它們還是工業或無菌蒸汽產生和分配的首選。

對于所有指定的閥門類型，GEMÜ為自動化和過程優化提供大量定制配件。電器。位置指示器，位置和過程控制器，傳感器系統和測量設備可以輕松，快速地安裝，調整和集成到現有過程控制技術中。

截止閥：技術數據

運作方式	手動，氣動，電動
連接數	接頭端，夾具，法蘭，螺紋插座，螺紋插口，膠粘劑插口，對焊插口
運營壓力	0-40巴
主體材質	不銹鋼，鑄鐵，鑄銅，SG鐵，鑄鋼
介質溫度	-20-180°C
公稱尺寸	DN 6-100

產品介紹：

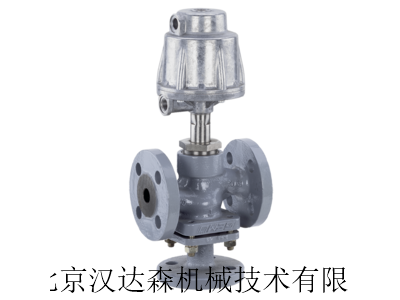

GEMÜ 312

氣動多通截止閥

連接 法蘭

氣動 執行器

車體材質 EN-GJL-250

 工作壓力 16 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）

GEMÜ 314

氣動多通截止閥

連接 螺紋插座

氣動 執行器

閥體材質 CC499K，鑄銅材質

 工作壓力 16 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）

GEMÜ 352

氣動多通截止閥

連接 法蘭

氣動 執行器

車體材質 EN-GJL-250

 工作壓力 16 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）

GEMÜ 354

氣動多通截止閥

連接 螺紋插座

氣動 執行器

閥體材質 CC499K，鑄銅材質

 工作壓力 16 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）

GEMÜ 505

手動角座截止閥

連接 夾；塞子

執行器 手冊

主體材料 1.4435，塊狀材料；1.4435，精密鑄造材料

 工作壓力 10 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 8（1/4''）; DN 10（3/8英寸）; DN 15（1/2英寸）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）

GEMÜ 507

手動角座截止閥

連接 夾；法蘭 子彈頭 螺紋連接；螺紋插座

執行器 手冊

閥體材料 1.4408，鑄造不銹鋼材料；1.4435（316L），鍛造車身材料；1.4435，精密鑄造材料

 工作壓力 25 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 6; DN 8（1/4英寸）; DN 10（3/8英寸）; DN 15（1/2英寸）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）

GEMÜ 514

氣動角座截止閥

連接 夾；法蘭 子彈頭 螺紋連接

氣動 執行器

車身材料 1.4408，精鑄；1.4435，精密鑄造材料；CC499K，青銅鑄造材料

 工作壓力 25 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 8（1/4''）; DN 10（3/8英寸）; DN 15（1/2英寸）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）

GEMÜ 530

氣動截止閥

連接 法蘭

氣動 執行器

閥體材料 1.4408，鑄造不銹鋼材料；EN-GJS-400-18-LT

 工作壓力 40巴

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）

GEMÜ 532

氣動截止閥

連接 法蘭

氣動 執行器

車身材料 1.4408，精鑄；EN-GJS-400-18-LT，SG鐵

 工作壓力 40巴

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）



GEMÜ 533

電動截止閥

連接 法蘭

電動 執行器

車身材料 1.4408，精鑄；EN-GJS-400-18-LT，SG鐵

 工作壓力 15 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）

GEMÜ 534

氣動截止閥

連接 法蘭

氣動 執行器

閥體材料 1.4408，鑄造不銹鋼材料；EN-GJS-400-18-LT

 工作壓力 40巴

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）

GEMÜ 536

氣動截止閥

連接 法蘭

氣動 執行器

閥體材料 1.4408，鑄造不銹鋼材料；EN-GJS-400-18-LT

 工作壓力 40巴

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 50（2''）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）; DN 125（5英寸）; DN 150（6英寸）

GEMÜ 537

手動截止閥

連接 法蘭

執行器 手冊

閥體材料 1.4408，鑄造不銹鋼材料；EN-GJS-400-18-LT

 工作壓力 40巴

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）

GEMÜ 539

電動截止閥

連接 法蘭

電動 執行器

車身材料 1.4408，精鑄；EN-GJS-400-18-LT; EN-GJS-400-18-LT，SG鐵

 工作壓力 40巴

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 32（1 1/4''）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）; DN 100（4英寸）

GEMÜ 543

電動角座截止閥

連接 夾；法蘭 子彈頭 螺紋連接

電動 執行器

車身材料 1.4408，精鑄；1.4435（316L），鍛造車身材料；1.4435，精密鑄造材料；CC499K，青銅鑄造材料

 工作壓力 25 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 6; DN 8（1/4英寸）; DN 15（1/2英寸）; DN 20（3/4''）; DN 25（1英寸）

GEMÜ 549

電動角座截止閥

連接 夾；法蘭 子彈頭 螺紋連接

電動 執行器

車身材料 1.4408，精鑄；1.4435（316L），鍛造車身材料；1.4435，精密鑄造材料

 工作壓力 25 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 32（1 1/4''）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）

GEMÜ 550

氣動角座截止閥

連接 夾；法蘭 子彈頭 螺紋連接；螺紋插座

氣動 執行器

閥體材料 1.4408，鑄造不銹鋼材料；1.4435（316L），鍛造車身材料；1.4435，精密鑄造材料

 工作壓力 25 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 6; DN 8（1/4英寸）; DN 10（3/8英寸）; DN 15（1/2英寸）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）

GEMÜ 553

模塊化分配閥

連接 螺紋插座

執行器 手冊

執行器運動 線性執行器

車體材質 1.4408

 工作壓力 25 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 15（1/2''）; DN 20（3/4英寸）

GEMÜ 554

氣動角座截止閥

連接 夾；法蘭 子彈頭 螺紋連接；螺紋插座

氣動 執行器

閥體材料 1.4408，鑄造不銹鋼材料；1.4435（316L），鍛造車身材料；1.4435，精密鑄造材料；CC499K，青銅鑄造材料

 工作壓力 25 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 8（1/4''）; DN 10（3/8英寸）; DN 15（1/2英寸）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）

GEMÜ 555

氣動角座截止閥

連接 夾；塞子

氣動 執行器

主體材料 1.4435，塊狀材料；1.4435，精密鑄造材料

 工作壓力 10 bar

 介質溫度 180°C

最小 介質溫度 -10°C

公稱尺寸 DN 8（1/4''）; DN 10（3/8英寸）; DN 15（1/2英寸）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）; DN 65（2 1/2英寸）; DN 80（3英寸）

GEMÜ 563

電動控制閥

連接 螺紋插座；聯盟結束

電動 執行器

主體材料 PVC-U；聚偏氟乙烯

 工作壓力 6巴

公稱尺寸 DN 3; DN 6；DN 10（3/8英寸）; DN 15（1/2英寸）

GEMÜ 565

氣動控制閥

連接 夾；螺紋連接；螺紋插座

氣動 執行器

車身材料 1.4435，熔模鑄造材料；PVC-U; 聚偏氟乙烯

 工作壓力 6巴

 介質溫度 80°C

GEMÜ 566

手動，氣動或電動控制閥

連接 螺紋插座

執行器 手冊

車身材料 1.4435，熔模鑄造材料

 工作壓力 6巴

 介質溫度 90°C

公稱尺寸 DN 8（1/4''）; DN 10（3/8英寸）; DN 15（1/2英寸）; DN 20（3/4英寸）

GEMÜ N507

手動角座截止閥

連接 法蘭；溶劑水泥插座；子彈頭 螺紋插座

執行器 手冊

主體材料 PVC-U

 工作壓力 16 bar

 介質溫度 60°C

最小 介質溫度 10°C

公稱尺寸 DN 10（3/8''）; DN 15（1/2英寸）; DN 20（3/4''）; DN 25（1英寸）; DN 32（1 1/4英寸）; DN 40（1 1/2英寸）; DN 50（2英寸）
