瑞士staubli DuraDock power 18 單極高性能連接器

 DuraDock– 對接應用的單極高性能連接器

具有高插拔次數的自動化工業應用需要穩定 且安全的電力傳輸，尤其需要高電流和高電 壓。史陶比爾為先進的自動化技術提供合適 的高性能連接器。

DuraDock 電源單極連接器專為安全傳輸最 高能量和電流而開發。它們專為高達 100,000 次插拔次數，且對使用壽命、可靠性和安全性 要求極高的測試應用而設計的。

關鍵性能

插拔次數高達 100000 次

載流能力高達 630 A

介電強度高達 1500 V

導體截面積從 35 mm² 到 240 mm²

插針和插座端的防護等級 IP2X 接觸保護

固若磐石，適用于工業應用

優點

堅固，可靠且使用方便

載流能力高，接觸電阻小，使用壽命長

與多極 DuraDock multi 系列其他連接器有多種組合選項可選

采用整流子片技術 MULTILAM，擁有無與倫比的觸點可靠性

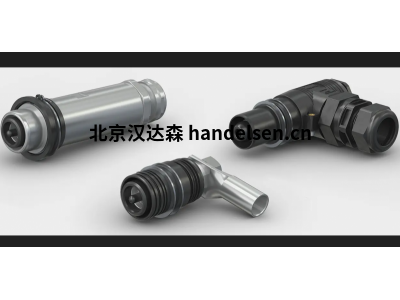

設計/版本

絕緣

絕緣

絕緣/屏蔽

相關行業

檢測系統：

檢測臺和生產過程中的自動對接

電動汽車和電池生產中的檢測臺技術

制造：

應用于大電流的在線測試測試系統

制造設備：

模塊化生產系統制造模塊中的接口

應用于移動機器供電的接口站

技術規格

DuraDock power 18                     非絕緣                   絕緣                    絕緣/屏蔽

額定電壓 無防護區的非絕緣版本                       AC 1000 V, DC 1500 V

AC 25 V, DC 60 V

額定電流                                                            最大 630 A

過壓類別                                                                CATIII

污染等級                                                                   3

操作溫度                                                         -10 °C ... +100 °C

防護類型，不插電                          IP2X                    IP2X                          IP2X

防護類型，插電                          IP2X                    IP54                          IP55 to IP57

安全等級 II

觸點標稱直徑                                                         28 mm

導線橫截面                                          120 mm² – 240 mm² (250 MCM – 450 MCM)

                                                                          (95 mm² (3/0 AWG) ，根據需求)

絕緣材料                                                                        POM

外殼材質                                               –                        PA                         鋁合金

屏蔽 (360°)                             –                          –                          71 dB
