高配對接系統

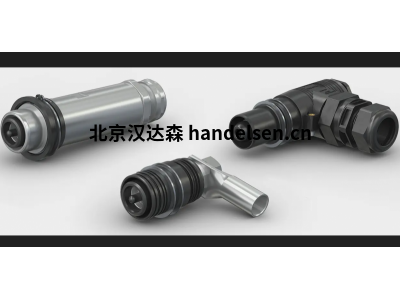

DuraDock– 對接應用的單極高性能連接器
具有高插拔次數的自動化工業應用需要穩定 且安全的電力傳輸,尤其需要高電流和高電 壓。史陶比爾為先進的自動化技術提供合適 的高性能連接器。
DuraDock 電源單極連接器專為安全傳輸最 高能量和電流而開發。它們專為高達 100,000 次插拔次數,且對使用壽命、可靠性和安全性 要求極高的測試應用而設計的。
關鍵性能
插拔次數高達 100000 次
載流能力高達 630 A
介電強度高達 1500 V
導體截面積從 35 mm² 到 240 mm²
插針和插座端的防護等級 IP2X 接觸保護
固若磐石,適用于工業應用
優點
堅固,可靠且使用方便
載流能力高,接觸電阻小,使用壽命長
與多極 DuraDock multi 系列其他連接器有多種組合選項可選
采用整流子片技術 MULTILAM,擁有無與倫比的觸點可靠性
設計/版本
絕緣
絕緣
絕緣/屏蔽
相關行業
檢測系統:
檢測臺和生產過程中的自動對接
電動汽車和電池生產中的檢測臺技術
制造:
應用于大電流的在線測試測試系統
制造設備:
模塊化生產系統制造模塊中的接口
應用于移動機器供電的接口站
技術規格
DuraDock power 16 非絕緣 絕緣 絕緣/屏蔽
額定電壓 無防護區的非絕緣版本 AC 1000 V, DC 1500 V
AC 25 V, DC 60 V
額定電流 最大 340 A
過壓類別 CATIII
污染等級 3
操作溫度 -10 °C ... +100 °C
防護類型,不插電 IP2X IP2X IP2X
防護類型,插電 IP2X IP54 IP55 to IP57
安全等級 II
觸點標稱直徑 16 mm
35 mm² – 95 mm² (2 AWG – 3/0 AWG)
(95 mm² (3/0 AWG) ,根據需求)
絕緣材料 POM
外殼材質 – PA 鋁合金
屏蔽 (360°) – – 71 dB
