ROEMHELD 數控機床虎鉗WS8.3480工件夾持系統 MSH固定卡爪夾緊

特點

模塊化設計帶來高度靈活性

可提供不同寬度的固定模塊和夾緊模塊

可對基礎模塊進行任何擴展

安裝時間短

底座和夾緊模塊之間通過細齒精確摩擦連接

獲得專利的偏心夾緊，只需一個固定螺釘

設計

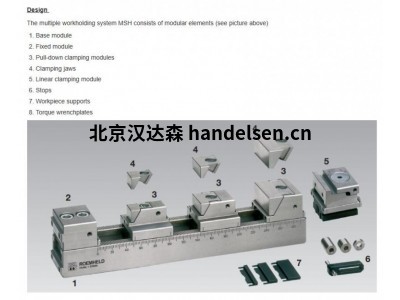

多工件夾持系統 MSH 由模塊元件組成

基礎模塊

固定模塊

下拉式夾持模塊

夾爪

線性夾持模塊

擋塊

工件支撐

扭矩扳手板

優勢

設計緊湊

位置和重復精度高

具有第三手功能

夾鉗范圍廣

易于維護

ROEMHELD 為數控機床和銑削操作提供各種精密機器虎鉗，并提供水平和垂直安裝選項。

全液壓和液壓機械式虎鉗可提供高速加工所需的穩定夾緊力，大大降低操作人員的疲勞度。

精密虎鉗可夾持多種不同的工件，有三種型號： 五軸虎鉗、機床虎鉗和自定心虎鉗的夾緊力可達 22,500 磅。 瀏覽以下同心夾持和工件夾持虎鉗產品。

概述

高精度多工件夾持系統 MSH 可夾持尺寸相同或不同的小批量、中批量和大批量的立方體工件。多工件夾持系統 MSH 可作為單個系統使用，也可與附加元件（如塔架、橋架、底板）組合使用，適用于所有機床、加工中心和柔性制造系統。有以下三種型號，卡爪寬度如下：

高級 - 系列中最高精度

-所有面均接地

-公差 ± 0.01 毫米

-所有系統部件都經過硬化和

所有系統部件均經過硬化處理，耐腐蝕

-帶固定導軌的夾緊模塊

-雙面刻度

EasyClamp - 用于降低成本

-所有表面都經過精銑和表面硬化處理

-公差 ± 0.03 毫米

-單面刻度

-帶內六角的同心導螺釘

Goliath - 滿足高要求的夾緊模塊

- 每個元件的夾緊力可達 40 kN

-通過連接塊吸收額外的力

-用于重型加工

所有夾緊系列均可兼容，并可相互組合！
