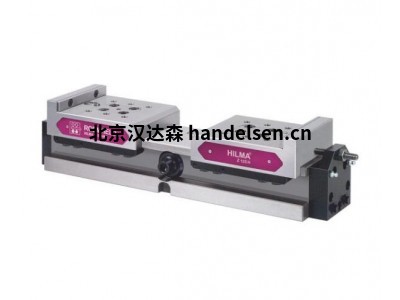

ROEMHELD WS7.3540工件夾持系統數控機床虎鉗 ZH同心夾緊

ROEMHELD 為數控機床和銑削操作提供各種精密機器虎鉗，并提供水平和垂直安裝選項。

全液壓和液壓機械式虎鉗可提供高速加工所需的穩定夾緊力，大大降低操作人員的疲勞度。

精密虎鉗可夾持多種不同的工件，有三種型號： 五軸虎鉗、機床虎鉗和自定心虎鉗的夾緊力可達 22,500 磅。 瀏覽以下同心夾持和工件夾持虎鉗產品。

特點

高重復夾緊和定位精度達 ± 0.01 毫米

最大工作壓力：150 巴

通過調節螺釘或選配的接近開關限制打開行程

高穩定性和良好的防切屑保護

用于夾爪的夾緊邊緣

客戶定制安裝孔

用于標準和特殊夾爪的裝配鍵、定位和安裝孔

用于定位的橫向鍵槽

中央潤滑

概述

液壓同心工件夾持系統用于在加工中心、自動鋸或端面加工中夾持工件。工件夾持系統還可用于特殊機床或作為夾具元件。特別適用于自動化加工或惡劣的環境條件。由于同步機構的無間隙調整，夾緊和定位精度可達 ± 0.01 mm。長滑動導軌和運動部件的緊湊封裝確保了較高的工藝安全性和耐用性。夾緊行程大，可在一個工件夾持系統中加工大量工件。打開行程可通過調節螺釘或可選的接近開關進行調節。

由于夾緊和定位同步機構的無間隙調節，精度可達 ± 0.01 mm。長滑動導軌和運動部件的緊湊封裝確保了高工藝安全性和耐用性。夾緊行程大，可在一個工件夾持系統中生產大量工件。打開行程可通過調節螺釘進行調節，也可選擇通過接近開關進行調節。

有以下三種尺寸可供選擇，卡爪寬度分別為：100、125、160

Z 100 H

鉗口寬度：100 毫米

夾緊力：16 千牛，150 巴

夾持行程：22 毫米/滑塊

鉗口最大開度： 316 毫米

Z 125 H

鉗口寬度： 125 毫米

夾緊力：25 kN（150 bar 時

夾緊行程 35 毫米/滑塊

鉗口最大開度： 436 毫米

Z 160 H

鉗口寬度：160 毫米

夾緊力 在 150 巴壓力下為 40 千牛

夾持行程 45 毫米/滑塊

鉗口最大開度： 520 毫米

優勢

高重復夾緊和定位精度

精度達 ±0.01 毫米

通過調節螺釘或可選的接近開關

通過調節螺釘或可選的接近開關限制開啟行程

高穩定性和良好的防切屑保護

高穩定性和很好的防切屑保護

夾持爪的夾持邊緣

客戶定制的安裝孔

安裝鍵、定位孔和安裝孔

用于標準和特殊夾爪

用于定位的橫向鍵槽

中央潤滑
